Passerella grigliata G Magic® 150 G
N. art. 6005544 | EAN 4012195686460 | ELDAS-No. 127 020 539
- Descrizione del prodotto
-
Descrizione del prodottoPasserella grigliata con forma a G ad innesto rapido senza l'utilizzo di morsetti di giunzione.
Possibile montaggio diretto a parete e a soffitto. Le indicazioni relative al carico per i diversi tipi di posa sono disponibili su richiesta.
Schermatura magnetica 15 dB.
-
- Dati tecnici
-
Dati tecnici

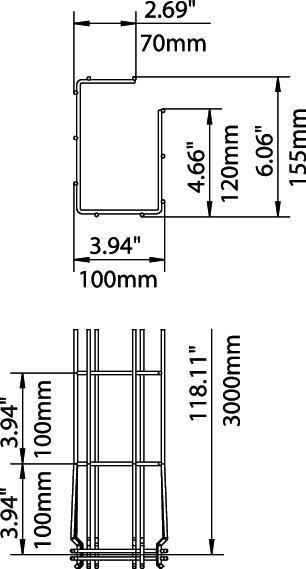

Acciaio inossidabile, decapato no Altezza 150 mm Altezza 5,91 in Colore zinco Connettore senza viti sì Diametro filo 3,9 mm Dimensione A 120 mm Dimensione B 100 mm Dimensione C 68 mm Dimensione H 155 mm Dimensionee 150x100x3000 Distanza tra gli appoggi 1,0 m 0,6 kN/m Distanza tra gli appoggi 1,5 m 0,5 kN/m Distanza tra gli appoggi 2,0 m 0,35 kN/m Distanza tra gli appoggi 2,5 m 0,3 kN/m Forma del profilato Forma a G Impronta CO₂ (GWP) dalla culla al cancello 2,3738 kg CO₂e / 1 Metro Larghezza 3,94 in Larghezza 100 mm Lughezza. 3000 mm Mantenimento funzionale sì Materiale Acciaio Separatore integrato NULL Sezione utile 10700 mm² Sezione utile 107 cm² Superficie zincato galvanicamente Tipo di giunto sistema portacavi Fissaggio a scatto Tipo di prova di carico secondo IEC 61537 Tipo II Versione a grande portata no Versione connettore connettore integrato - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Connettore a giunto FT
GSV 34 FT 127 028 009 6016634 20 pz 2,84 CHF Prezzo / 1 pz
Fissaggio a pavimento e a parete FT
WB GR FT ----- 6017160 20 pz 6,47 CHF Prezzo / 1 pz - Download
-
