Passerella grigliata G Magic® 50 A2

N. art. 6005550 | EAN 4012195686477 | ELDAS-No. 127 020 709

6005550 / G-GRM 50 50 A2
3000 mm
50 mm
50 mm
3,9 mm
17 cm²
no
Descrizione del prodotto

Descrizione del prodotto

Passerella grigliata con forma a G ad innesto rapido senza l'utilizzo di morsetti di giunzione.

Possibile montaggio diretto a parete e a soffitto. Le indicazioni relative al carico per i diversi tipi di posa sono disponibili su richiesta.


Schermatura magnetica 15 dB.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato
Altezza 1,97 in
Altezza 50 mm
Connettore senza viti
Diametro filo 3,9 mm

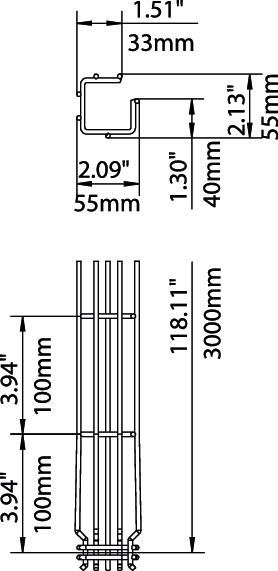

Dimensione A 38 mm
Dimensione B 55 mm
Dimensione C 33 mm
Dimensione H 55 mm
Dimensionee 50x50x3000
Forma del profilato Forma a G
Larghezza 1,97 in
Larghezza 50 mm
Lughezza. 3000 mm
Mantenimento funzionale no
Materiale Acciaio INOX 1.4301
Separatore integrato NULL
Sezione utile 1700 mm²
Sezione utile 17 cm²
Superficie non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore connettore integrato
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Diametro filo Sezione utile Mantenimento funzionale ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
G-GRM 50 50 A2 3000 mm 50 mm 50 mm 3,9 mm 17 cm² no 127 020 709 6005550
3 m 35,39 CHF Prezzo / 1 m
Accessorio

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Morsetto per giunzione A2 Morsetto per giunzione A2 GSV 34 A2 127 018 579 6016642
20 pz 3,52 CHF Prezzo / 1 pz
Fissaggio a pavimento e a parete A4 Fissaggio a pavimento e a parete A4 WB GR A4 ----- 6017164
20 pz 9,19 CHF Prezzo / 1 pz
Download

Download

Download

Dichiarazione di conformità G-GRM 50 50 A2 / 6005550 , 0.16MB , pdf
Download
REACH Dichiarazione di conformità G-GRM 50 50 A2 / 6005550 , 0.12MB , pdf

Download

Guida alla scelta GR-Magic® , 2.00MB , pdf
