Passerella grigliata G Magic® 50 FT
N. art. 6005520 | EAN 4012195686392 | ELDAS-No. 127 020 609
- Descrizione del prodotto
-
Descrizione del prodottoPasserella grigliata con forma a G ad innesto rapido senza l'utilizzo di morsetti di giunzione.
Possibile montaggio diretto a parete e a soffitto. Le indicazioni relative al carico per i diversi tipi di posa sono disponibili su richiesta.
Schermatura magnetica 15 dB.
-
- Dati tecnici
-
Dati tecnici

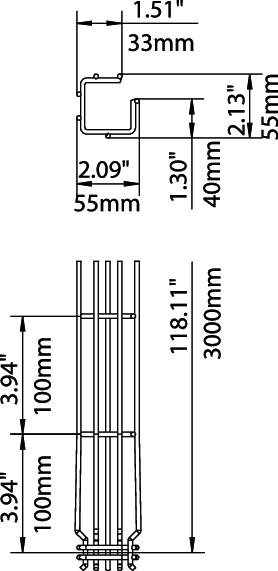

Acciaio inossidabile, decapato no Altezza 1,97 in Altezza 50 mm Colore zinco Connettore senza viti sì Diametro filo 3,9 mm Dimensione A 38 mm Dimensione B 55 mm Dimensione C 33 mm Dimensione H 55 mm Dimensionee 50x50x3000 Forma del profilato Forma a G Impronta CO₂ (GWP) dalla culla al cancello 1,4885 kg CO₂e / 1 Metro Larghezza 1,97 in Larghezza 50 mm Lughezza. 3000 mm Mantenimento funzionale no Materiale Acciaio Separatore integrato NULL Sezione utile 17 cm² Sezione utile 1700 mm² Superficie zincato a caldo per immersione Tipo di giunto sistema portacavi Fissaggio a scatto Tipo di prova di carico secondo IEC 61537 Tipo II Versione a grande portata no Versione connettore connettore integrato - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Connettore a giunto FT
GSV 34 FT 127 028 009 6016634 20 pz 2,84 CHF Prezzo / 1 pz
Fissaggio a pavimento e a parete FT
WB GR FT ----- 6017160 20 pz 6,47 CHF Prezzo / 1 pz - Download
-
Scheda tecnica G-GRM 50 50 FT / 6005520 , 0.22MB , pdfCatalogo Kabeltragsysteme , 45.23MB , pdfDichiarazione di conformità UE G-GRM 50 50 FT / 6005520 , 0.16MB , pdfREACH Dichiarazione di conformità G-GRM 50 50 FT / 6005520 , 0.12MB , pdfRoHS Dichiarazione di conformità G-GRM 50 50 FT / 6005520 , 0.12MB , pdfDichiarazione ambientale Umweltproduktdeklaration (EPD) , 1.48MB , pdfGuida alla scelta GR-Magic® , 2.00MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi di passerelle grigliate , 9.52MB , pdf
