Passerella grigliata GR 105, plastificata, grigio chiaro, senza alogeni

N. art. 6005407 | EAN 4012196416059 | ELDAS-No. 127 020 159

3000 mm
105 mm
Descrizione del prodotto

Descrizione del prodotto

Passerella grigliata composta da fili in acciaio saldati a punto con bordo di altezza pari a 105 mm. Rivestita con Plascoat NG-10, privo di alogeni.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Passerella grigliata, altezza del bordo 105 mm
Dati tecnici

Misure

Altezza 105 mm
Colore grigio chiaro; RAL 7035
Diametro filo 4,8 mm
Dimensione B 600 mm

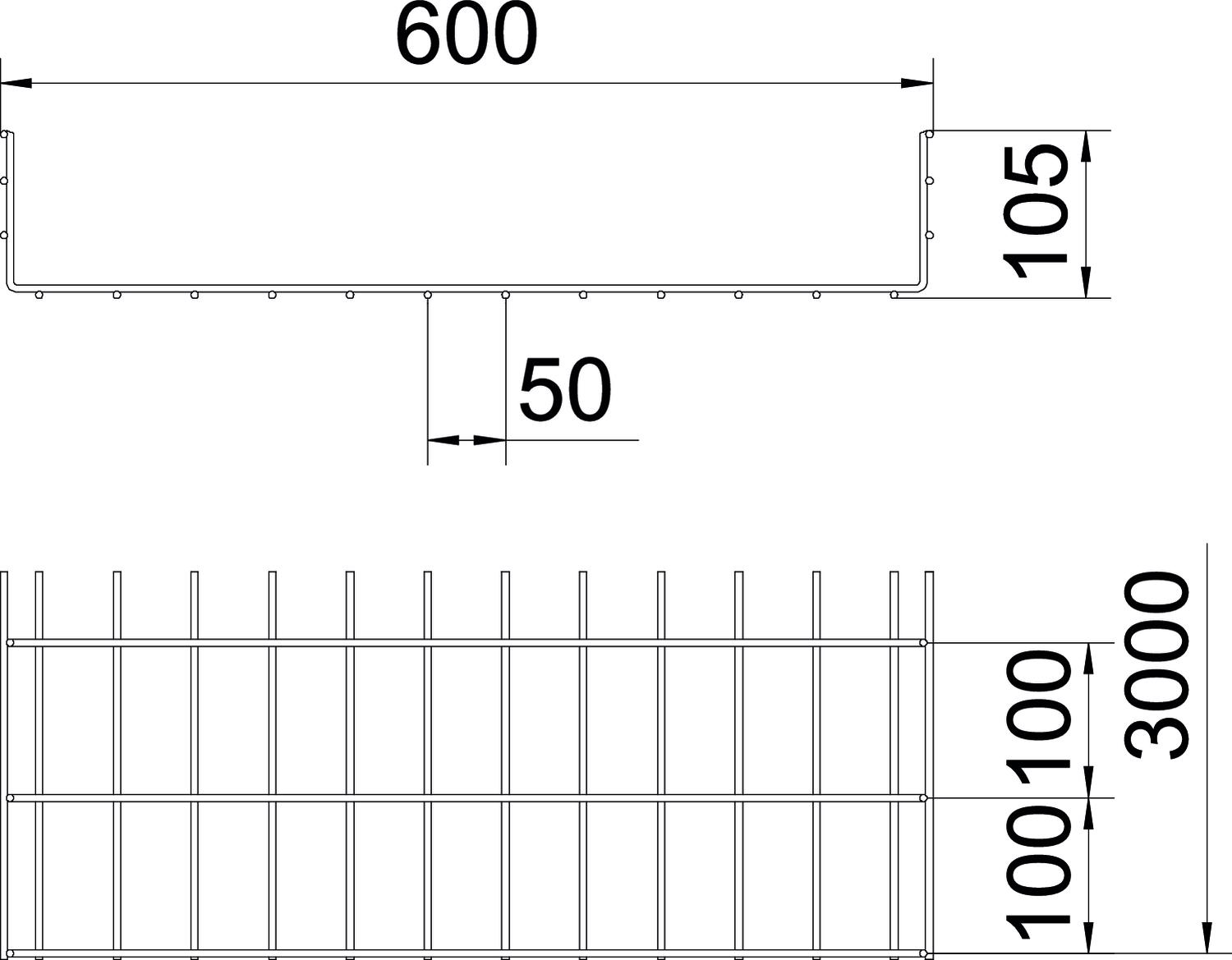

Dimensionee 105x600x3000
Distanza tra gli appoggi 1,0 m 1,6 kN/m
Distanza tra gli appoggi 2,0 m 0,5 kN/m
Distanza tra gli appoggi 3,0 m 0,35 kN/m
Forma del profilato Forma a U
Larghezza 600 mm
Lughezza. 3000 mm
Materiale Acciaio
Separatore integrato NULL
Sezione utile 55400 mm²
Sezione utile 554 cm²
Superficie NG-10 - Plascoat, privo di alogeni
Tipo di giunto sistema portacavi avvitato

Dati tecnici

Diagramma di carico passerella grigliata tipo GR 105

Diagramma di carico passerella grigliata tipo GR 105
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Diametro filo Sezione utile ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
GR 105 100 STK 3000 mm 100 mm 105 mm 3,9 mm 82 cm² 127 020 109 6005395
3 m 33,62 CHF Prezzo / 1 m
GR 105 200 STK 3000 mm 200 mm 105 mm 4,8 mm 175 cm² 127 020 119 6005397
3 m 45,41 CHF Prezzo / 1 m
GR 105 300 STK 3000 mm 300 mm 105 mm 4,8 mm 268 cm² 127 020 129 6005401
3 m 59,48 CHF Prezzo / 1 m
GR 105 400 STK 3000 mm 400 mm 105 mm 4,8 mm 363 cm² 127 020 139 6005403
3 m 68,89 CHF Prezzo / 1 m
GR 105 500 STK 3000 mm 500 mm 105 mm 4,8 mm 459 cm² 127 020 149 6005405
3 m 79,66 CHF Prezzo / 1 m
GR 105 600 STK 3000 mm 600 mm 105 mm 4,8 mm 554 cm² 127 020 159 6005407
3 m 139,53 CHF Prezzo / 1 m
