Passerella grigliata GR 55, plastificata, grigio chiaro, senza alogeni

3000 | 100 | 58 | 3,9 | 40 |

Passerella grigliata GR 55, plastificata, grigio chiaro, senza alogeni

N. art. 6005381 | EAN 4012196415922 | ELDAS-No. 127 020 009

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Altezza	58 mm

Diametro filo

Sezione utile

Descrizione del prodotto

Descrizione del prodotto

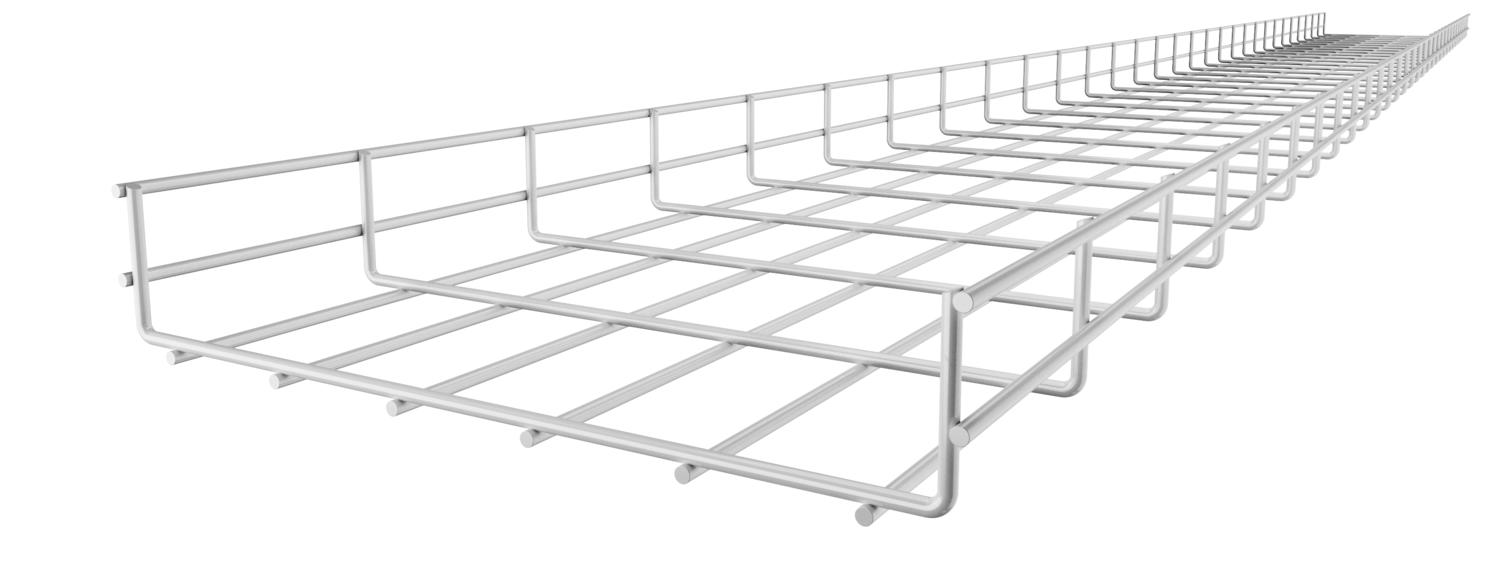

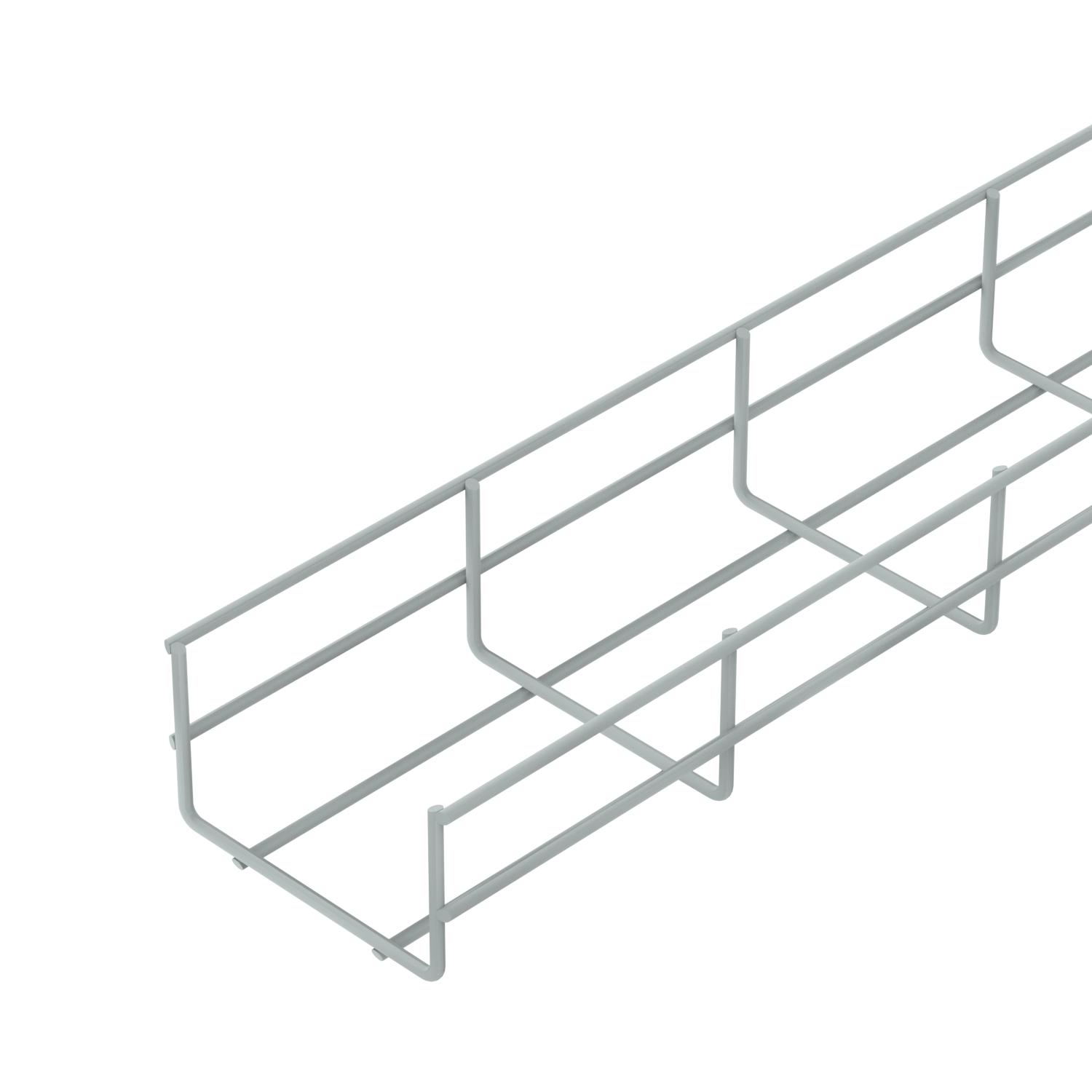

Passerella grigliata composta da fili in acciaio saldati a punto con bordo di altezza pari a 55 mm. Rivestita con Plascoat NG-10, privo di alogeni.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.

Dati tecnici

Misure

Altezza	58 mm
Colore	grigio chiaro; RAL 7035
Diametro filo	3,9 mm
Dimensione B	100 mm

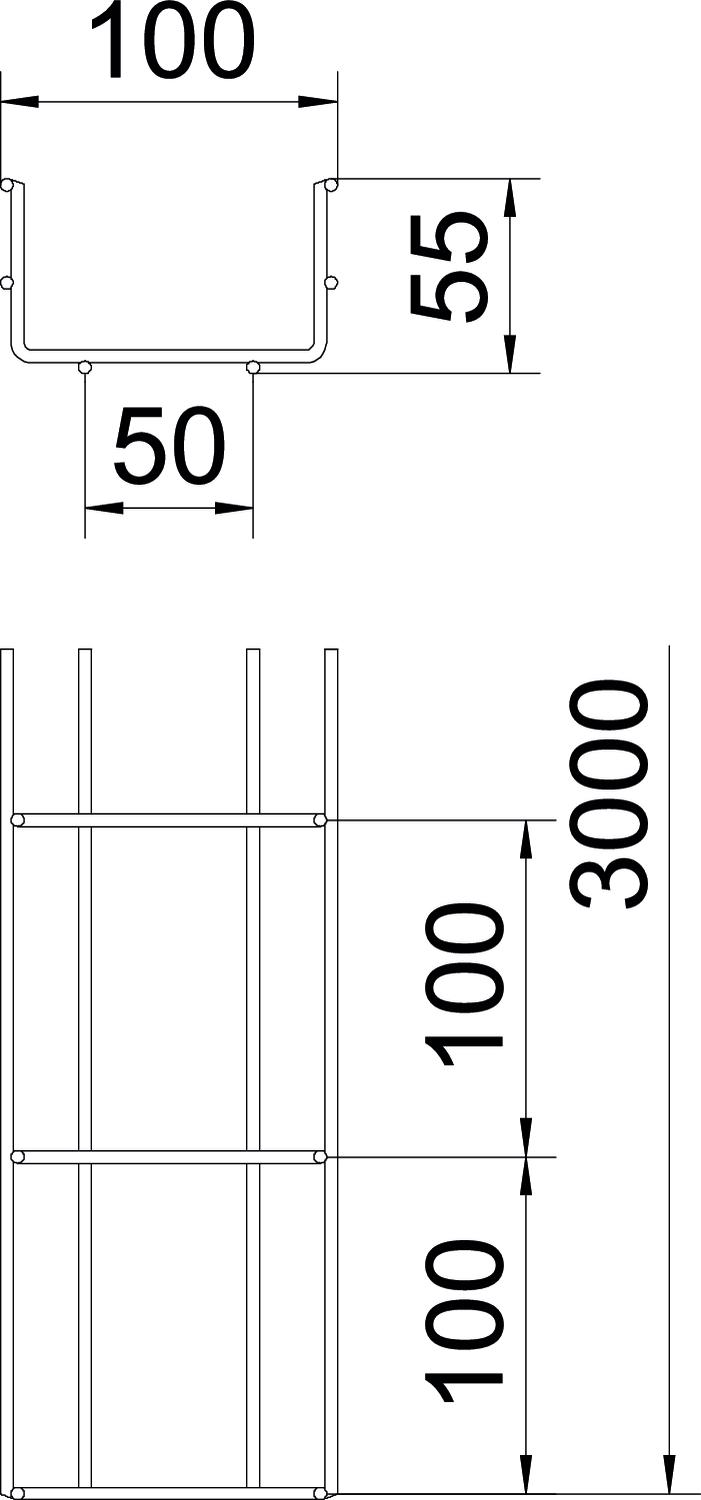

Dimensionee	55x100x3000
Distanza tra gli appoggi 1,0 m	0,35 kN/m
Distanza tra gli appoggi 1,5 m	0,2 kN/m
Distanza tra gli appoggi 2,0 m	0,1 kN/m
Impronta CO₂ (GWP) dalla culla al cancello	1,344 kg CO₂e / 1 Metro

Larghezza	100 mm
Lughezza.	3000 mm
Materiale	Acciaio
Sezione utile	4000 mm²
Sezione utile	40 cm²
Superficie	NG-10 - Plascoat, privo di alogeni
Tipo di giunto sistema portacavi	avvitato
Versione connettore	senza connettore

Dati tecnici

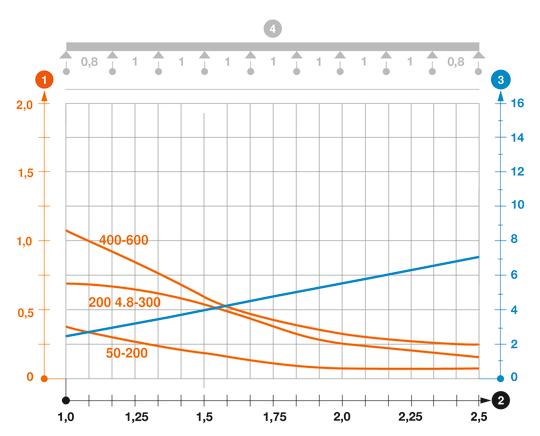

Schema di sollecitazione passerella grigliata tipo GR 55

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro filo	Sezione utile	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GR 55 100 STK	3000 mm	100 mm	58 mm	3,9 mm	40 cm²	127 020 009	6005381	m	3 m	26,13 CHF Prezzo / 1 m
GR 55 200 STK	3000 mm	200 mm	58 mm	3,9 mm	87 cm²	127 020 019	6005383	m	3 m	29,72 CHF Prezzo / 1 m
GR 55 300 STK	3000 mm	300 mm	58 mm	3,9 mm	129 cm²	127 020 029	6005385	m	3 m	38,79 CHF Prezzo / 1 m
GR 55 400 STK	3000 mm	400 mm	58 mm	4,8 mm	175 cm²	127 020 039	6005387	m	3 m	46,61 CHF Prezzo / 1 m
GR 55 500 STK	3000 mm	500 mm	58 mm	4,8 mm	220 cm²	127 020 049	6005389	m	3 m	55,28 CHF Prezzo / 1 m
GR 55 600 STK	3000 mm	600 mm	58 mm	4,8 mm	265 cm²	127 020 059	6005391	m	3 m	65,32 CHF Prezzo / 1 m
