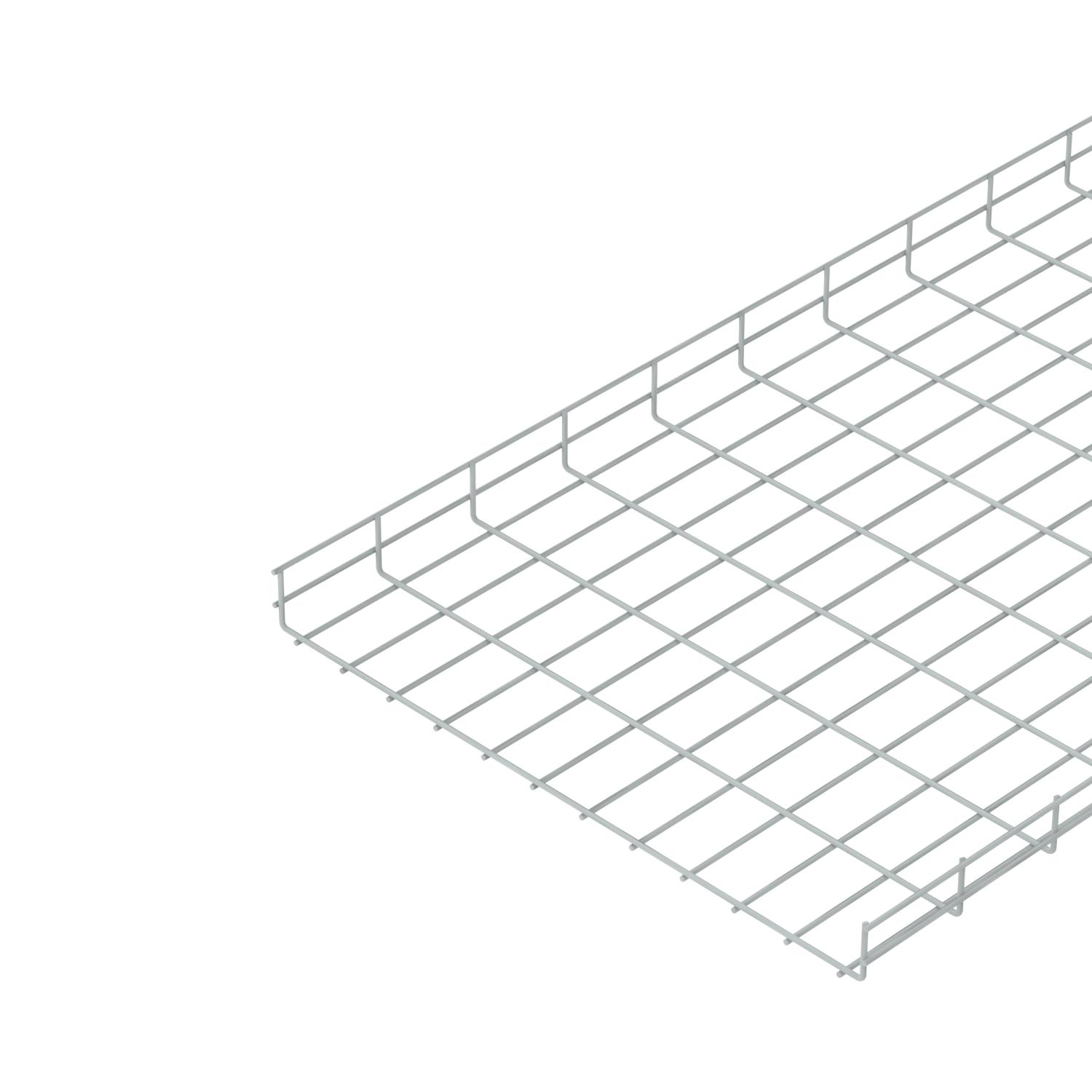

Passerella grigliata GR 55, plastificata, grigio chiaro, senza alogeni

N. art. 6005391 | EAN 4012196415984 | ELDAS-No. 127 020 059

3000 mm
58 mm
Descrizione del prodotto

Descrizione del prodotto

Passerella grigliata composta da fili in acciaio saldati a punto con bordo di altezza pari a 55 mm. Rivestita con Plascoat NG-10, privo di alogeni.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Passerella grigliata, altezza del bordo 55 mm
Dati tecnici

Misure

Altezza 58 mm
Colore grigio chiaro; RAL 7035
Diametro filo 4,8 mm
Dimensione B 600 mm

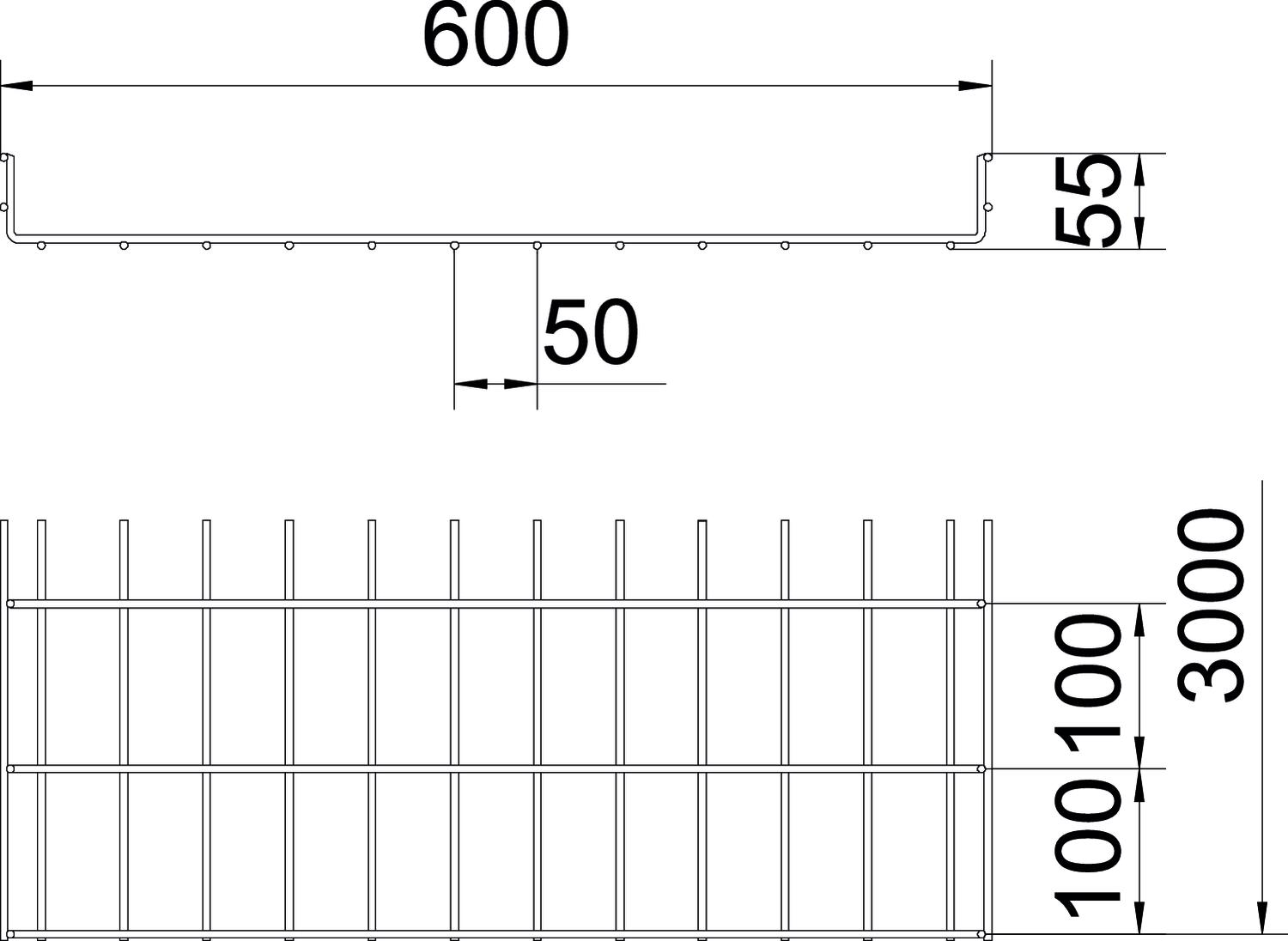

Dimensionee 55x600x3000
Distanza tra gli appoggi 1,0 m 0,9 kN/m
Distanza tra gli appoggi 1,5 m 0,6 kN/m
Distanza tra gli appoggi 2,0 m 0,3 kN/m
Larghezza 600 mm
Lughezza. 3000 mm
Materiale Acciaio
Sezione utile 26500 mm²
Sezione utile 265 cm²
Superficie NG-10 - Plascoat, privo di alogeni
Tipo di giunto sistema portacavi avvitato
Versione connettore senza connettore

Dati tecnici

Schema di sollecitazione passerella grigliata tipo GR 55

Schema di sollecitazione passerella grigliata tipo GR 55
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Diametro filo Sezione utile ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
GR 55 100 STK 3000 mm 100 mm 58 mm 3,9 mm 40 cm² 127 020 009 6005381
3 m 26,13 CHF Prezzo / 1 m
GR 55 200 STK 3000 mm 200 mm 58 mm 3,9 mm 87 cm² 127 020 019 6005383
3 m 29,72 CHF Prezzo / 1 m
GR 55 300 STK 3000 mm 300 mm 58 mm 3,9 mm 129 cm² 127 020 029 6005385
3 m 38,79 CHF Prezzo / 1 m
GR 55 400 STK 3000 mm 400 mm 58 mm 4,8 mm 175 cm² 127 020 039 6005387
3 m 46,61 CHF Prezzo / 1 m
GR 55 500 STK 3000 mm 500 mm 58 mm 4,8 mm 220 cm² 127 020 049 6005389
3 m 55,28 CHF Prezzo / 1 m
GR 55 600 STK 3000 mm 600 mm 58 mm 4,8 mm 265 cm² 127 020 059 6005391
3 m 65,32 CHF Prezzo / 1 m
