Passerella grigliata GR-Magic® 105 A2

N. art. 6002451 | EAN 4012195149620 | ELDAS-No. 127 022 209

3000 mm
105 mm
no
Descrizione del prodotto

Descrizione del prodotto

Passerella grigliata con giunto sagomato con bordo di altezza pari a 105 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.
  • Associazione di elettrotecnica, elettronica, tecnologia di informazioni e.V., Germania
  • RINA 1861, Classification navale
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato
Altezza 4,13 in
Altezza 105 mm
Connettore senza viti
Diametro filo 3,9 mm
Dimensione B 100 mm
Dimensione H 108 mm

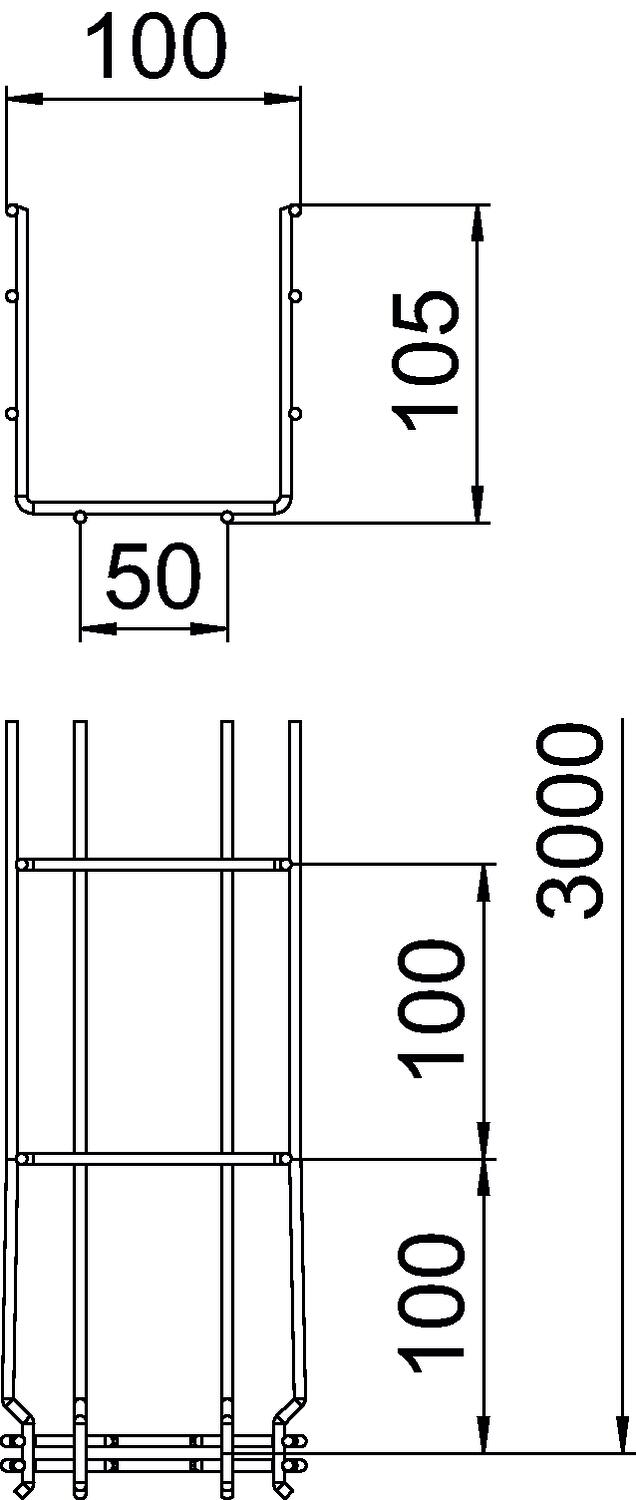

Dimensionee 105x100x3000
Distanza tra gli appoggi 1,0 m 0,8 kN/m
Distanza tra gli appoggi 1,5 m 0,55 kN/m
Distanza tra gli appoggi 2,0 m 0,37 kN/m
Distanza tra gli appoggi 2,5 m 0,27 kN/m
Distanza tra gli appoggi 3,0 m 0,25 kN/m
Forma del profilato Forma a U
Larghezza 3,94 in
Larghezza 100 mm
Lughezza. 3000 mm
Mantenimento funzionale no
Materiale Acciaio INOX 1.4301
Separatore integrato NULL
Sezione utile 82 cm²
Sezione utile 8200 mm²
Superficie non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore connettore integrato

Dati tecnici

Diagramma di carico della passerella grigliata GRM 105

Diagramma di carico della passerella grigliata GRM 105
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Diametro filo Sezione utile Mantenimento funzionale ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
GRM 105 100 A2 3000 mm 100 mm 105 mm 3,9 mm 82 cm² no 127 022 209 6002451
3 m 79,93 CHF Prezzo / 1 m
GRM 105 150 A2 3000 mm 150 mm 105 mm 3,9 mm 130 cm² no ----- 6002455
3 m 101,16 CHF Prezzo / 1 m
GRM 105 200 A2 3000 mm 200 mm 105 mm 4,8 mm 175 cm² no 127 022 219 6002457
3 m 108,59 CHF Prezzo / 1 m
GRM 105 300 A2 3000 mm 300 mm 105 mm 4,8 mm 268 cm² no 127 022 229 6002460
3 m 133,51 CHF Prezzo / 1 m
GRM 105 400 A2 3000 mm 400 mm 105 mm 4,8 mm 363 cm² no 127 022 239 6002463
3 m 180,35 CHF Prezzo / 1 m
GRM 105 500 A2 3000 mm 500 mm 105 mm 4,8 mm 459 cm² no 127 022 249 6002466
3 m 205,74 CHF Prezzo / 1 m
GRM 105 600 A2 3000 mm 600 mm 105 mm 4,8 mm 554 cm² no ----- 6002469
3 m 276,13 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Coperchio per passerella grigliata, a scatto A2 Coperchio per passerella grigliata, a scatto A2 DGRR 100 A2 127 013 769 6001862
3 m 65,49 CHF Prezzo / 1 m
Connettore angolare A2 Connettore angolare A2 GEV 36 A2 127 028 029 6016731
20 pz 2,95 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Separatore 85 A2 Separatore 85 A2 TSG 85 A2 ----- 6062173
3 m 52,90 CHF Prezzo / 1 m
Morsetto per fissaggio del separatore Morsetto per fissaggio del separatore KS GR A2 127 008 069 6062282
30 pz 192,78 CHF Prezzo / 100 pz
Piastra uscita cavo A2 Piastra uscita cavo A2 KAB GR A2 ----- 6220145
10 pz 31,19 CHF Prezzo / 1 pz
