Passerella grigliata GR-Magic® 105 A2

N. art. 6002463 | EAN 4012195149675 | ELDAS-No. 127 022 239

3000 mm
105 mm
no
Descrizione del prodotto
Descrizione del prodotto
Passerella grigliata con giunto sagomato con bordo di altezza pari a 105 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.
  • Associazione di elettrotecnica, elettronica, tecnologia di informazioni e.V., Germania
  • RINA 1861, Classification navale
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato
Altezza 105 mm
Altezza 4,13 in
Colore acciaio inox
Connettore senza viti
Diametro filo 4,8 mm
Dimensione B 400 mm
Dimensione H 108 mm

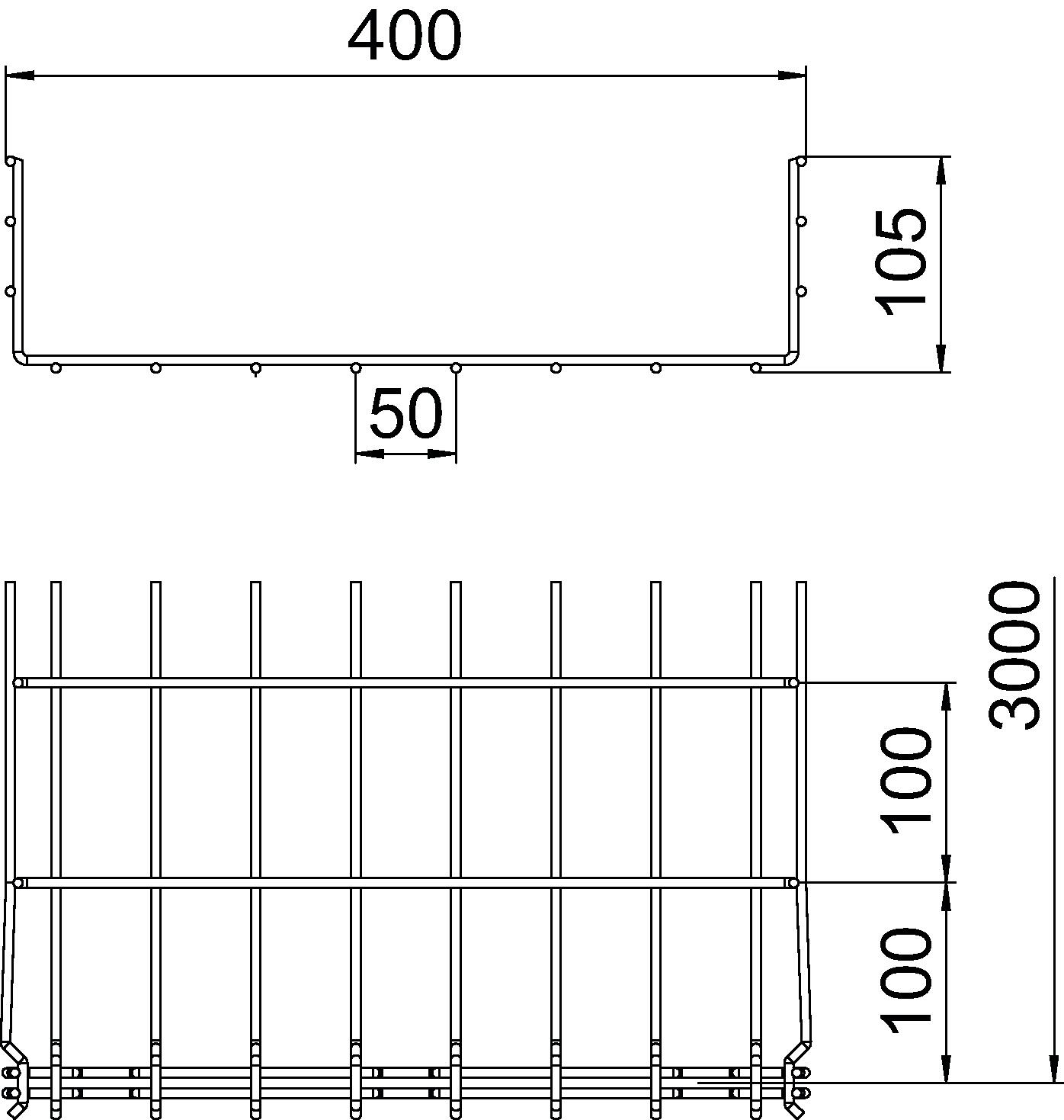

Dimensionee 105x400x3000
Distanza tra gli appoggi 1,0 m 1,1 kN/m
Distanza tra gli appoggi 1,5 m 0,75 kN/m
Distanza tra gli appoggi 2,0 m 0,53 kN/m
Distanza tra gli appoggi 2,5 m 0,38 kN/m
Distanza tra gli appoggi 3,0 m 0,3 kN/m
Forma del profilato Forma a U
Impronta CO₂ (GWP) dalla culla al cancello 13,9094 kg CO₂e / 1 Metro
Larghezza 15,75 in
Larghezza 400 mm
Lughezza. 3000 mm
Mantenimento funzionale no
Materiale Acciaio INOX 1.4301
Separatore integrato NULL
Sezione utile 36300 mm²
Sezione utile 363 cm²
Superficie non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore connettore integrato

Dati tecnici

Diagramma di carico della passerella grigliata GRM 105

Diagramma di carico della passerella grigliata GRM 105
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Diametro filo Sezione utile Mantenimento funzionale ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
GRM 105 100 A2 3000 mm 100 mm 105 mm 3,9 mm 82 cm² no 127 022 209 6002451
3 m 79,93 CHF Prezzo / 1 m
GRM 105 150 A2 3000 mm 150 mm 105 mm 3,9 mm 130 cm² no ----- 6002455
3 m 101,16 CHF Prezzo / 1 m
GRM 105 200 A2 3000 mm 200 mm 105 mm 4,8 mm 175 cm² no 127 022 219 6002457
3 m 108,59 CHF Prezzo / 1 m
GRM 105 300 A2 3000 mm 300 mm 105 mm 4,8 mm 268 cm² no 127 022 229 6002460
3 m 133,51 CHF Prezzo / 1 m
GRM 105 400 A2 3000 mm 400 mm 105 mm 4,8 mm 363 cm² no 127 022 239 6002463
3 m 180,35 CHF Prezzo / 1 m
GRM 105 500 A2 3000 mm 500 mm 105 mm 4,8 mm 459 cm² no 127 022 249 6002466
3 m 205,74 CHF Prezzo / 1 m
GRM 105 600 A2 3000 mm 600 mm 105 mm 4,8 mm 554 cm² no ----- 6002469
3 m 276,13 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Coperchio per passerella grigliata, a scatto A2 Coperchio per passerella grigliata, a scatto A2 DGRR 400 A2 127 014 129 6001870
3 m 177,07 CHF Prezzo / 1 m
Connettore angolare A2 Connettore angolare A2 GEV 36 A2 127 028 029 6016731
20 pz 2,95 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Separatore 85 A2 Separatore 85 A2 TSG 85 A2 ----- 6062173
3 m 52,90 CHF Prezzo / 1 m
Morsetto per fissaggio del separatore Morsetto per fissaggio del separatore KS GR A2 127 008 069 6062282
30 pz 192,78 CHF Prezzo / 100 pz
Piastra uscita cavo A2 Piastra uscita cavo A2 KAB GR A2 ----- 6220145
10 pz 31,19 CHF Prezzo / 1 pz
