Passerella grigliata GR-Magic® 105 A4

N. art. 6002475 | EAN 4012195874904

3000 mm
105 mm
no
Descrizione del prodotto
Descrizione del prodotto
Passerella grigliata con giunto sagomato con bordo di altezza pari a 105 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.
  • Associazione di elettrotecnica, elettronica, tecnologia di informazioni e.V., Germania
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato
Altezza 105 mm
Altezza 4,13 in
Colore acciaio inox
Connettore senza viti
Diametro filo 3,9 mm
Dimensione B 100 mm
Dimensione H 108 mm

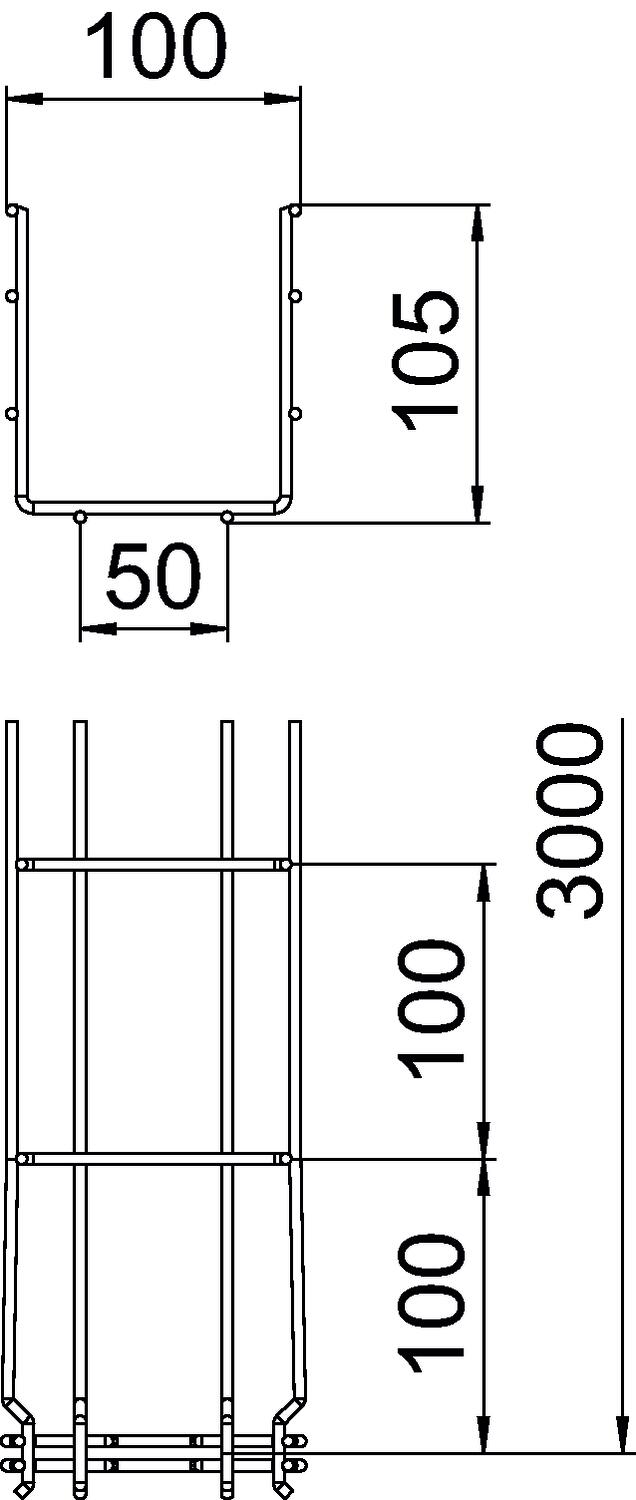

Dimensionee 105x100x3000
Distanza tra gli appoggi 1,0 m 0,8 kN/m
Distanza tra gli appoggi 1,5 m 0,55 kN/m
Distanza tra gli appoggi 2,0 m 0,37 kN/m
Distanza tra gli appoggi 2,5 m 0,27 kN/m
Distanza tra gli appoggi 3,0 m 0,25 kN/m
Forma del profilato Forma a U
Impronta CO₂ (GWP) dalla culla al cancello 5,025 kg CO₂e / 1 Metro
Larghezza 3,94 in
Larghezza 100 mm
Lughezza. 3000 mm
Mantenimento funzionale no
Materiale Acciaio INOX 1.4401
Separatore integrato NULL
Sezione utile 8200 mm²
Sezione utile 82 cm²
Superficie non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore connettore integrato

Dati tecnici

Diagramma di carico della passerella grigliata GRM 105

Diagramma di carico della passerella grigliata GRM 105
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Diametro filo Sezione utile Mantenimento funzionale N. art. Quantità Conf. Prezzo di listino IVA escl.
GRM 105 100 A4 3000 mm 100 mm 105 mm 3,9 mm 82 cm² no 6002475
3 m 109,66 CHF Prezzo / 1 m
GRM 105 150 A4 3000 mm 150 mm 105 mm 3,9 mm 130 cm² no 6002476
3 m 146,23 CHF Prezzo / 1 m
GRM 105 200 A4 3000 mm 200 mm 105 mm 4,8 mm 175 cm² no 6002477
3 m 160,58 CHF Prezzo / 1 m
GRM 105 300 A4 3000 mm 300 mm 105 mm 4,8 mm 268 cm² no 6002479
3 m 196,63 CHF Prezzo / 1 m
GRM 105 400 A4 3000 mm 400 mm 105 mm 4,8 mm 363 cm² no 6002481
3 m 247,66 CHF Prezzo / 1 m
GRM 105 500 A4 3000 mm 500 mm 105 mm 4,8 mm 459 cm² no 6002483
3 m 307,37 CHF Prezzo / 1 m
GRM 105 600 A4 3000 mm 600 mm 105 mm 4,8 mm 554 cm² no 6002485
3 m 356,08 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto angolare A4 Giunto angolare A4 GEV 36 A4 127 028 089 6016764
10 pz 4,87 CHF Prezzo / 1 pz
Coperchio, non forato A4 Coperchio, non forato A4 DRLU 100 A4 ----- 6052991
3 m 75,68 CHF Prezzo / 1 m
