- Descrizione del prodotto
-

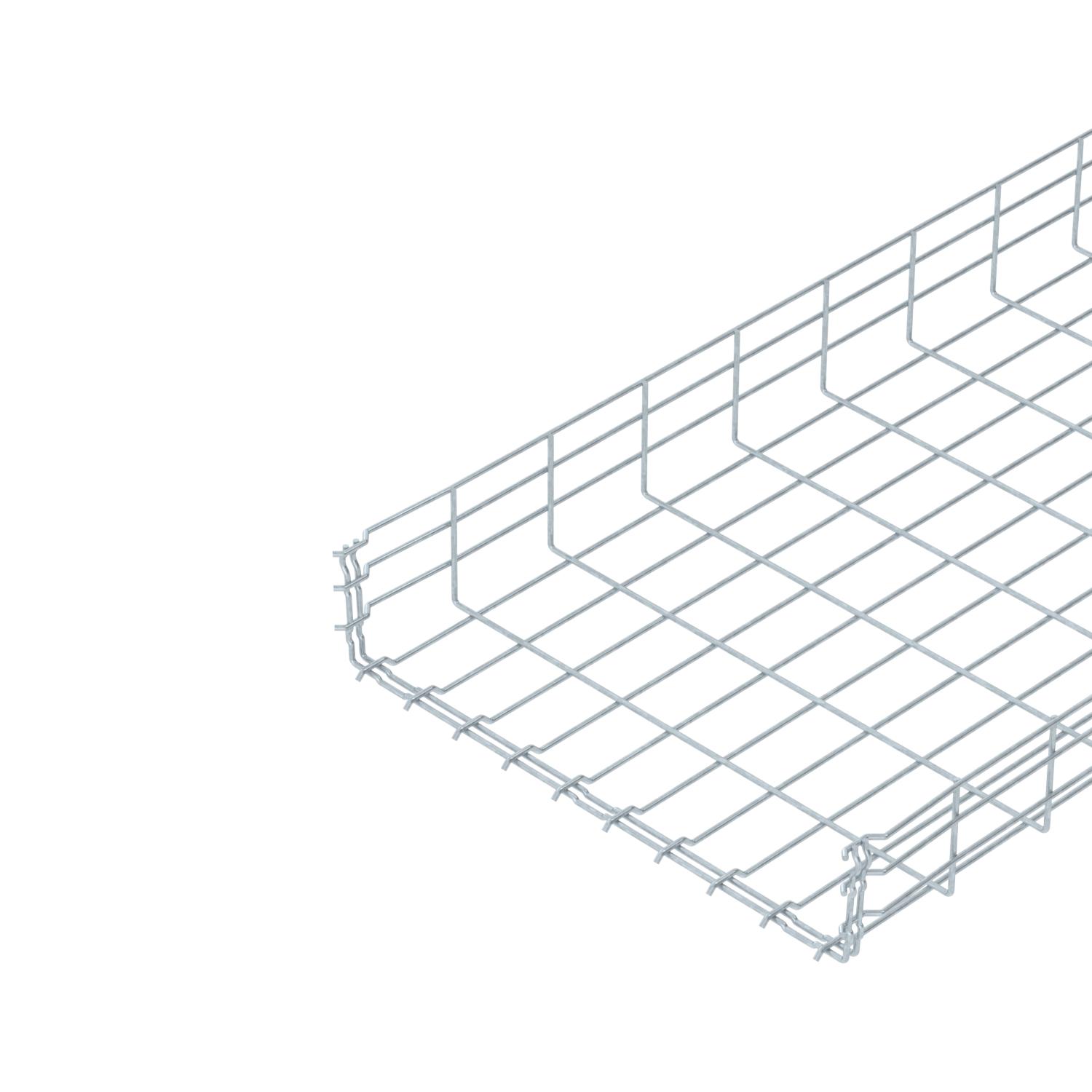

Descrizione del prodottoPasserella grigliata con giunto sagomato con bordo di altezza pari a 105 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.
- Dati tecnici
-
Dati tecnici

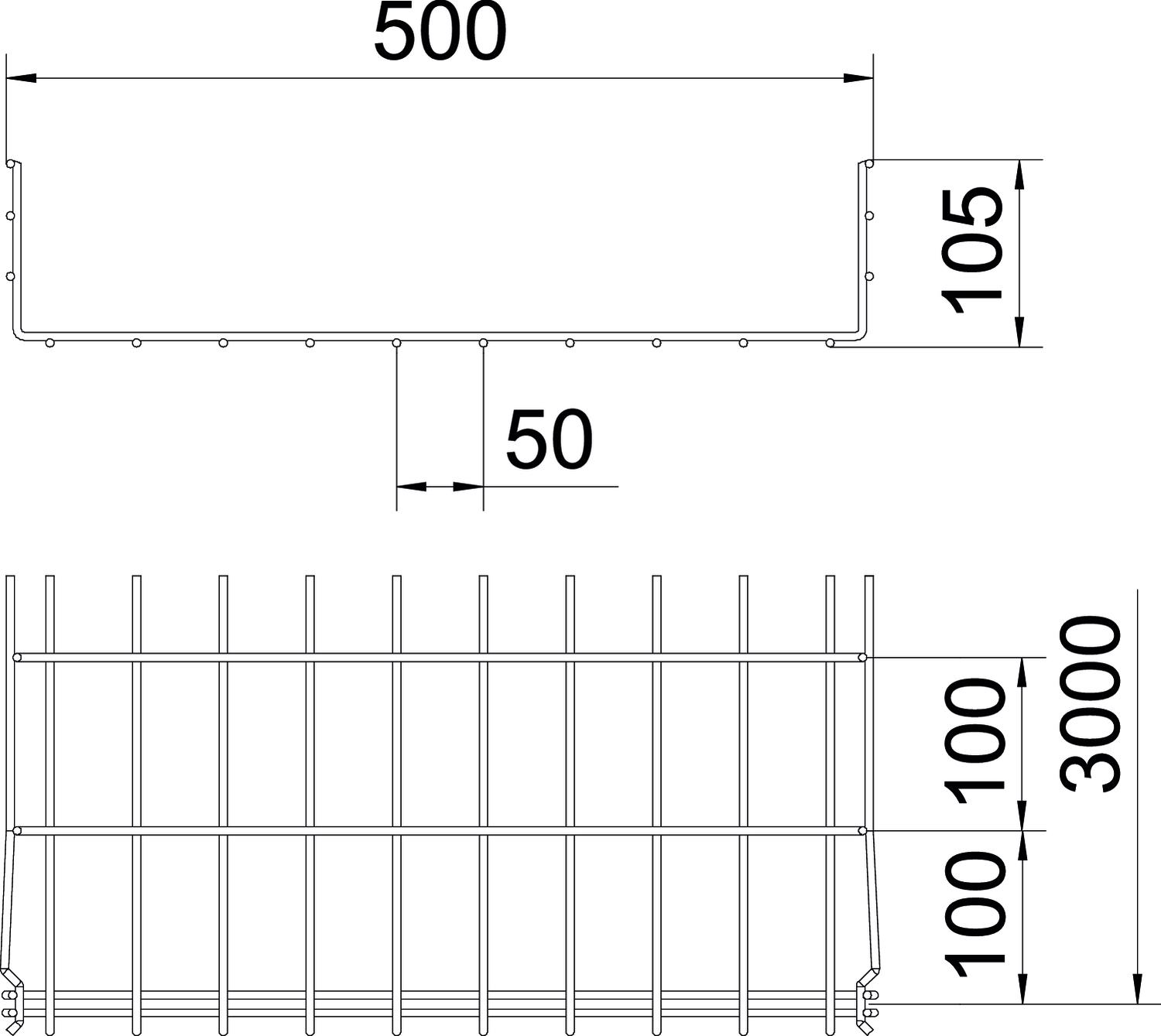

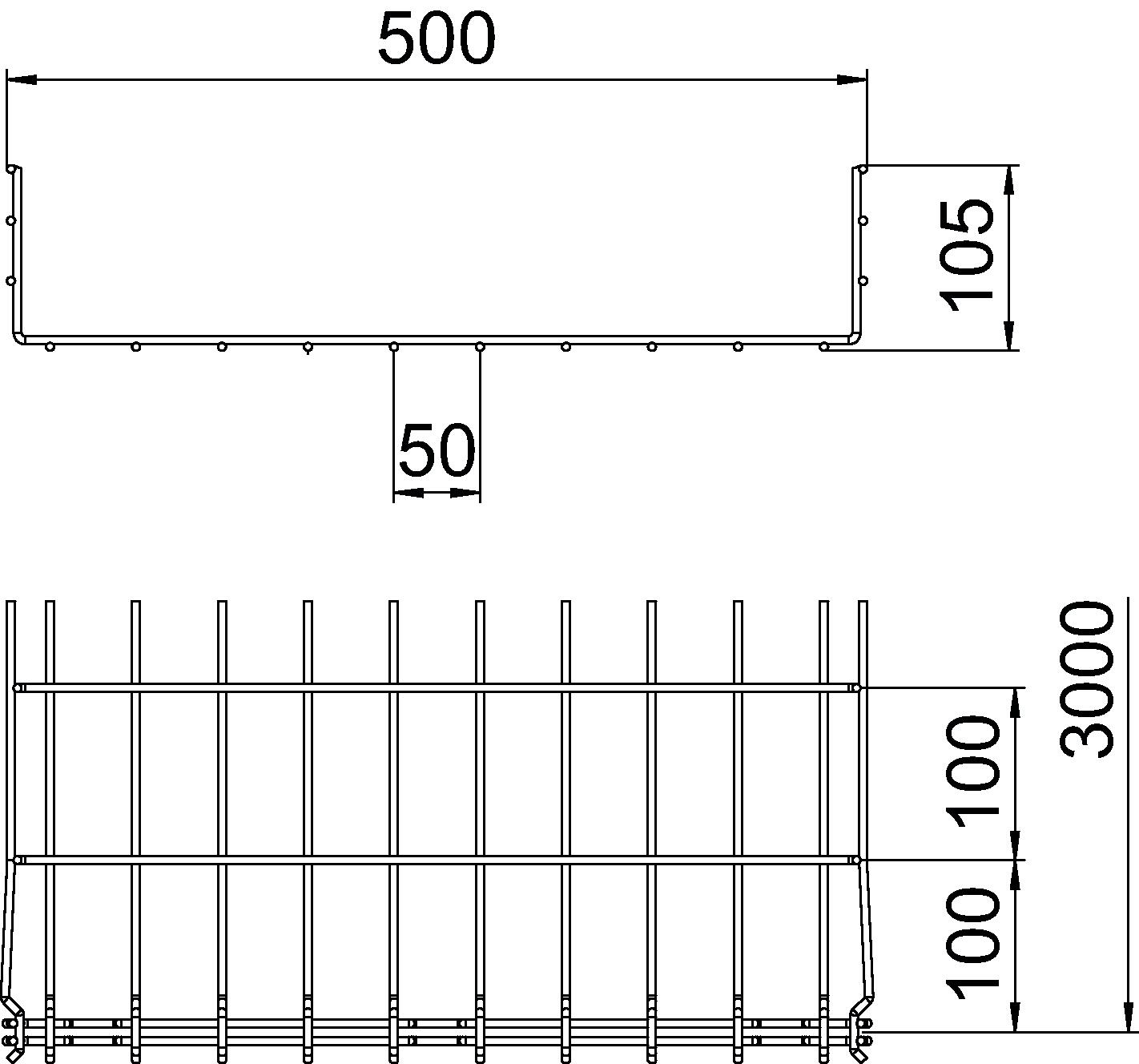

Acciaio inossidabile, decapato no Altezza 4,13 in Altezza 105 mm Colore zinco Connettore senza viti sì Diametro filo 4,8 mm Dimensione B 500 mm Dimensione H 108 mm Dimensionee 105x500x3000 Distanza tra gli appoggi 1,0 m 1,6 kN/m Distanza tra gli appoggi 1,5 m 0,8 kN/m Distanza tra gli appoggi 2,0 m 0,5 kN/m Distanza tra gli appoggi 2,5 m 0,33 kN/m Distanza tra gli appoggi 3,0 m 0,3 kN/m Forma del profilato Forma a U Impronta CO₂ (GWP) dalla culla al cancello 6,7251 kg CO₂e / 1 Metro Larghezza 19,69 in Larghezza 500 mm Lughezza. 3000 mm Mantenimento funzionale no Materiale Acciaio Separatore integrato NULL Sezione utile 45900 mm² Sezione utile 459 cm² Superficie zincato a caldo per immersione Tipo di giunto sistema portacavi Fissaggio a scatto Tipo di prova di carico secondo IEC 61537 Tipo II Versione a grande portata no Versione connettore connettore integrato Dati tecnici
Diagramma di carico della passerella grigliata GRM 105
- Carico passerella-cavi ammesso in kN/m senza peso operatore
- Distanza tra gli appoggi in m
- Flessione passerella in mm con kN/m ammessi
- Flessione di carico nella procedura di prova
- Curva di carico per larghezza passerella in mm
- Curva di flessione passerella in base alla distanza tra gli appoggi
- Tutti i tipi
-
Tutti i tipi
