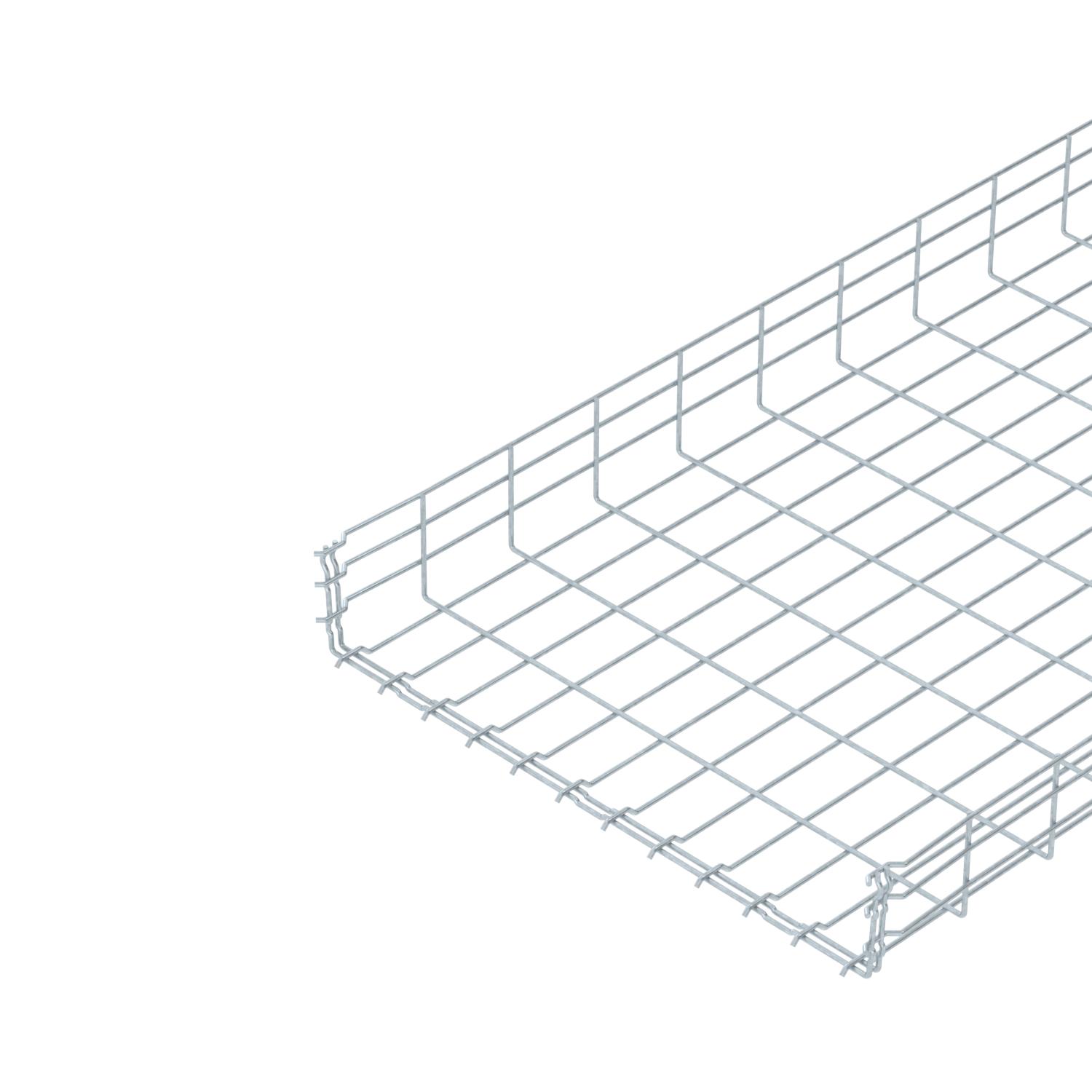

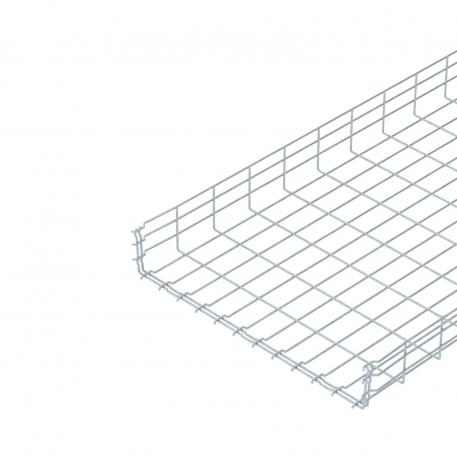

Passerella grigliata GR-Magic® 105 FT

N. art. 6002445 | EAN 4012196022076 | ELDAS-No. 127 020 359

3000 mm
105 mm
no
Descrizione del prodotto
Descrizione del prodotto
Passerella grigliata con giunto sagomato con bordo di altezza pari a 105 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.
  • Associazione di elettrotecnica, elettronica, tecnologia di informazioni e.V., Germania
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Classification navale
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 4,13 in
Altezza 105 mm
Colore zinco
Connettore senza viti
Diametro filo 4,8 mm
Dimensione B 600 mm
Dimensione H 108 mm

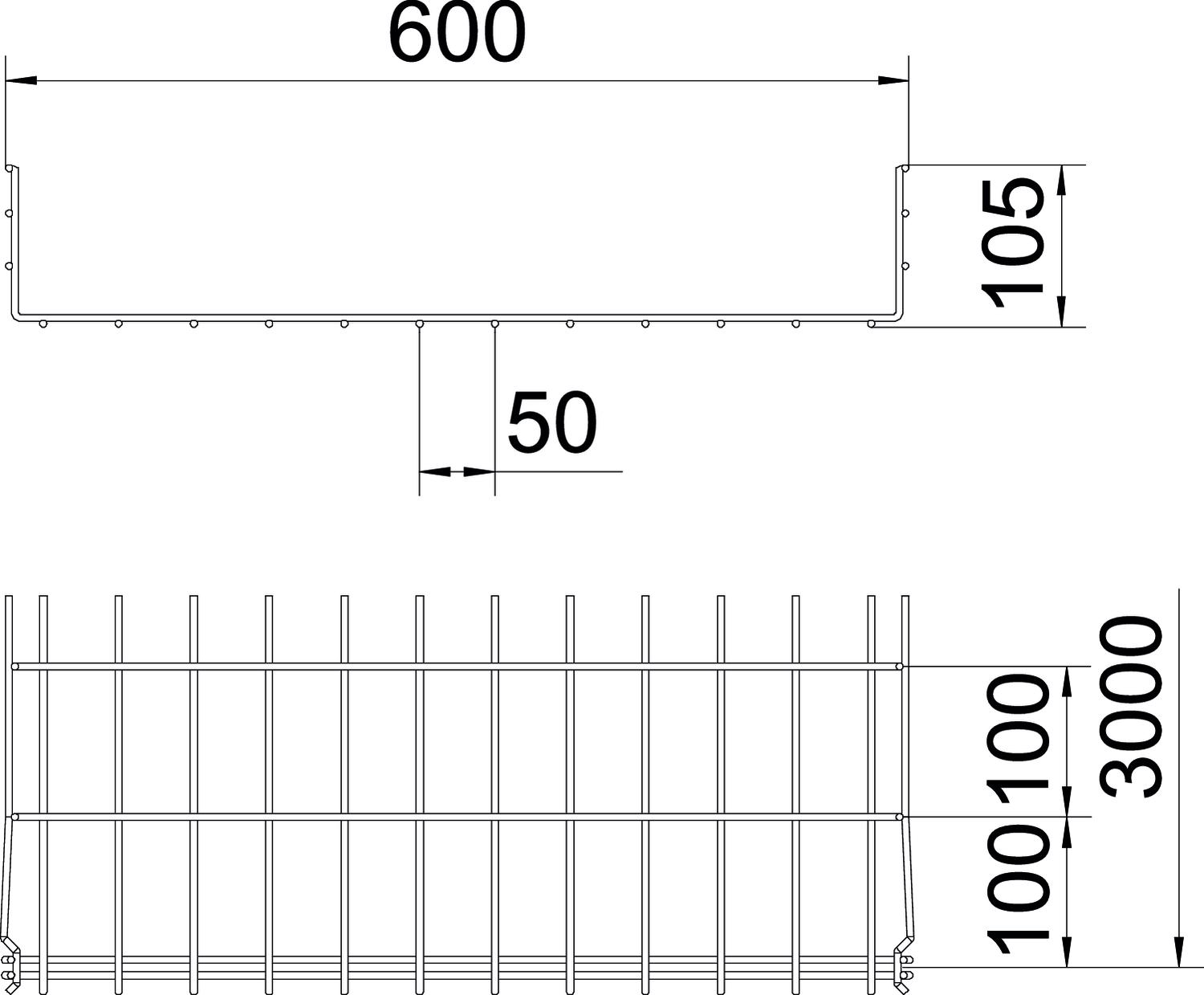

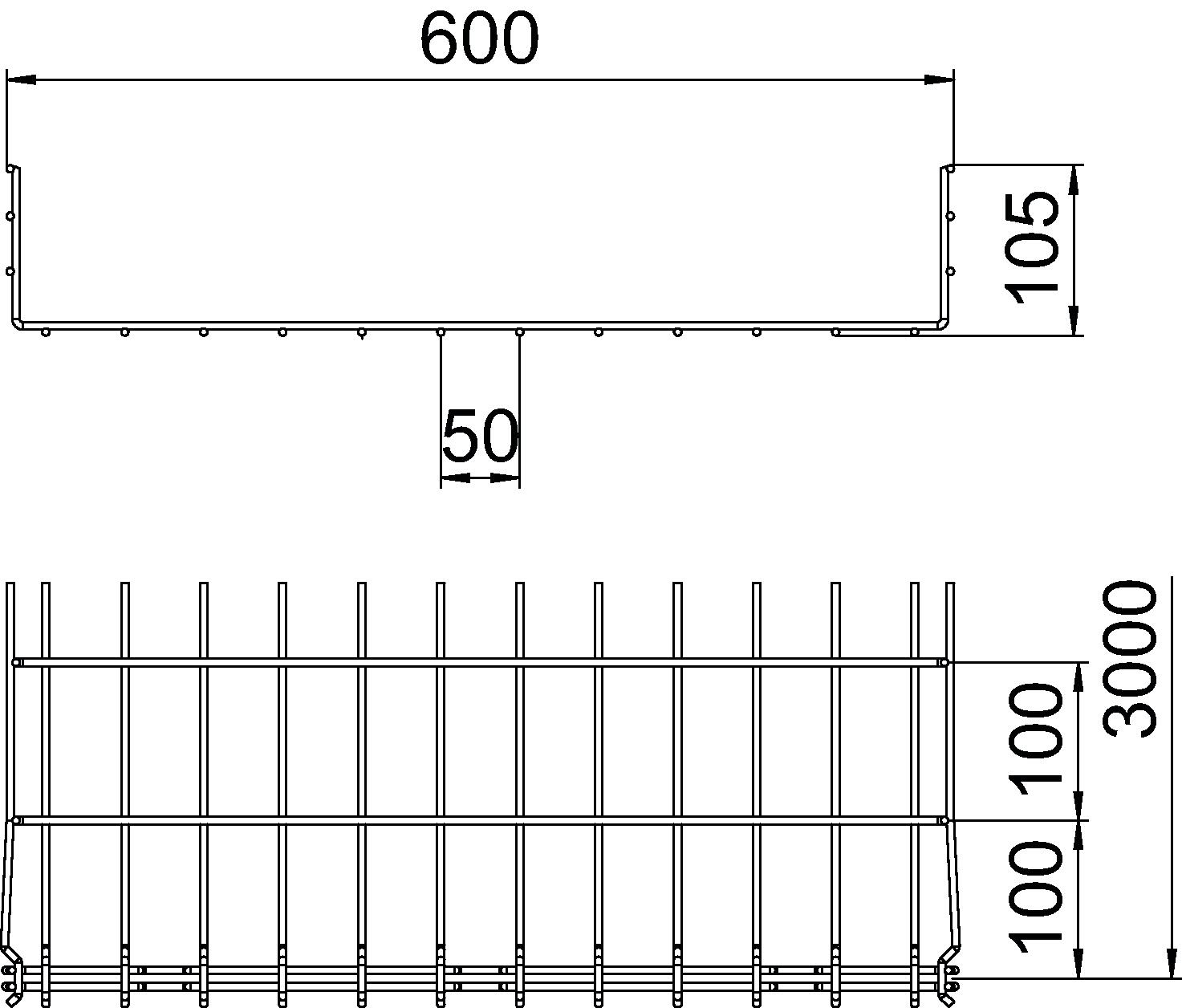

Dimensionee 105x600x3000
Distanza tra gli appoggi 1,0 m 1,6 kN/m
Distanza tra gli appoggi 1,5 m 0,8 kN/m
Distanza tra gli appoggi 2,0 m 0,5 kN/m
Distanza tra gli appoggi 2,5 m 0,33 kN/m
Distanza tra gli appoggi 3,0 m 0,3 kN/m
Forma del profilato Forma a U
Impronta CO₂ (GWP) dalla culla al cancello 7,538 kg CO₂e / 1 Metro
Larghezza 600 mm
Larghezza 23,62 in
Lughezza. 3000 mm
Mantenimento funzionale no
Materiale Acciaio
Separatore integrato NULL
Sezione utile 55400 mm²
Sezione utile 554 cm²
Superficie zincato a caldo per immersione
Tipo di giunto sistema portacavi Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore connettore integrato

Dati tecnici

Diagramma di carico della passerella grigliata GRM 105

Diagramma di carico della passerella grigliata GRM 105
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Diametro filo Sezione utile Mantenimento funzionale ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
GRM 105 100 FT 3000 mm 100 mm 105 mm 3,9 mm 82 cm² no 127 020 309 6002431
3 m 25,23 CHF Prezzo / 1 m
GRM 105 150 FT 3000 mm 150 mm 105 mm 3,9 mm 130 cm² no 127 021 189 6002433
3 m 32,89 CHF Prezzo / 1 m
GRM 105 200 FT 3000 mm 200 mm 105 mm 4,8 mm 175 cm² no 127 020 319 6002435
3 m 40,20 CHF Prezzo / 1 m
GRM 105 300 FT 3000 mm 300 mm 105 mm 4,8 mm 268 cm² no 127 020 329 6002437
3 m 50,80 CHF Prezzo / 1 m
GRM 105 400 FT 3000 mm 400 mm 105 mm 4,8 mm 363 cm² no 127 020 339 6002439
3 m 52,05 CHF Prezzo / 1 m
GRM 105 500 FT 3000 mm 500 mm 105 mm 4,8 mm 459 cm² no 127 020 349 6002443
3 m 62,14 CHF Prezzo / 1 m
GRM 105 600 FT 3000 mm 600 mm 105 mm 4,8 mm 554 cm² no 127 020 359 6002445
3 m 83,92 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Coperchio per passerella grigliata, a scatto FT Coperchio per passerella grigliata, a scatto FT DGRR 600 FT 127 014 529 6001834
3 m 83,40 CHF Prezzo / 1 m
Giunto angolare FT Giunto angolare FT GEV 36 FT 127 028 019 6016723
20 pz 2,15 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Morsetto per fissaggio del separatore Morsetto per fissaggio del separatore KS GR A2 127 008 069 6062282
30 pz 192,78 CHF Prezzo / 100 pz
Separatore 85 DD Separatore 85 DD TSG 85 DD 127 063 689 6062331
3 m 19,30 CHF Prezzo / 1 m
Piastra uscita cavo FT Piastra uscita cavo FT KAB GR FT ----- 6220142
10 pz 13,38 CHF Prezzo / 1 pz
