Passerella grigliata GR-Magic® 105 G

N. art. 6002413 | EAN 4012196020874

3000 mm
105 mm
no
Descrizione del prodotto

Descrizione del prodotto

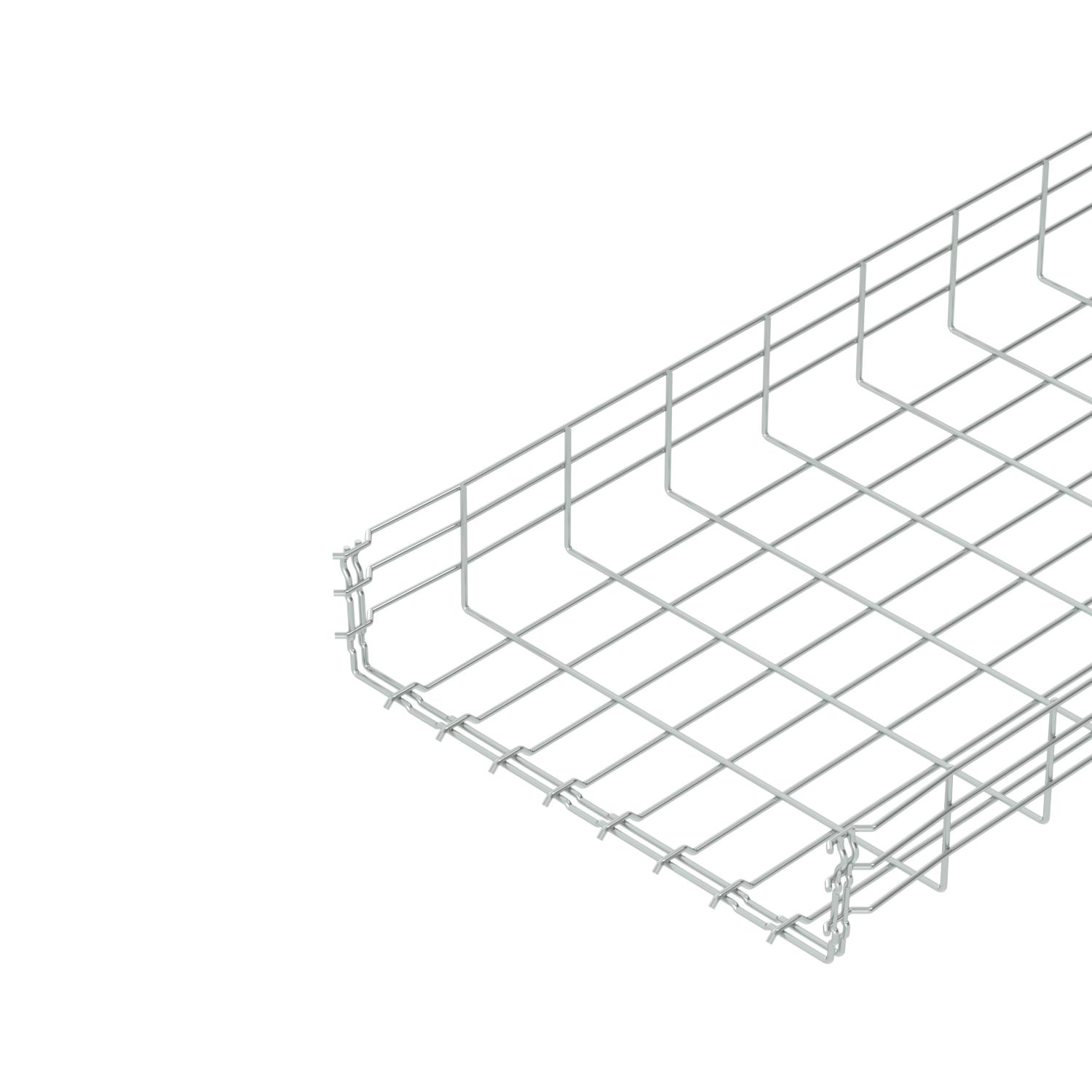

Passerella grigliata con giunto sagomato con bordo di altezza pari a 105 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.
  • Associazione di elettrotecnica, elettronica, tecnologia di informazioni e.V., Germania
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Classification navale

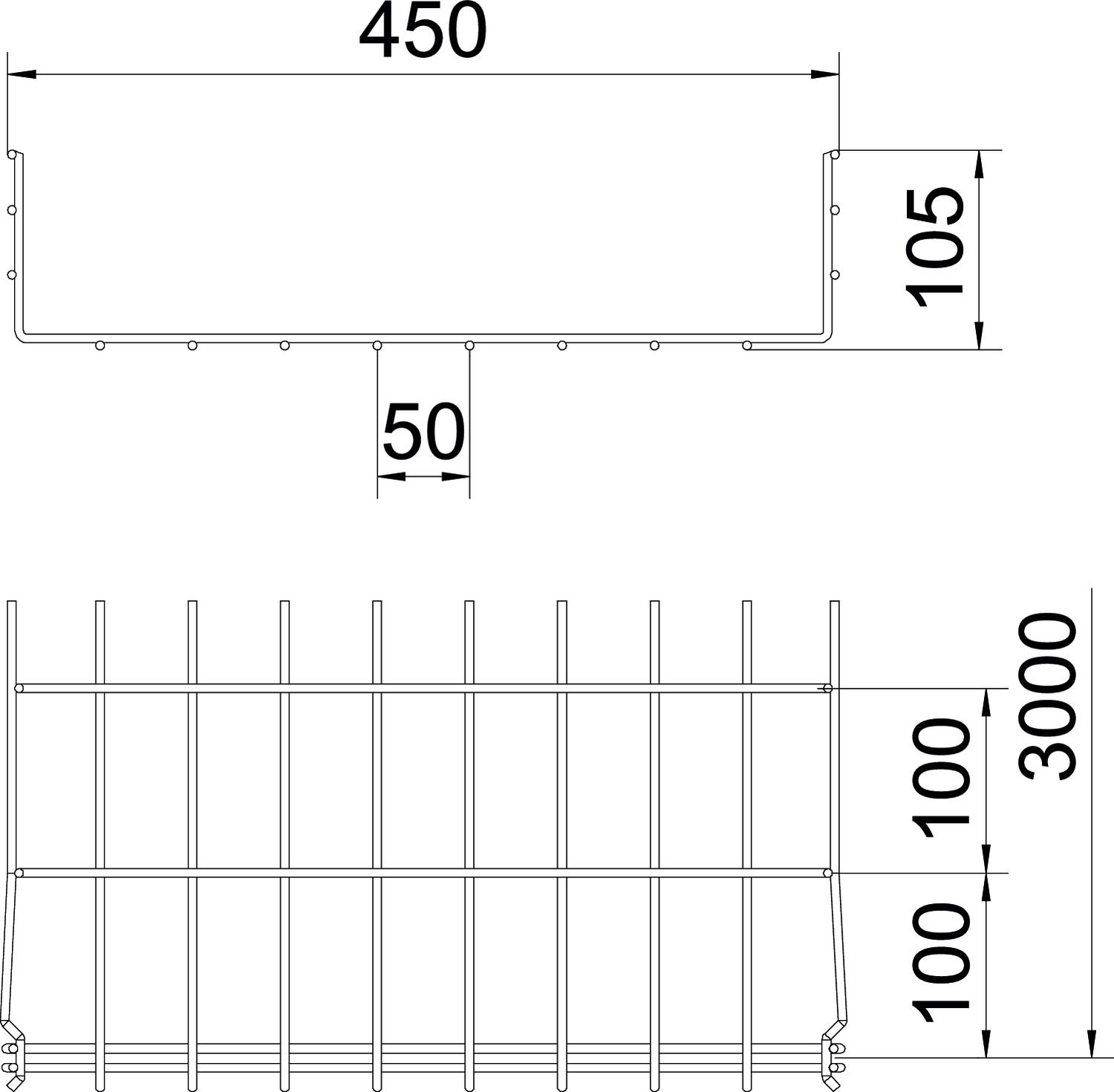

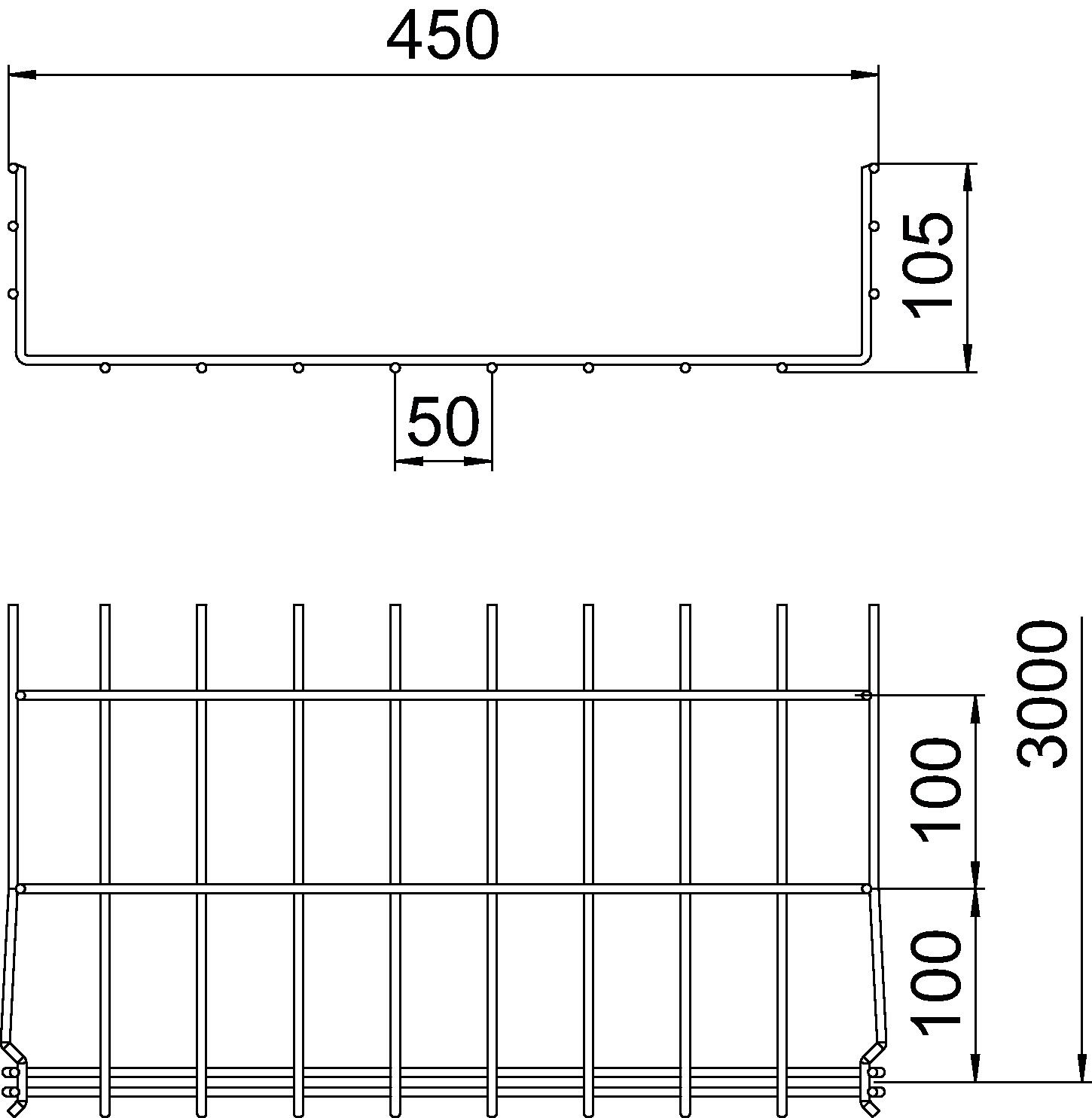

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 105 mm
Altezza 4,13 in
Connettore senza viti
Diametro filo 4,8 mm
Dimensione B 450 mm
Dimensione H 108 mm
Dimensionee 105x450x3000
Distanza tra gli appoggi 1,0 m 1,6 kN/m
Distanza tra gli appoggi 1,5 m 0,8 kN/m
Distanza tra gli appoggi 2,0 m 0,5 kN/m
Distanza tra gli appoggi 2,5 m 0,33 kN/m
Distanza tra gli appoggi 3,0 m 0,3 kN/m
Forma del profilato Forma a U
Larghezza 450 mm
Larghezza 17,72 in
Lughezza. 3000 mm
Mantenimento funzionale no
Materiale Acciaio
Separatore integrato NULL
Sezione utile 411 cm²
Sezione utile 41100 mm²
Superficie zincato galvanicamente
Tipo di giunto sistema portacavi Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore connettore integrato
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Diametro filo Sezione utile Mantenimento funzionale ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
GRM 105 100 G 3000 mm 100 mm 105 mm 3,9 mm 82 cm² no 127 021 409 6002402
3 m 20,86 CHF Prezzo / 1 m
GRM 105 150 G 3000 mm 150 mm 105 mm 3,9 mm 130 cm² no 127 021 179 6002404
3 m 29,09 CHF Prezzo / 1 m
GRM 105 200 G 3000 mm 200 mm 105 mm 4,8 mm 175 cm² no 127 021 419 6002406
3 m 29,32 CHF Prezzo / 1 m
GRM 105 300 G 3000 mm 300 mm 105 mm 4,8 mm 268 cm² no 127 021 429 6002408
3 m 38,67 CHF Prezzo / 1 m
GRM 105 400 G 3000 mm 400 mm 105 mm 4,8 mm 363 cm² no 127 021 439 6002410
3 m 47,91 CHF Prezzo / 1 m
GRM 105 450 G 3000 mm 450 mm 105 mm 4,8 mm 411 cm² no ----- 6002413
3 m 54,72 CHF Prezzo / 1 m
GRM 105 500 G 3000 mm 500 mm 105 mm 4,8 mm 459 cm² no 127 021 449 6002415
3 m 58,00 CHF Prezzo / 1 m
GRM 105 600 G 3000 mm 600 mm 105 mm 4,8 mm 554 cm² no 127 021 459 6002417
3 m 71,44 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto angolare G Giunto angolare G GEV 36 G 127 068 059 6016715
20 pz 1,82 CHF Prezzo / 1 pz
