Passerella grigliata GR-Magic® 55 A2

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Altezza	55 mm

Diametro filo

Sezione utile

Mantenimento funzionale

Descrizione del prodotto

Descrizione del prodotto

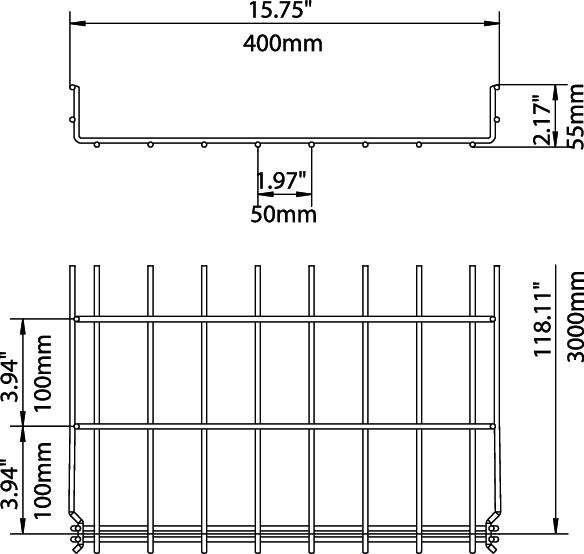

Passerella grigliata ad innesto rapido con altezza 55 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.

Dati tecnici

Acciaio inossidabile, decapato	sì
Altezza	2,17 in
Altezza	55 mm
Colore	acciaio inox
Connettore senza viti	sì
Diametro filo	4,8 mm
Dimensione B	400 mm
Dimensione H	58 mm
Dimensionee	55x400x3000
Distanza tra gli appoggi 1,0 m	0,9 kN/m
Distanza tra gli appoggi 1,5 m	0,6 kN/m
Distanza tra gli appoggi 2,0 m	0,3 kN/m
Distanza tra gli appoggi 2,5 m	0,25 kN/m
Forma del profilato	Forma a U

Impronta CO₂ (GWP) dalla culla al cancello	11,7821 kg CO₂e / 1 Metro
Larghezza	16 in
Larghezza	400 mm
Lughezza.	3000 mm
Mantenimento funzionale	sì
Materiale	Acciaio INOX 1.4301
Separatore integrato	NULL
Sezione utile	175 cm²
Sezione utile	17500 mm²
Superficie	non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione connettore	connettore integrato

Dati tecnici

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro filo	Sezione utile	Mantenimento funzionale	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GRM 55 50 A2	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	sì	127 020 279	6001070	m	3 m	43,43 CHF Prezzo / 1 m
GRM 55 100 A2	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	sì	127 021 209	6001072	m	3 m	45,87 CHF Prezzo / 1 m
GRM 55 150 A2	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	sì	127 021 099	6001074	m	3 m	56,25 CHF Prezzo / 1 m
GRM 55 200 A2	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	sì	127 021 219	6001076	m	3 m	70,31 CHF Prezzo / 1 m
GRM 55 300 A2	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	sì	127 021 229	6001078	m	3 m	104,73 CHF Prezzo / 1 m
GRM 55 400 A2	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	sì	127 021 239	6001080	m	3 m	143,57 CHF Prezzo / 1 m
GRM 55 500 A2	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	no	127 021 249	6001082	m	3 m	181,72 CHF Prezzo / 1 m
GRM 55 600 A2	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	no	127 021 259	6001085	m	3 m	207,75 CHF Prezzo / 1 m

Accessorio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio per passerella grigliata, a scatto A2	DGRR 400 A2	127 014 129	6001870	m	3 m	177,07 CHF Prezzo / 1 m
Connettore angolare A2	GEV 36 A2	127 028 029	6016731	pz	20 pz	2,95 CHF Prezzo / 1 pz

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Separatore 45 A2	TSG 45 A2	-----	6062025	m	3 m	31,37 CHF Prezzo / 1 m
Morsetto per fissaggio del separatore	KS GR A2	127 008 069	6062282	pz	30 pz	192,78 CHF Prezzo / 100 pz
Piastra uscita cavo A2	KAB GR A2	-----	6220145	pz	10 pz	31,19 CHF Prezzo / 1 pz
