Passerella grigliata GR-Magic® 55 A2

N. art. 6001085 | EAN 4012196102310 | ELDAS-No. 127 021 259

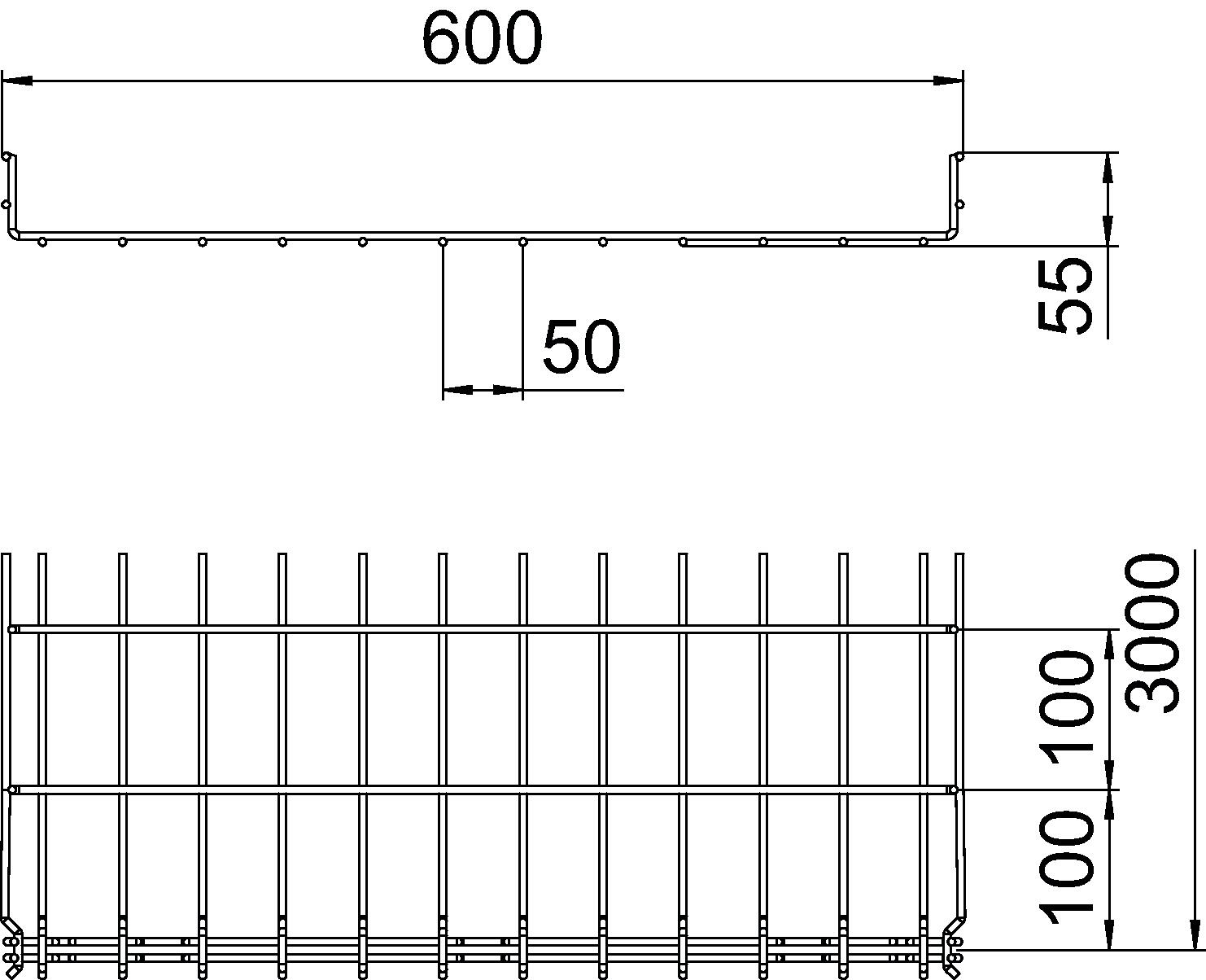

3000 mm
55 mm
Descrizione del prodotto
Descrizione del prodotto
Passerella grigliata ad innesto rapido con altezza 55 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.
  • Associazione di elettrotecnica, elettronica, tecnologia di informazioni e.V., Germania
  • RINA 1861, Classification navale
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato
Altezza 2,17 in
Altezza 55 mm
Colore acciaio inox
Connettore senza viti
Diametro filo 4,8 mm
Dimensione B 600 mm
Dimensione H 58 mm
Dimensionee 55x600x3000
Distanza tra gli appoggi 1,0 m 0,9 kN/m
Distanza tra gli appoggi 1,5 m 0,6 kN/m
Distanza tra gli appoggi 2,0 m 0,3 kN/m
Distanza tra gli appoggi 2,5 m 0,25 kN/m
Forma del profilato Forma a U
Impronta CO₂ (GWP) dalla culla al cancello 15,966 kg CO₂e / 1 Metro
Larghezza 23,62 in
Larghezza 600 mm
Lughezza. 3000 mm
Mantenimento funzionale no
Materiale Acciaio INOX 1.4301
Separatore integrato NULL
Sezione utile 26500 mm²
Sezione utile 265 cm²
Superficie non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione connettore connettore integrato

Dati tecnici

Diagramma di carico passerella grigliata tipo GRM 55 VA

Diagramma di carico passerella grigliata tipo GRM 55 VA
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Diametro filo Sezione utile Mantenimento funzionale ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
GRM 55 50 A2 3000 mm 50 mm 55 mm 3,9 mm 16 cm² 127 020 279 6001070
3 m 43,43 CHF Prezzo / 1 m
GRM 55 100 A2 3000 mm 100 mm 55 mm 3,9 mm 40 cm² 127 021 209 6001072
3 m 45,87 CHF Prezzo / 1 m
GRM 55 150 A2 3000 mm 150 mm 55 mm 3,9 mm 63 cm² 127 021 099 6001074
3 m 56,25 CHF Prezzo / 1 m
GRM 55 200 A2 3000 mm 200 mm 55 mm 3,9 mm 87 cm² 127 021 219 6001076
3 m 70,31 CHF Prezzo / 1 m
GRM 55 300 A2 3000 mm 300 mm 55 mm 4,8 mm 129 cm² 127 021 229 6001078
3 m 104,73 CHF Prezzo / 1 m
GRM 55 400 A2 3000 mm 400 mm 55 mm 4,8 mm 175 cm² 127 021 239 6001080
3 m 143,57 CHF Prezzo / 1 m
GRM 55 500 A2 3000 mm 500 mm 55 mm 4,8 mm 220 cm² no 127 021 249 6001082
3 m 181,72 CHF Prezzo / 1 m
GRM 55 600 A2 3000 mm 600 mm 55 mm 4,8 mm 265 cm² no 127 021 259 6001085
3 m 207,75 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Coperchio per passerella grigliata, a scatto A2 Coperchio per passerella grigliata, a scatto A2 DGRR 600 A2 127 014 499 6001874
3 m 302,10 CHF Prezzo / 1 m
Connettore angolare A2 Connettore angolare A2 GEV 36 A2 127 028 029 6016731
20 pz 2,95 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Separatore 45 A2 Separatore 45 A2 TSG 45 A2 ----- 6062025
3 m 31,37 CHF Prezzo / 1 m
Morsetto per fissaggio del separatore Morsetto per fissaggio del separatore KS GR A2 127 008 069 6062282
30 pz 192,78 CHF Prezzo / 100 pz
Piastra uscita cavo A2 Piastra uscita cavo A2 KAB GR A2 ----- 6220145
10 pz 31,19 CHF Prezzo / 1 pz
