Passerella grigliata GR-Magic® 55 FT 3000 | 400 | 55 | 4,8 | 175 | sì

Passerella grigliata GR-Magic® 55 FT

N. art. 6001428 | EAN 4012196815111 | ELDAS-No. 127 020 239

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Altezza	55 mm

Diametro filo

Sezione utile

Mantenimento funzionale

Descrizione del prodotto

Descrizione del prodotto

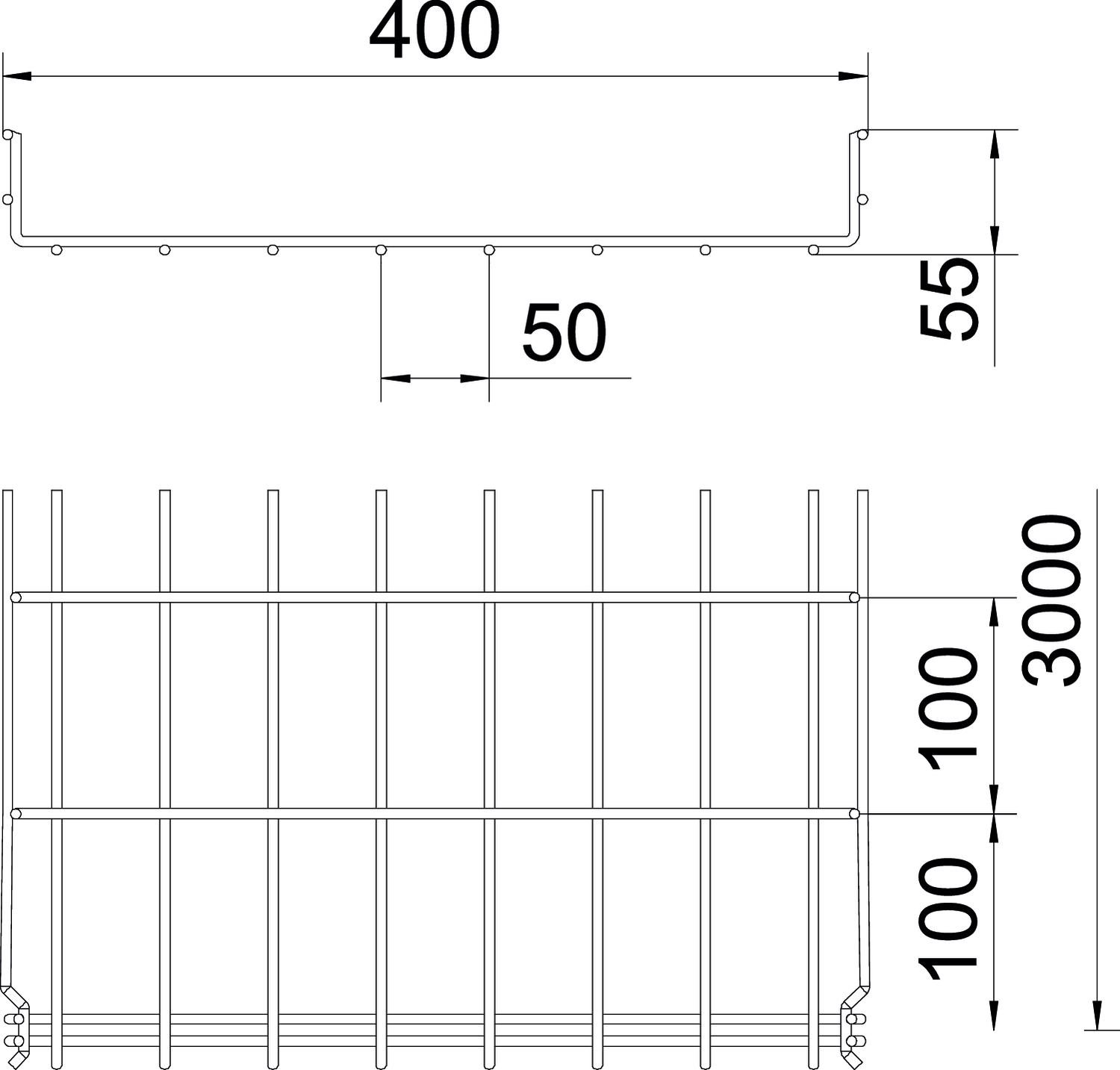

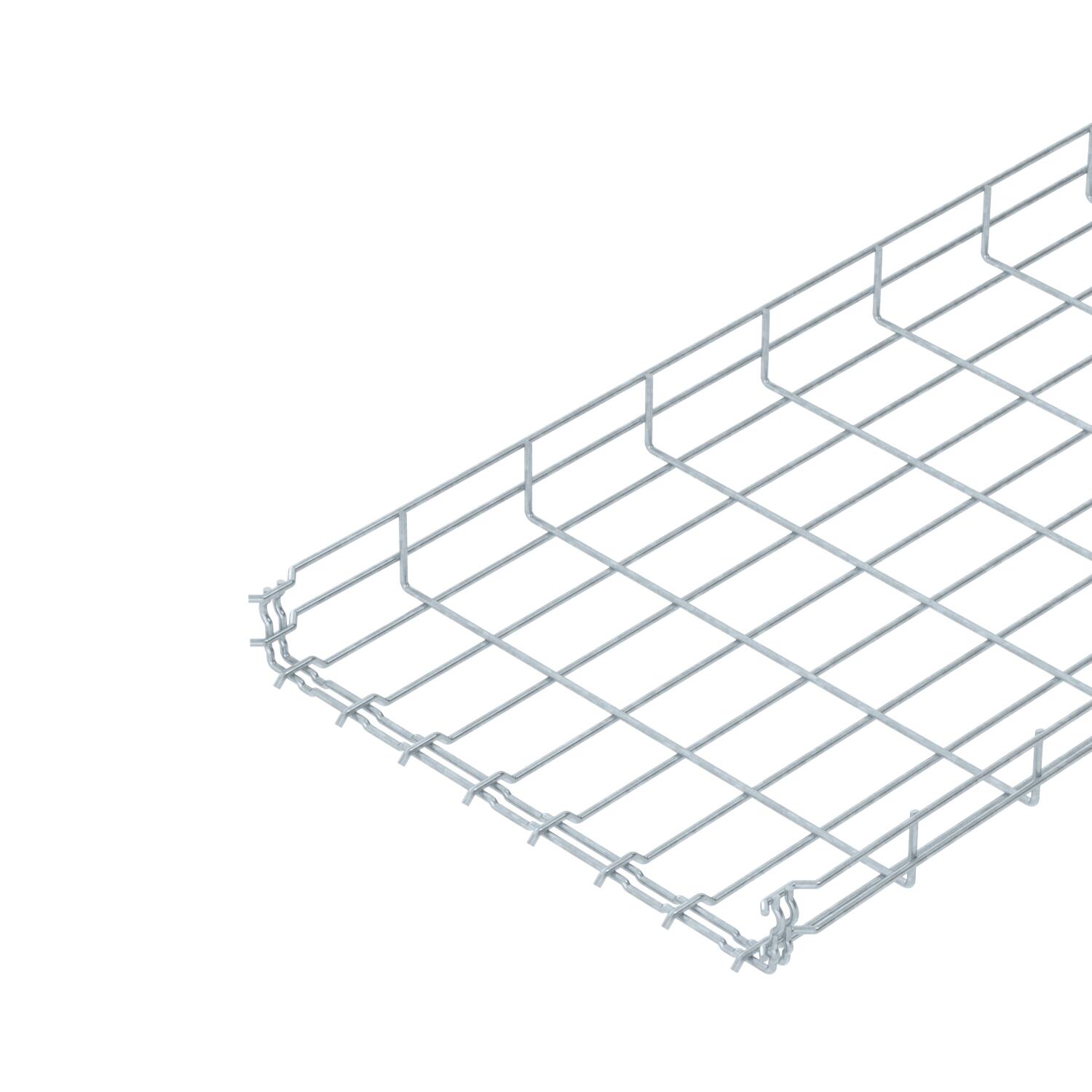

Passerella grigliata ad innesto rapido con altezza 55 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.

Informazioni precise sulla classificazione UL sono disponibili nella rispettiva approvazione.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	55 mm
Altezza	2,17 in
Brandschutz	NULL
Colore	zinco
Connettore senza viti	sì
Diametro filo	4,8 mm
Dimensione B	400 mm
Dimensione H	58 mm
Dimensionee	55x400x3000
Distanza tra gli appoggi 1,0 m	0,9 kN/m
Distanza tra gli appoggi 1,5 m	0,6 kN/m
Distanza tra gli appoggi 2,0 m	0,3 kN/m
Distanza tra gli appoggi 2,5 m	0,25 kN/m
Forma del profilato	Forma a U

Impronta CO₂ (GWP) dalla culla al cancello	4,9741 kg CO₂e / 1 Metro
Larghezza	15,75 in
Larghezza	400 mm
Lughezza.	3000 mm
Mantenimento funzionale	sì
Materiale	Acciaio
Separatore integrato	NULL
Sezione utile	17500 mm²
Sezione utile	175 cm²
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Dati tecnici

Schema di sollecitazione passerella grigliata GR-Magic tipo GRM 55

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro filo	Sezione utile	Mantenimento funzionale	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	sì	127 020 269	6001415	m	3 m	17,06 CHF Prezzo / 1 m
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	sì	127 020 209	6001416	m	3 m	19,51 CHF Prezzo / 1 m
GRM 55 150 FT	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	sì	127 021 089	6001418	m	3 m	22,11 CHF Prezzo / 1 m
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	sì	127 020 219	6001420	m	3 m	24,15 CHF Prezzo / 1 m
GRM 55 200 4.8FT	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	sì	-----	6001421	m	3 m	30,22 CHF Prezzo / 1 m
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	sì	127 020 229	6001424	m	3 m	40,20 CHF Prezzo / 1 m
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	sì	127 020 239	6001428	m	3 m	52,68 CHF Prezzo / 1 m
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	no	127 020 249	6001432	m	3 m	63,84 CHF Prezzo / 1 m
GRM 55 600 FT	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	no	127 020 259	6001436	m	3 m	73,03 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio per passerella grigliata, a scatto FT	DGRR 400 FT	127 014 369	6001830	m	3 m	53,25 CHF Prezzo / 1 m
Giunto angolare FT	GEV 36 FT	127 028 019	6016723	pz	20 pz	2,15 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Morsetto per fissaggio del separatore	KS GR A2	127 008 069	6062282	pz	30 pz	192,78 CHF Prezzo / 100 pz
Separatore 45 DD	TSG 45 DD	127 063 669	6062321	m	3 m	15,45 CHF Prezzo / 1 m
Piastra uscita cavo FT	KAB GR FT	-----	6220142	pz	10 pz	13,38 CHF Prezzo / 1 pz
Adattatore per passerelle grigliate per supporto per tetti tipo 165 MBG 8-10	165 MBG HGRM	-----	5218886	pz	50 pz	2,17 CHF Prezzo / 1 pz
