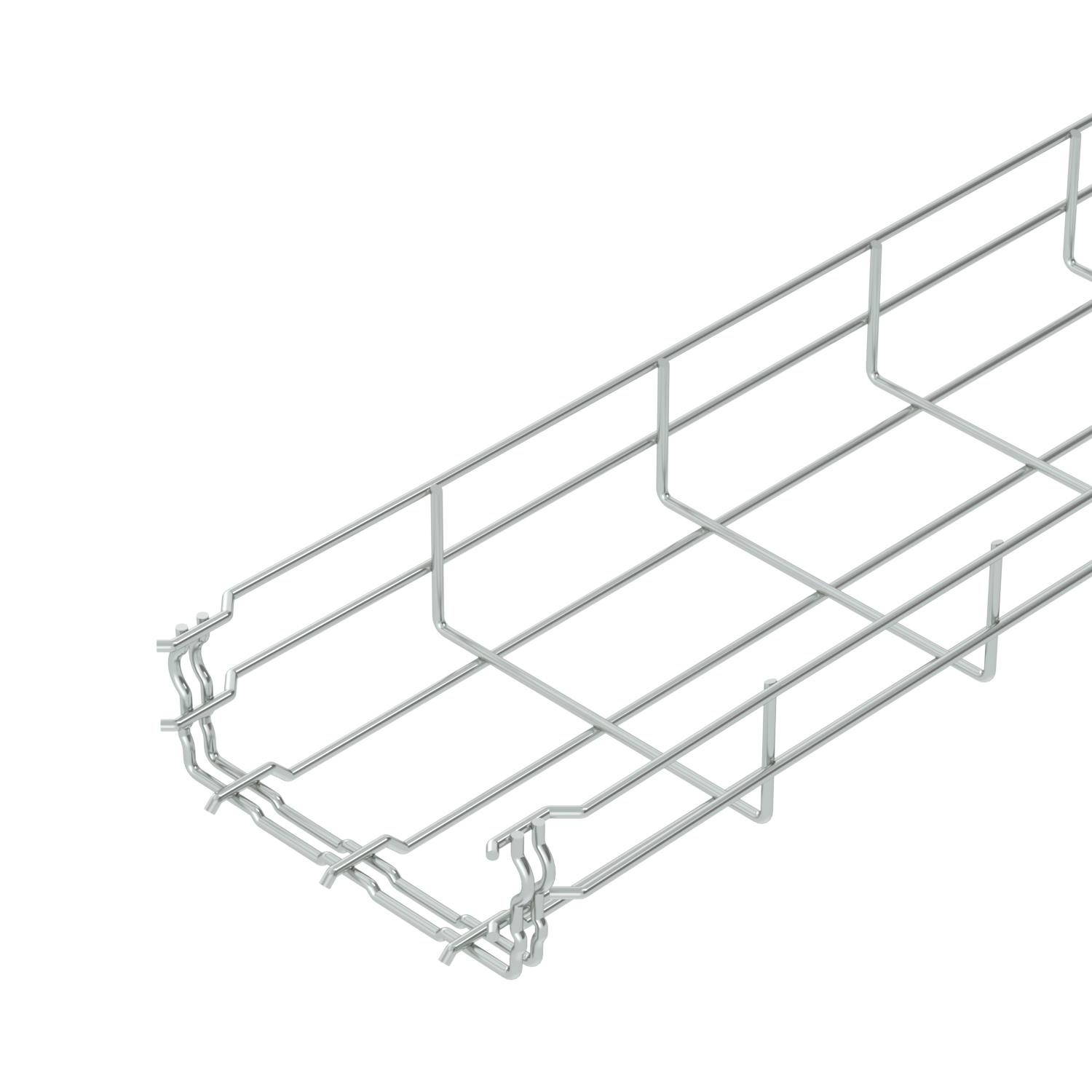

Passerella grigliata GR-Magic® 55 G

N. art. 6001444 | EAN 4012196078974 | ELDAS-No. 127 021 079

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Altezza	55 mm

Diametro filo

Sezione utile

Mantenimento funzionale

Descrizione del prodotto

Descrizione del prodotto

Passerella grigliata ad innesto rapido con altezza 55 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.

Informazioni precise sulla classificazione UL sono disponibili nella rispettiva approvazione.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	2,17 in
Altezza	55 mm
Brandschutz	NULL
Colore	zinco
Connettore senza viti	sì
Diametro filo	3,9 mm
Dimensione B	150 mm
Dimensione H	58 mm

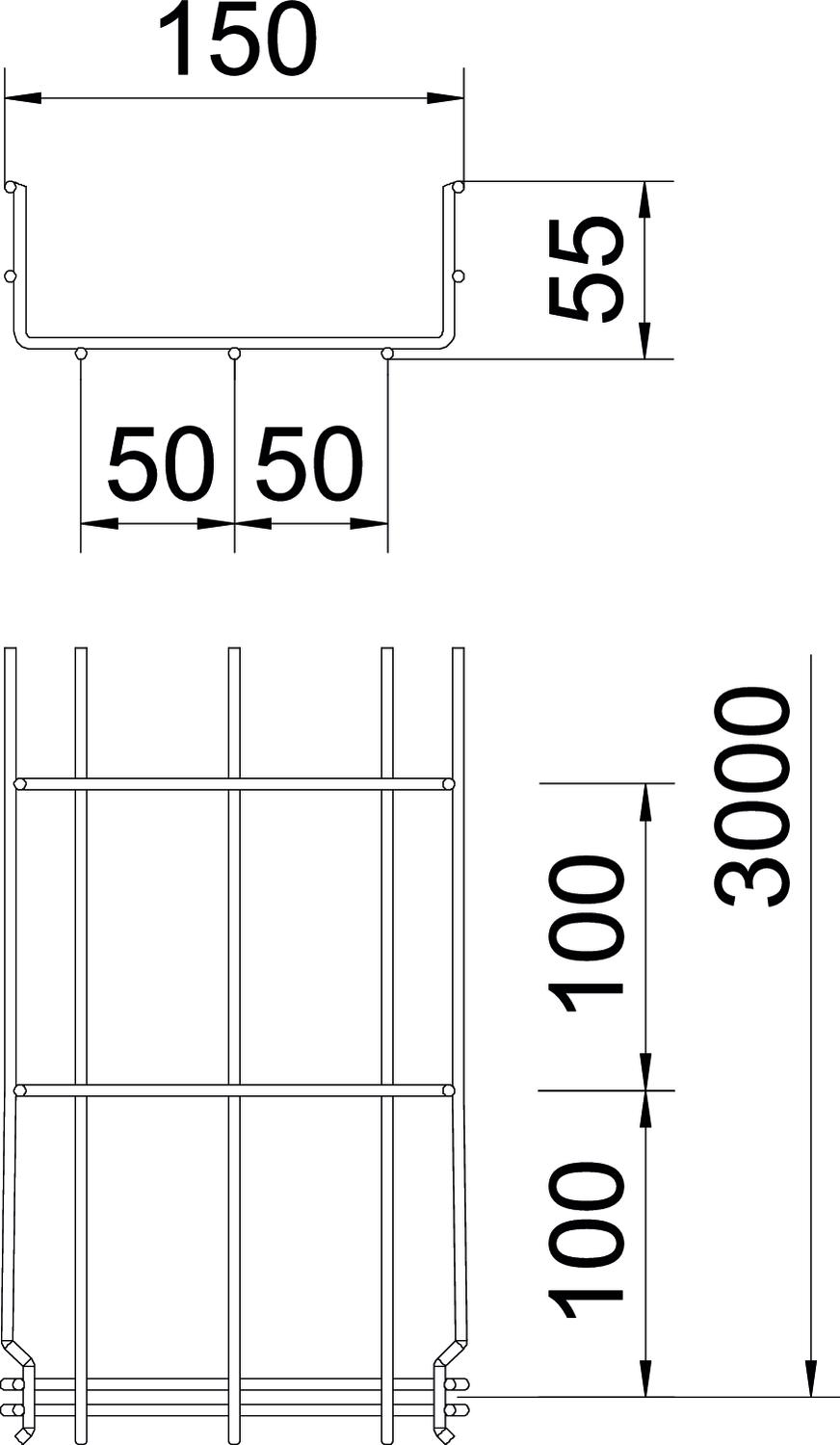

Dimensionee	55x150x3000
Distanza tra gli appoggi 1,0 m	0,35 kN/m
Distanza tra gli appoggi 1,5 m	0,2 kN/m
Distanza tra gli appoggi 2,0 m	0,1 kN/m
Distanza tra gli appoggi 2,5 m	0,1 kN/m
Forma del profilato	Forma a U

Impronta CO₂ (GWP) dalla culla al cancello	1,589 kg CO₂e / 1 Metro
Larghezza	150 mm

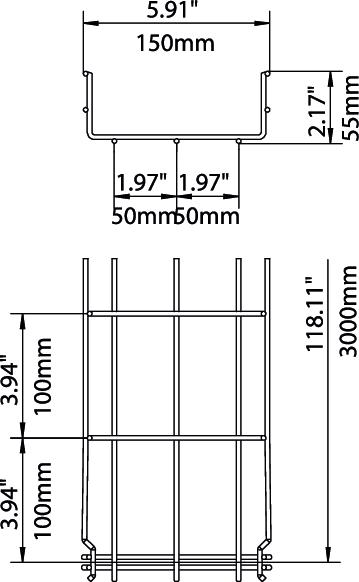

Larghezza	5,91 in
Lughezza.	3000 mm
Mantenimento funzionale	sì
Materiale	Acciaio
Separatore integrato	NULL
Sezione utile	6300 mm²
Sezione utile	63 cm²
Superficie	zincato galvanicamente
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Dati tecnici

Schema di sollecitazione passerella grigliata GR-Magic tipo GRM 55

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro filo	Sezione utile	Mantenimento funzionale	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	sì	127 020 369	6001441	m	3 m	13,66 CHF Prezzo / 1 m
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	sì	127 020 409	6001442	m	3 m	14,86 CHF Prezzo / 1 m
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	sì	127 021 079	6001444	m	3 m	17,41 CHF Prezzo / 1 m
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	sì	127 020 419	6001446	m	3 m	19,11 CHF Prezzo / 1 m
GRM 55 200 4.8 G	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	sì	-----	6001447	m	3 m	24,90 CHF Prezzo / 1 m
GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	sì	127 020 429	6001448	m	3 m	29,09 CHF Prezzo / 1 m
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	sì	127 020 439	6001450	m	3 m	41,39 CHF Prezzo / 1 m
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	no	127 020 449	6001452	m	3 m	45,24 CHF Prezzo / 1 m
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	no	127 020 459	6001454	m	3 m	60,90 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.

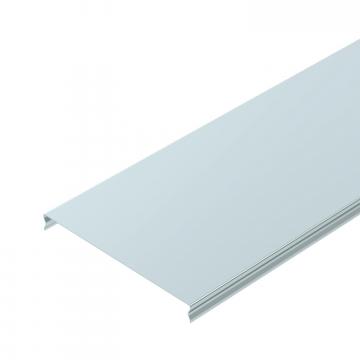

Coperchio per passerella grigliata, a scatto FS	DGRR 150 FS	127 013 869	6001844	m	3 m	24,78 CHF Prezzo / 1 m
Giunto angolare G	GEV 36 G	127 068 059	6016715	pz	20 pz	1,82 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Separatore 45 FS	TSG 45 FS	127 043 019	6062033	m	3 m	7,52 CHF Prezzo / 1 m
Morsetto per fissaggio del separatore	KS GR A2	127 008 069	6062282	pz	30 pz	192,78 CHF Prezzo / 100 pz
Piastra uscita cavo FS	KAB GR FS	-----	6220139	pz	10 pz	10,49 CHF Prezzo / 1 pz
