Passerella grigliata GR-Magic® 55 G

N. art. 6001447 | EAN 4012195045274

3000 mm
55 mm
Descrizione del prodotto
Descrizione del prodotto

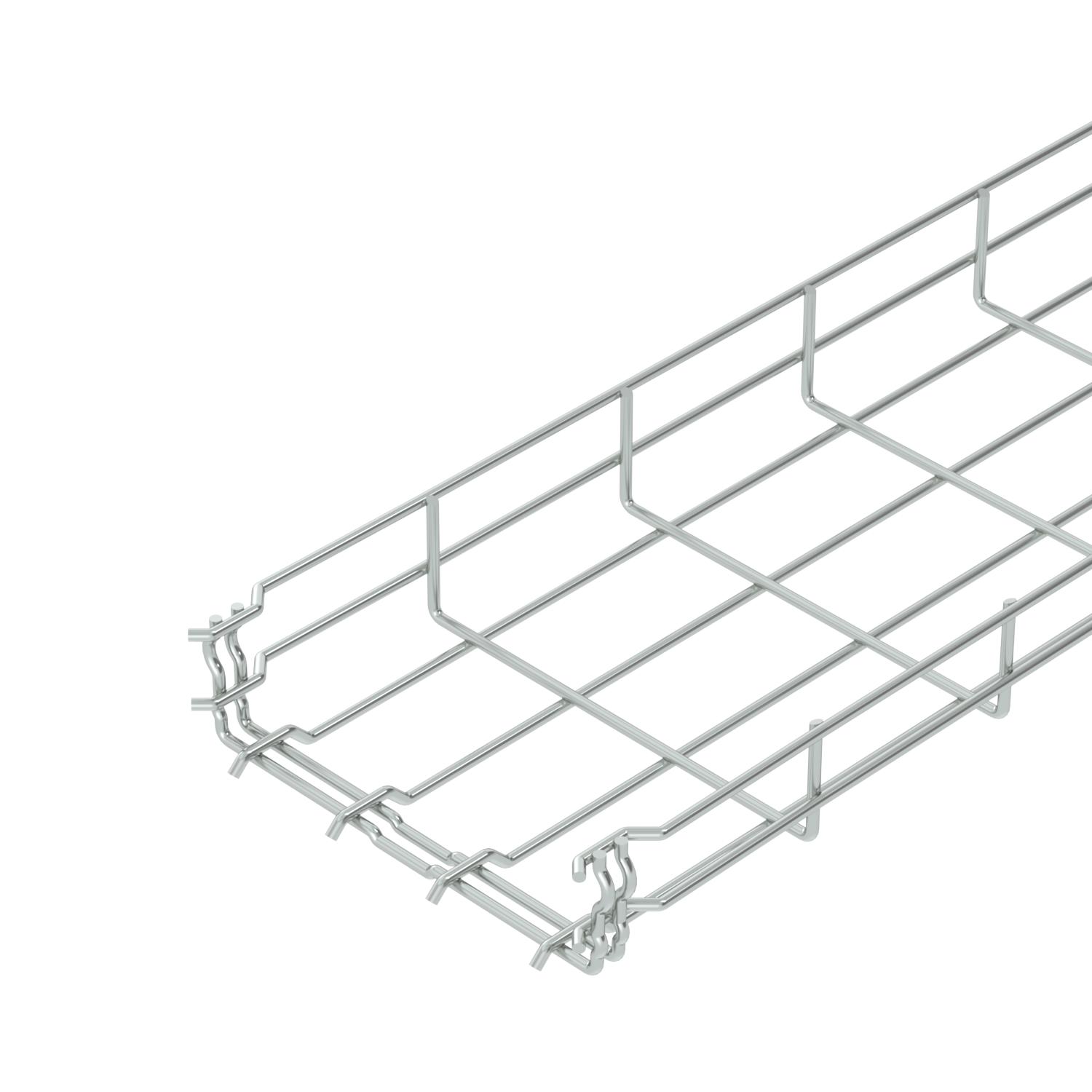

Passerella grigliata ad innesto rapido con altezza 55 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.

Informazioni precise sulla classificazione UL sono disponibili nella rispettiva approvazione.
  • RINA 1861, Classification navale
  • Associazione di elettrotecnica, elettronica, tecnologia di informazioni e.V., Germania
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Classe di mantenimento funzionale E30
  • Function maintenance class E60
  • Classe di mantenimento funzionale E90
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 55 mm
Altezza 2,17 in
Brandschutz NULL
Colore zinco
Connettore senza viti
Diametro filo 4,8 mm

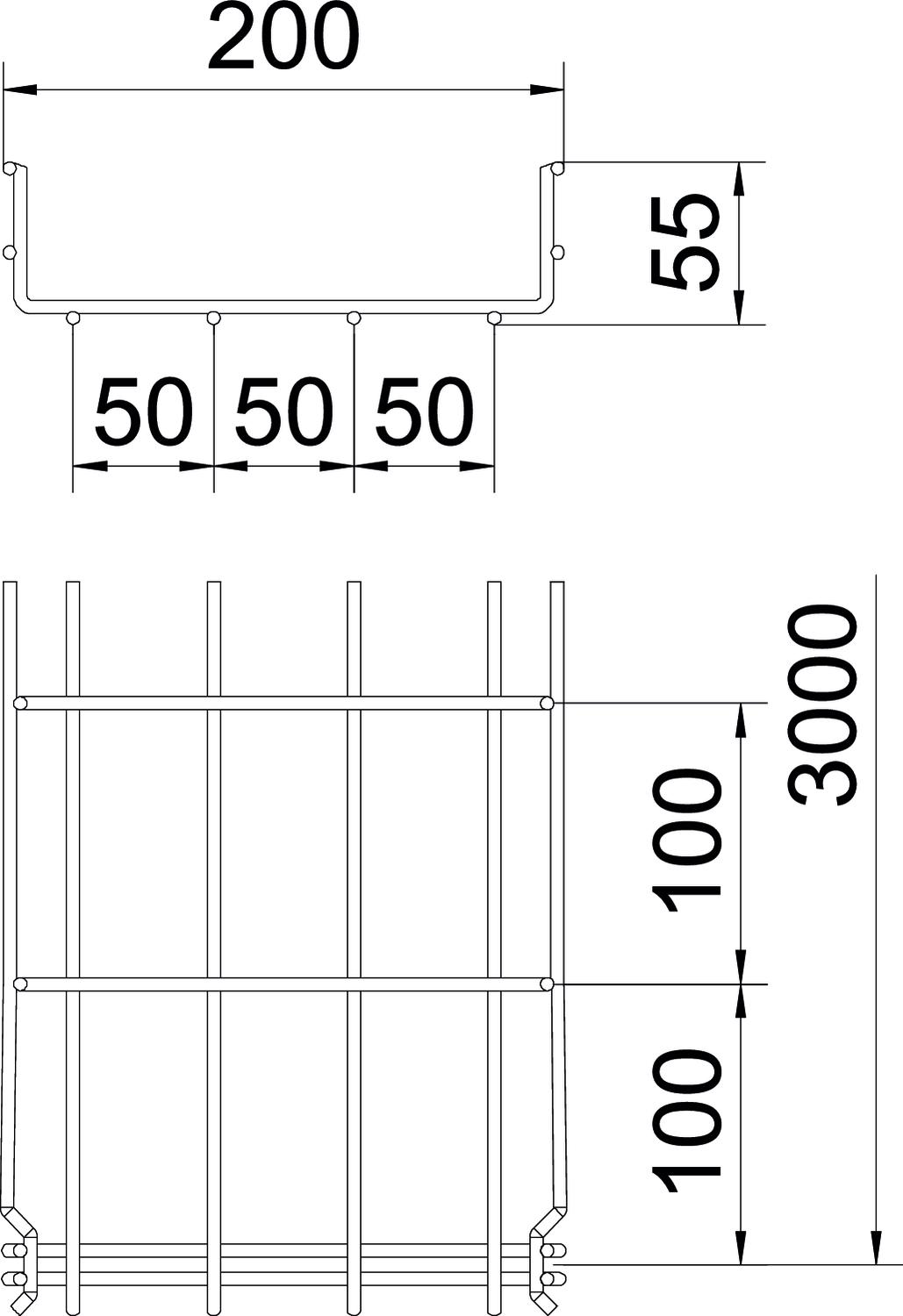

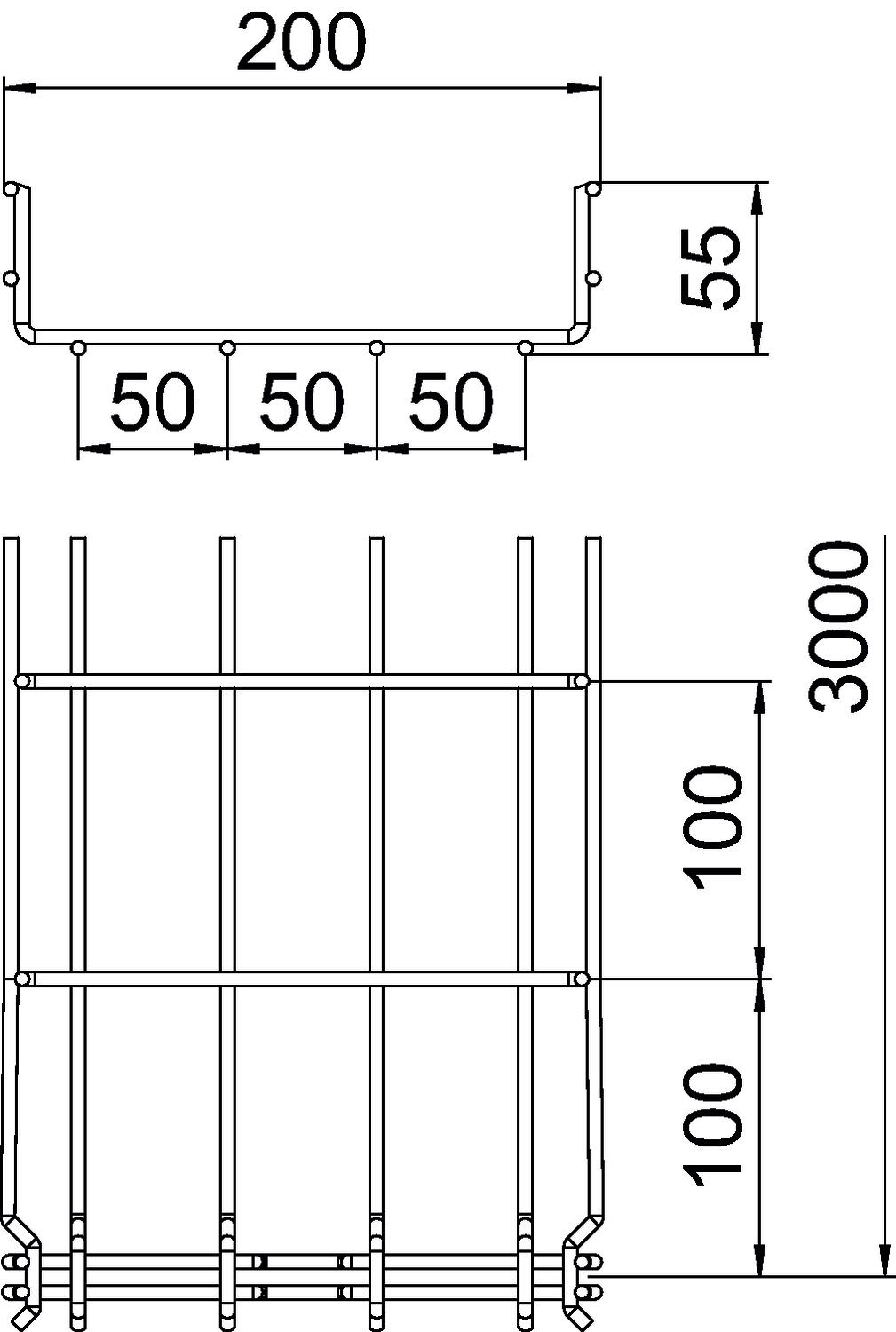

Dimensione B 200 mm
Dimensione H 58 mm
Dimensionee 55x200x3000
Distanza tra gli appoggi 1,0 m 0,7 kN/m
Distanza tra gli appoggi 1,5 m 0,5 kN/m
Distanza tra gli appoggi 2,0 m 0,25 kN/m
Distanza tra gli appoggi 2,5 m 0,2 kN/m
Forma del profilato Forma a U
Impronta CO₂ (GWP) dalla culla al cancello 2,801 kg CO₂e / 1 Metro
Larghezza 200 mm
Larghezza 7,87 in
Lughezza. 3000 mm
Mantenimento funzionale
Materiale Acciaio
Separatore integrato NULL
Sezione utile 8700 mm²
Sezione utile 87 cm²
Superficie zincato galvanicamente
Tipo di giunto sistema portacavi Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore connettore integrato

Dati tecnici

Schema di sollecitazione passerella grigliata GR-Magic tipo GRM 55

Schema di sollecitazione passerella grigliata GR-Magic tipo GRM 55
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Diametro filo Sezione utile Mantenimento funzionale ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
GRM 55 50 G 3000 mm 50 mm 55 mm 3,9 mm 16 cm² 127 020 369 6001441
3 m 13,66 CHF Prezzo / 1 m
GRM 55 100 G 3000 mm 100 mm 55 mm 3,9 mm 40 cm² 127 020 409 6001442
3 m 14,86 CHF Prezzo / 1 m
GRM 55 150 G 3000 mm 150 mm 55 mm 3,9 mm 63 cm² 127 021 079 6001444
3 m 17,41 CHF Prezzo / 1 m
GRM 55 200 G 3000 mm 200 mm 55 mm 3,9 mm 87 cm² 127 020 419 6001446
3 m 19,11 CHF Prezzo / 1 m
GRM 55 200 4.8 G 3000 mm 200 mm 55 mm 4,8 mm 87 cm² ----- 6001447
3 m 24,90 CHF Prezzo / 1 m
GRM 55 300 G 3000 mm 300 mm 55 mm 4,8 mm 129 cm² 127 020 429 6001448
3 m 29,09 CHF Prezzo / 1 m
GRM 55 400 G 3000 mm 400 mm 55 mm 4,8 mm 175 cm² 127 020 439 6001450
3 m 41,39 CHF Prezzo / 1 m
GRM 55 500 G 3000 mm 500 mm 55 mm 4,8 mm 220 cm² no 127 020 449 6001452
3 m 45,24 CHF Prezzo / 1 m
GRM 55 600 G 3000 mm 600 mm 55 mm 4,8 mm 265 cm² no 127 020 459 6001454
3 m 60,90 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Coperchio per passerella grigliata, a scatto FS Coperchio per passerella grigliata, a scatto FS DGRR 200 FS 127 013 899 6001846
3 m 28,47 CHF Prezzo / 1 m
Giunto angolare G Giunto angolare G GEV 36 G 127 068 059 6016715
20 pz 1,82 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Separatore 45 FS Separatore 45 FS TSG 45 FS 127 043 019 6062033
3 m 7,52 CHF Prezzo / 1 m
Morsetto per fissaggio del separatore Morsetto per fissaggio del separatore KS GR A2 127 008 069 6062282
30 pz 192,78 CHF Prezzo / 100 pz
Piastra uscita cavo FS Piastra uscita cavo FS KAB GR FS ----- 6220139
10 pz 10,49 CHF Prezzo / 1 pz
Download

Download

Download
Download
Download
Download

Dichiarazione di conformità UE GRM 55 200 4.8 G / 6001447 , 0.16MB , pdf
Download

Guida alla scelta GR-Magic® , 2.00MB , pdf
Download
Download
Download

GRM 55 200 4.8 G / 6001447 GRM 55 200 4.8 G / 6001447
