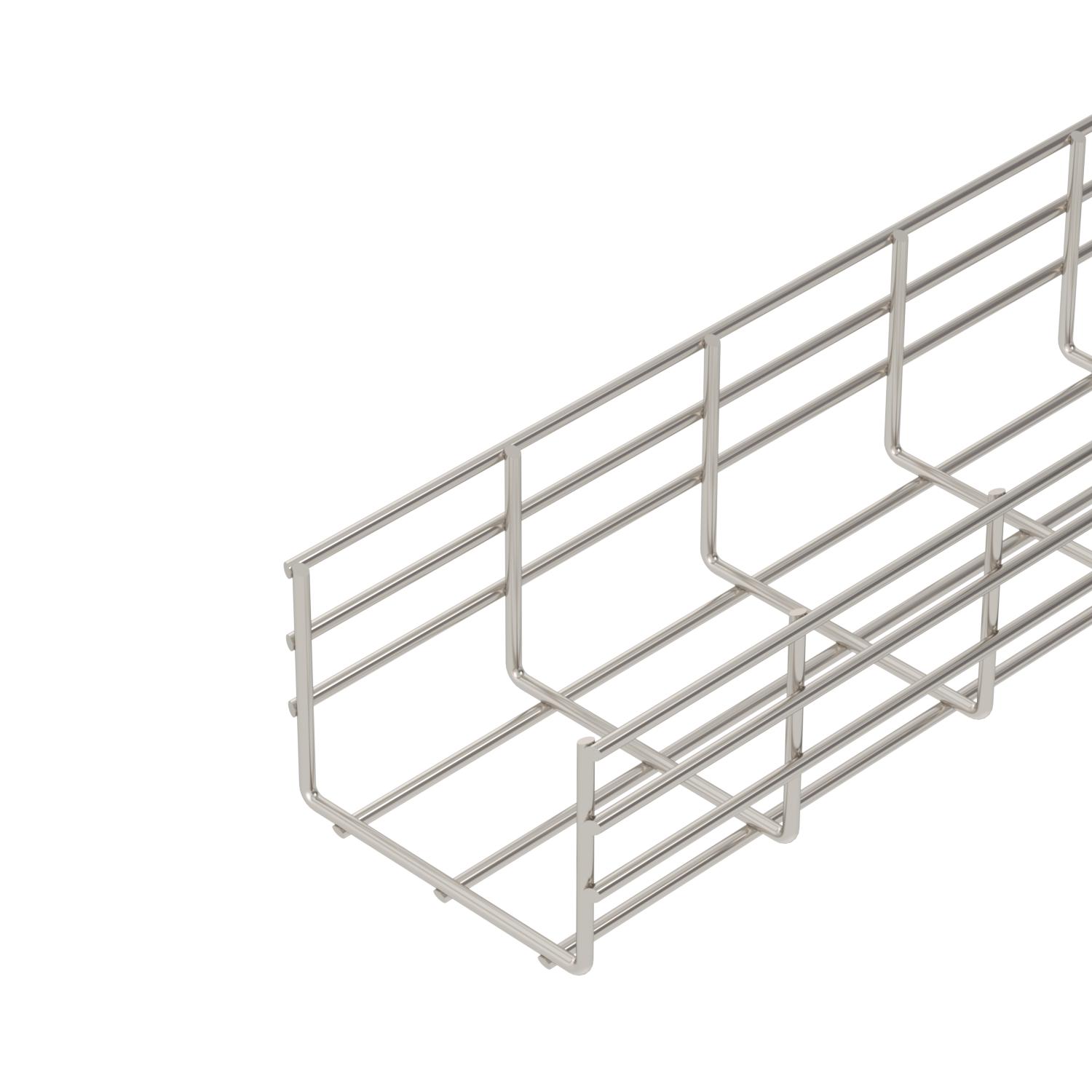

Passerella grigliata pesante SGR 105 A2

N. art. 6003623 | EAN 4012196622047

3000 mm
105 mm
6 mm
Descrizione del prodotto
Descrizione del prodotto

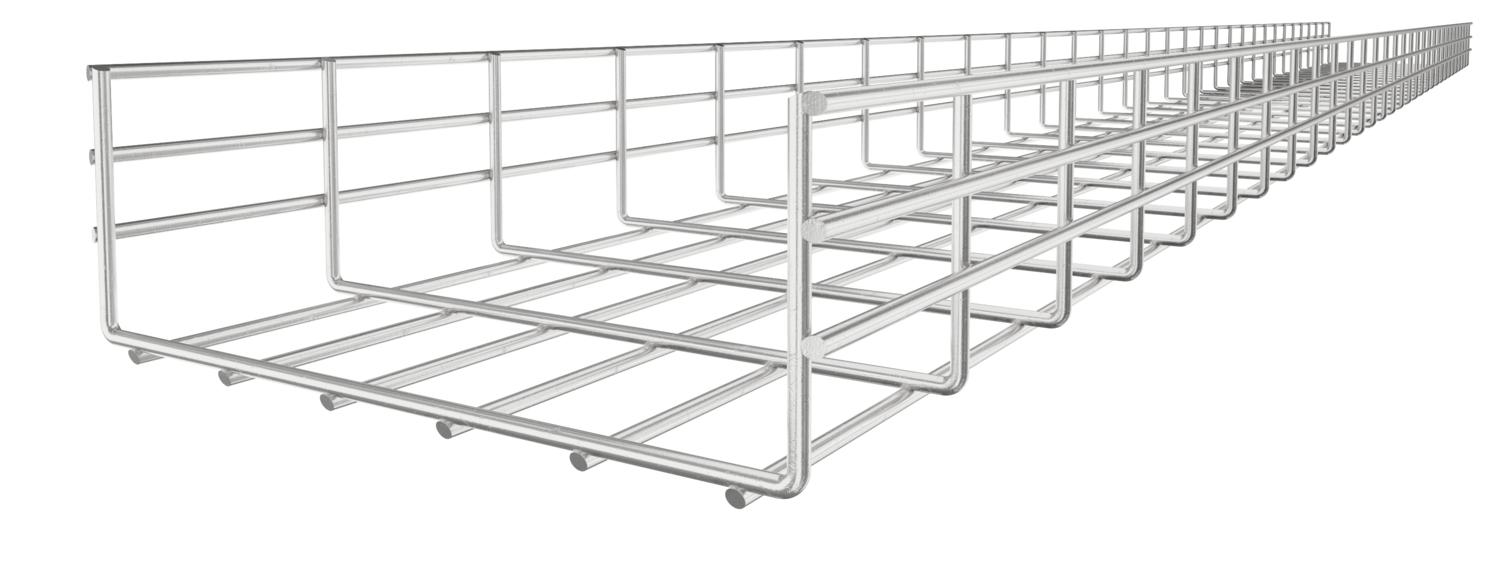

Passerella grigliata composta da fili in acciaio saldati a punto con bordo di altezza pari a 105 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.
  • Schermatura magnetica
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Passerella grigliata, altezza del bordo 105 mm
Dati tecnici

Misure

Altezza 105 mm
Altezza 4,13 in
Colore acciaio inox
Diametro filo 6 mm
Dimensione B 150 mm
Dimensionee 105x150x3000
Distanza tra gli appoggi 1,0 m 3,1 kN/m
Distanza tra gli appoggi 1,5 m 1,75 kN/m
Distanza tra gli appoggi 2,0 m 1,15 kN/m
Distanza tra gli appoggi 2,5 m 0,79 kN/m
Distanza tra gli appoggi 3,0 m 0,6 kN/m
Distanza tra gli appoggi 3,5 m 0,5 kN/m
Distanza tra gli appoggi 4,0 m 0,4 kN/m
Forma del profilato Forma a U
Impronta CO₂ (GWP) dalla culla al cancello 13,413 kg CO₂e / 1 Metro
Larghezza 150 mm
Larghezza 5,91 in
Lughezza. 3000 mm
Materiale Acciaio INOX 1.4301
Separatore integrato NULL
Sezione utile 130 cm²
Sezione utile 13000 mm²
Superficie non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione connettore senza connettore

Dati tecnici

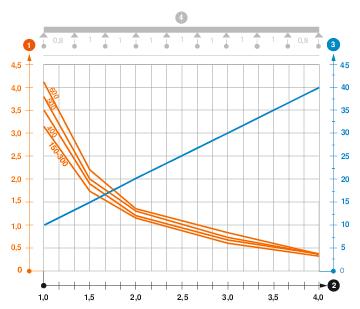

Schema di sollecitazione passerella grigliata tipo SGR 105

Schema di sollecitazione passerella grigliata tipo SGR 105
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Diametro filo Sezione utile N. art. Quantità Conf. Prezzo di listino IVA escl.
SGR 105 150 A2 3000 mm 150 mm 105 mm 6 mm 130 cm² 6003623
3 m 143,00 CHF Prezzo / 1 m
SGR 105 200 A2 3000 mm 200 mm 105 mm 6 mm 175 cm² 6003625
3 m 157,79 CHF Prezzo / 1 m
SGR 105 300 A2 3000 mm 300 mm 105 mm 6 mm 268 cm² 6003627
3 m 186,03 CHF Prezzo / 1 m
SGR 105 400 A2 3000 mm 400 mm 105 mm 6 mm 363 cm² 6003629
3 m 221,18 CHF Prezzo / 1 m
SGR 105 500 A2 3000 mm 500 mm 105 mm 6 mm 459 cm² 6003631
3 m 259,17 CHF Prezzo / 1 m
SGR 105 600 A2 3000 mm 600 mm 105 mm 6 mm 554 cm² 6003633
3 m 330,79 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Morsetto per giunzione A2 Morsetto per giunzione A2 GUV 6 A2 6016574
20 pz 5,55 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Calotte di protezione Calotte di protezione SGR KS OR ----- 6003758
500 pz 24,33 CHF Prezzo / 100 pz
Separatore 85 A2 Separatore 85 A2 TSG 85 A2 ----- 6062173
3 m 52,90 CHF Prezzo / 1 m
Fissaggio coperchio, universale A2 Fissaggio coperchio, universale A2 DKU A2 127 028 809 6065600
20 pz 135,20 CHF Prezzo / 100 pz
Piastra uscita cavo A2 Piastra uscita cavo A2 KAB GR A2 ----- 6220145
10 pz 31,19 CHF Prezzo / 1 pz
