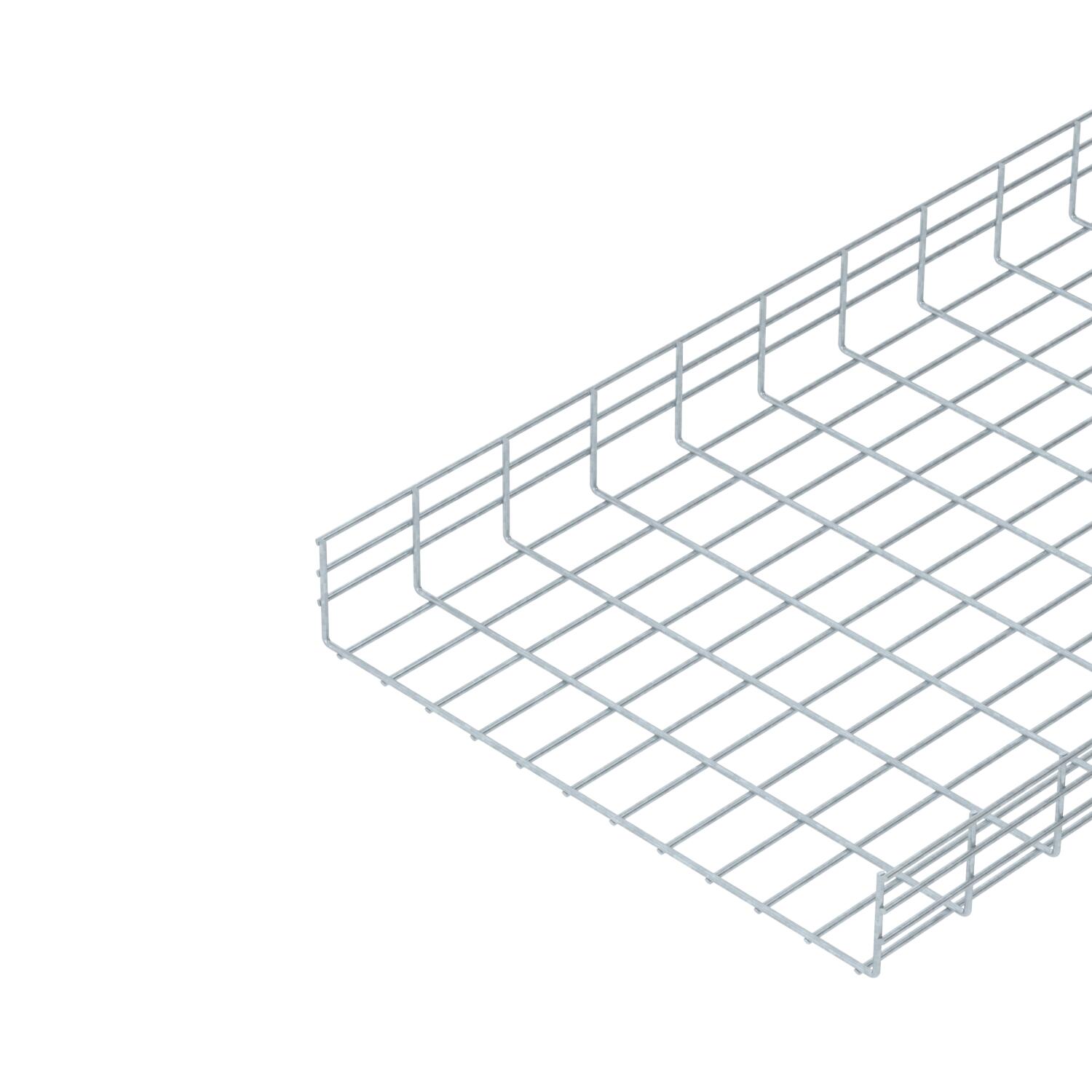

Passerella grigliata pesante SGR 105 FT

N. art. 6003616 | EAN 4012196397747

3000 mm
105 mm
6 mm
no
Descrizione del prodotto

Descrizione del prodotto

Passerella grigliata composta da fili in acciaio saldati a punto con bordo di altezza pari a 105 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.
  • Schermatura magnetica
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Passerella grigliata, altezza del bordo 105 mm
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no

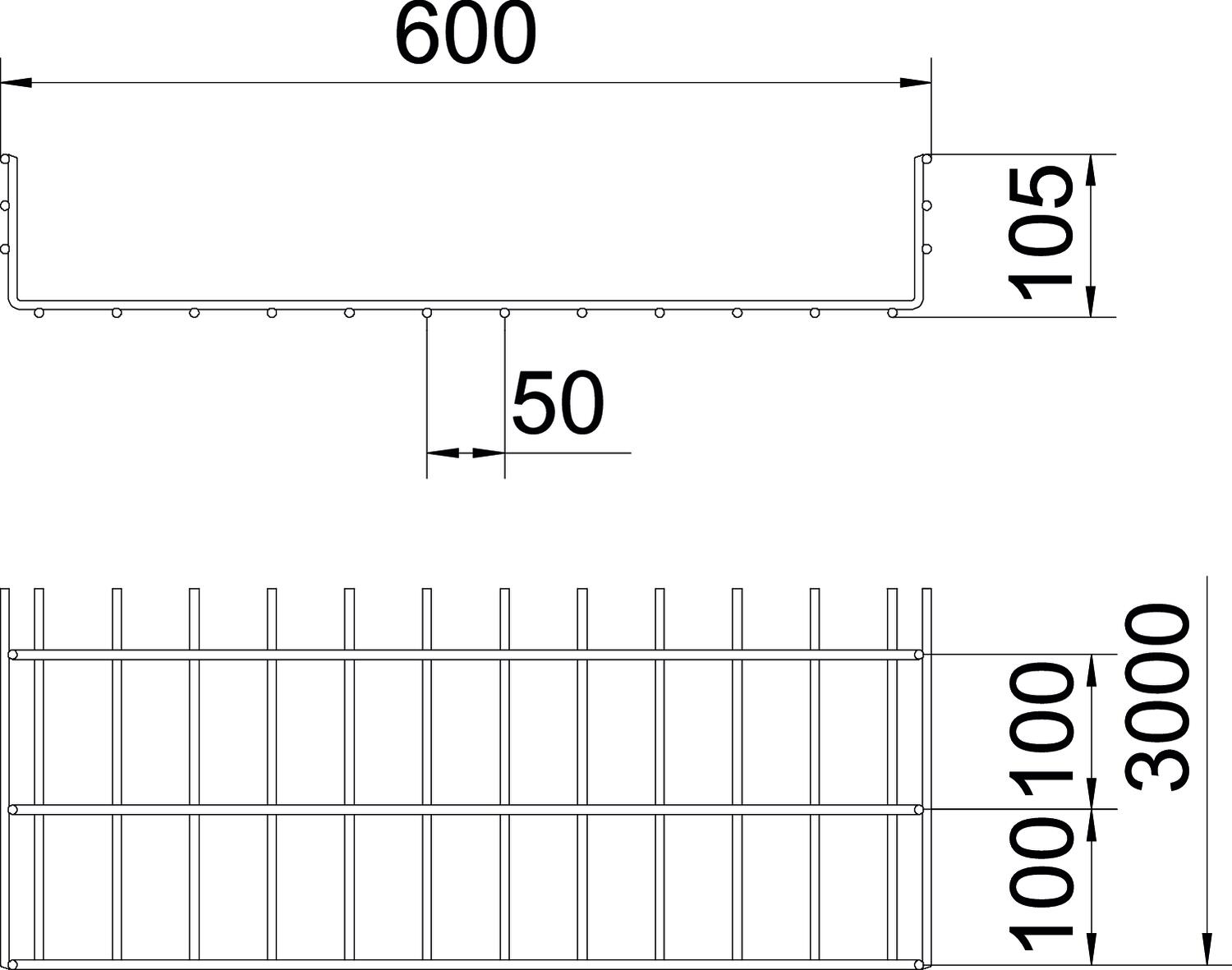

Altezza 105 mm
Altezza 4,13 in
Diametro filo 6 mm
Dimensione B 600 mm
Dimensionee 105x600x3000
Distanza tra gli appoggi 1,0 m 4,1 kN/m
Distanza tra gli appoggi 1,5 m 2,2 kN/m
Distanza tra gli appoggi 2,0 m 1,35 kN/m
Distanza tra gli appoggi 2,5 m 0,95 kN/m
Distanza tra gli appoggi 3,0 m 0,8 kN/m
Distanza tra gli appoggi 3,5 m 0,7 kN/m
Distanza tra gli appoggi 4,0 m 0,45 kN/m
Forma del profilato Forma a U
Larghezza 600 mm
Larghezza 23,62 in
Lughezza. 3000 mm
Mantenimento funzionale no
Materiale Acciaio
Sezione utile 55400 mm²
Sezione utile 554 cm²
Superficie zincato a caldo per immersione
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore senza connettore

Dati tecnici

Schema di sollecitazione passerella grigliata tipo SGR 105

Schema di sollecitazione passerella grigliata tipo SGR 105
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Diametro filo Sezione utile Mantenimento funzionale N. art. Quantità Conf. Prezzo di listino IVA escl.
SGR 105 150 FT 3000 mm 150 mm 105 mm 6 mm 130 cm² no 6003175
3 m 45,13 CHF Prezzo / 1 m
SGR 105 200 FT 3000 mm 200 mm 105 mm 6 mm 175 cm² no 6003214
3 m 55,68 CHF Prezzo / 1 m
SGR 105 300 FT 3000 mm 300 mm 105 mm 6 mm 268 cm² no 6003309
3 m 77,00 CHF Prezzo / 1 m
SGR 105 400 FT 3000 mm 400 mm 105 mm 6 mm 363 cm² no 6003402
3 m 83,40 CHF Prezzo / 1 m
SGR 105 500 FT 3000 mm 500 mm 105 mm 6 mm 459 cm² no 6003515
3 m 107,39 CHF Prezzo / 1 m
SGR 105 600 FT 3000 mm 600 mm 105 mm 6 mm 554 cm² no 6003616
3 m 118,90 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Connettore a giunto FT Connettore a giunto FT GUV 6 FT ----- 6016573
20 pz 4,02 CHF Prezzo / 1 pz
Coperchio, non forato DD Coperchio, non forato DD DRLU 600 DD 127 013 389 6052674
3 m 102,31 CHF Prezzo / 1 m

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Calotte di protezione Calotte di protezione SGR KS OR ----- 6003758
500 pz 24,33 CHF Prezzo / 100 pz
Separatore 85 DD Separatore 85 DD TSG 85 DD 127 063 689 6062331
3 m 19,30 CHF Prezzo / 1 m
Fissaggio coperchio, universale A2 Fissaggio coperchio, universale A2 DKU A2 127 028 809 6065600
20 pz 135,20 CHF Prezzo / 100 pz
Piastra uscita cavo FT Piastra uscita cavo FT KAB GR FT ----- 6220142
10 pz 13,38 CHF Prezzo / 1 pz
Download

Download

Download
Download

Dichiarazione di conformità SGR 105 600 FT / 6003616 , 0.16MB , pdf
Download
REACH Dichiarazione di conformità SGR 105 600 FT / 6003616 , 0.12MB , pdf

Download

Download
Download

SGR 105 600 FT / 6003616 SGR 105 600 FT / 6003616
