Passerella grigliata pesante SGR 155 FT

N. art. 6003692 | EAN 4012195380276

3000 mm
155 mm
6 mm
no
Descrizione del prodotto

Descrizione del prodotto

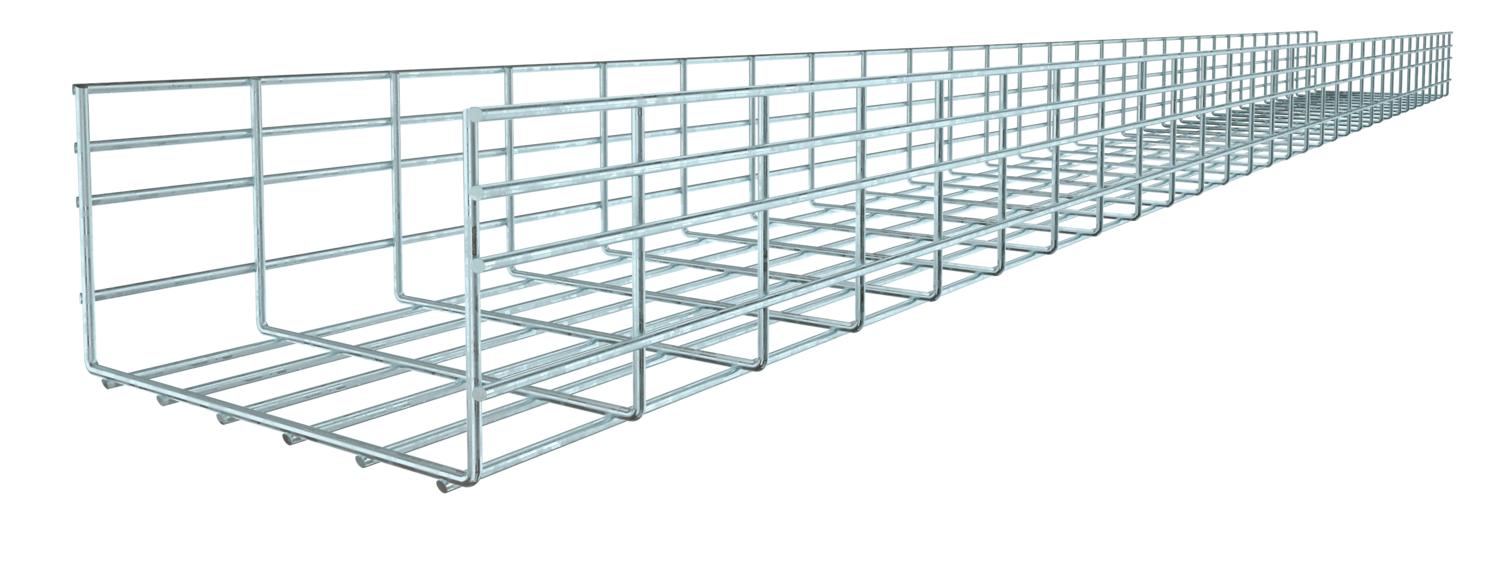

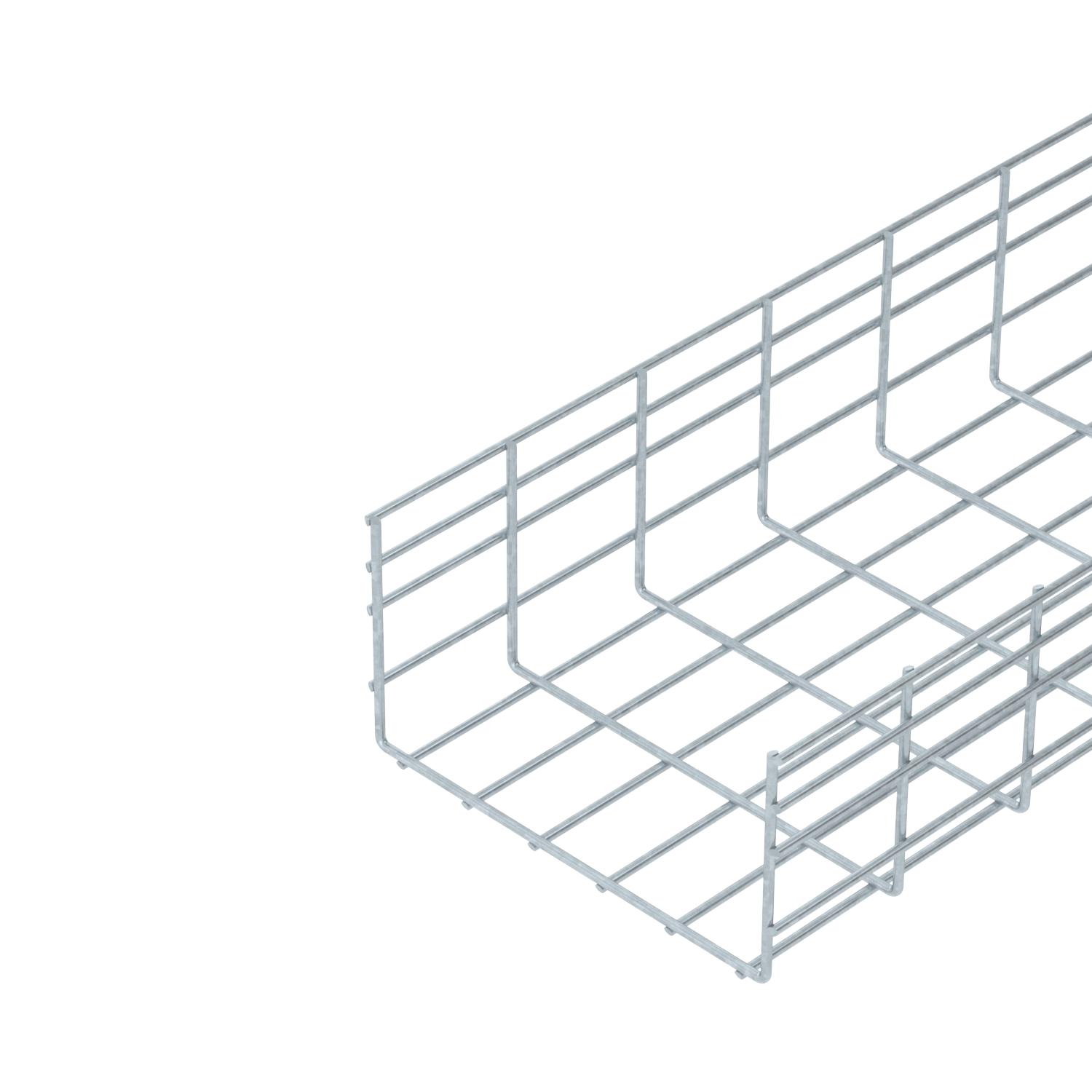

Passerella grigliata composta da fili in acciaio saldati a punto con bordo di altezza pari a 155 mm.

Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.
  • Schermatura magnetica
  • Underwriters Laboratories Inc., USA & Canada
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 6,1 in
Altezza 155 mm
Connettore senza viti no
Diametro filo 6 mm
Dimensione B 300 mm

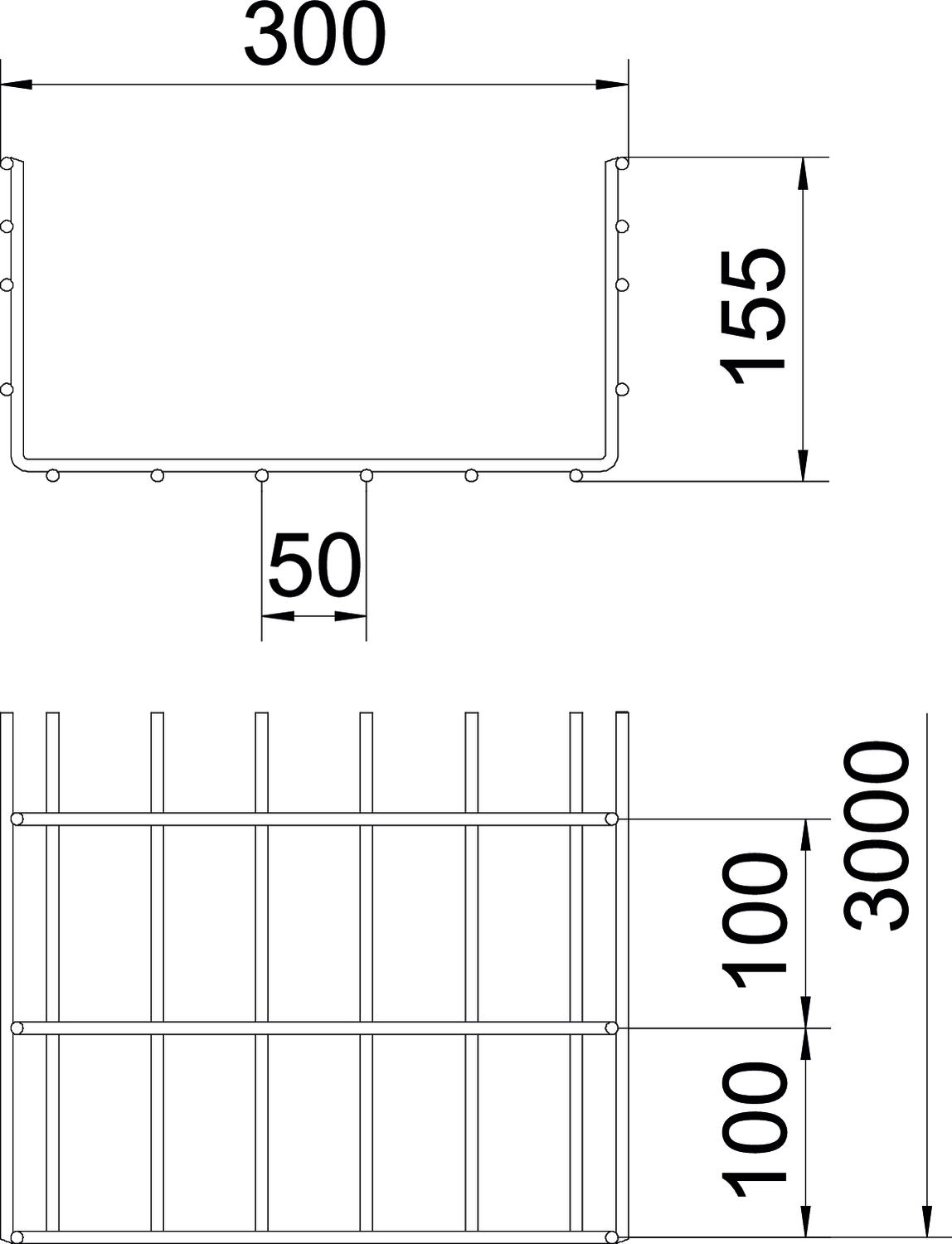

Dimensionee 155x300x3000
Distanza tra gli appoggi 1,0 m 4,1 kN/m
Distanza tra gli appoggi 1,5 m 2,4 kN/m
Distanza tra gli appoggi 2,0 m 1,55 kN/m
Distanza tra gli appoggi 2,5 m 1,13 kN/m
Distanza tra gli appoggi 3,0 m 0,95 kN/m
Distanza tra gli appoggi 3,5 m 0,84 kN/m
Distanza tra gli appoggi 4,0 m 0,6 kN/m
Forma del profilato Forma a U
Larghezza 11,81 in
Larghezza 300 mm
Lughezza. 3000 mm
Mantenimento funzionale no
Materiale Acciaio
Separatore integrato NULL
Sezione utile 438 cm²
Sezione utile 34800 mm²
Superficie zincato a caldo per immersione
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore senza connettore

Dati tecnici

Schema di sollecitazione passerella grigliata tipo SGR 155

Schema di sollecitazione passerella grigliata tipo SGR 155
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Diametro filo Sezione utile Mantenimento funzionale N. art. Quantità Conf. Prezzo di listino IVA escl.
SGR 155 300 FT 3000 mm 300 mm 155 mm 6 mm 438 cm² no 6003692
3 m 102,51 CHF Prezzo / 1 m
SGR 155 450 FT 3000 mm 450 mm 155 mm 6 mm 663 cm² no 6003695
3 m 122,24 CHF Prezzo / 1 m
SGR 155 500 FT 3000 mm 500 mm 155 mm 6 mm 738 cm² no 6003696
3 m 132,91 CHF Prezzo / 1 m
SGR 155 600 FT 3000 mm 600 mm 155 mm 6 mm 888 cm² no 6003698
3 m 152,58 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.

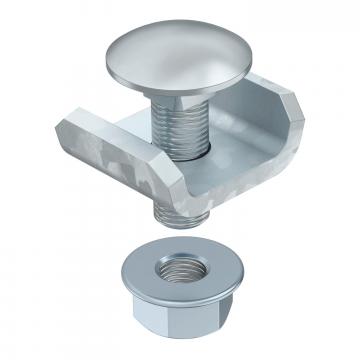

Connettore a giunto FT Connettore a giunto FT GUV 6 FT ----- 6016573
20 pz 4,02 CHF Prezzo / 1 pz
Coperchio, non forato DD Coperchio, non forato DD DRLU 300 DD 127 013 349 6052656
3 m 47,12 CHF Prezzo / 1 m

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Calotte di protezione Calotte di protezione SGR KS OR ----- 6003758
500 pz 24,33 CHF Prezzo / 100 pz
Separatore 135 DD Separatore 135 DD TSG 135 DD ----- 6062338
3 m 29,16 CHF Prezzo / 1 m
Fissaggio coperchio, universale A2 Fissaggio coperchio, universale A2 DKU A2 127 028 809 6065600
20 pz 135,20 CHF Prezzo / 100 pz
Piastra uscita cavo FT Piastra uscita cavo FT KAB GR FT ----- 6220142
10 pz 13,38 CHF Prezzo / 1 pz
Download

Download

Download
Download

Dichiarazione di conformità SGR 155 300 FT / 6003692 , 0.16MB , pdf
Download
REACH Dichiarazione di conformità SGR 155 300 FT / 6003692 , 0.12MB , pdf

Download
Download

SGR 155 300 FT / 6003692 SGR 155 300 FT / 6003692
