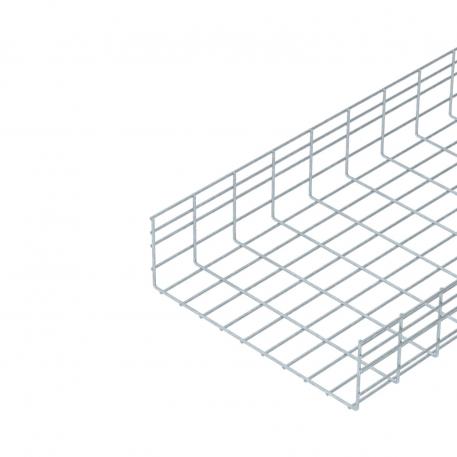

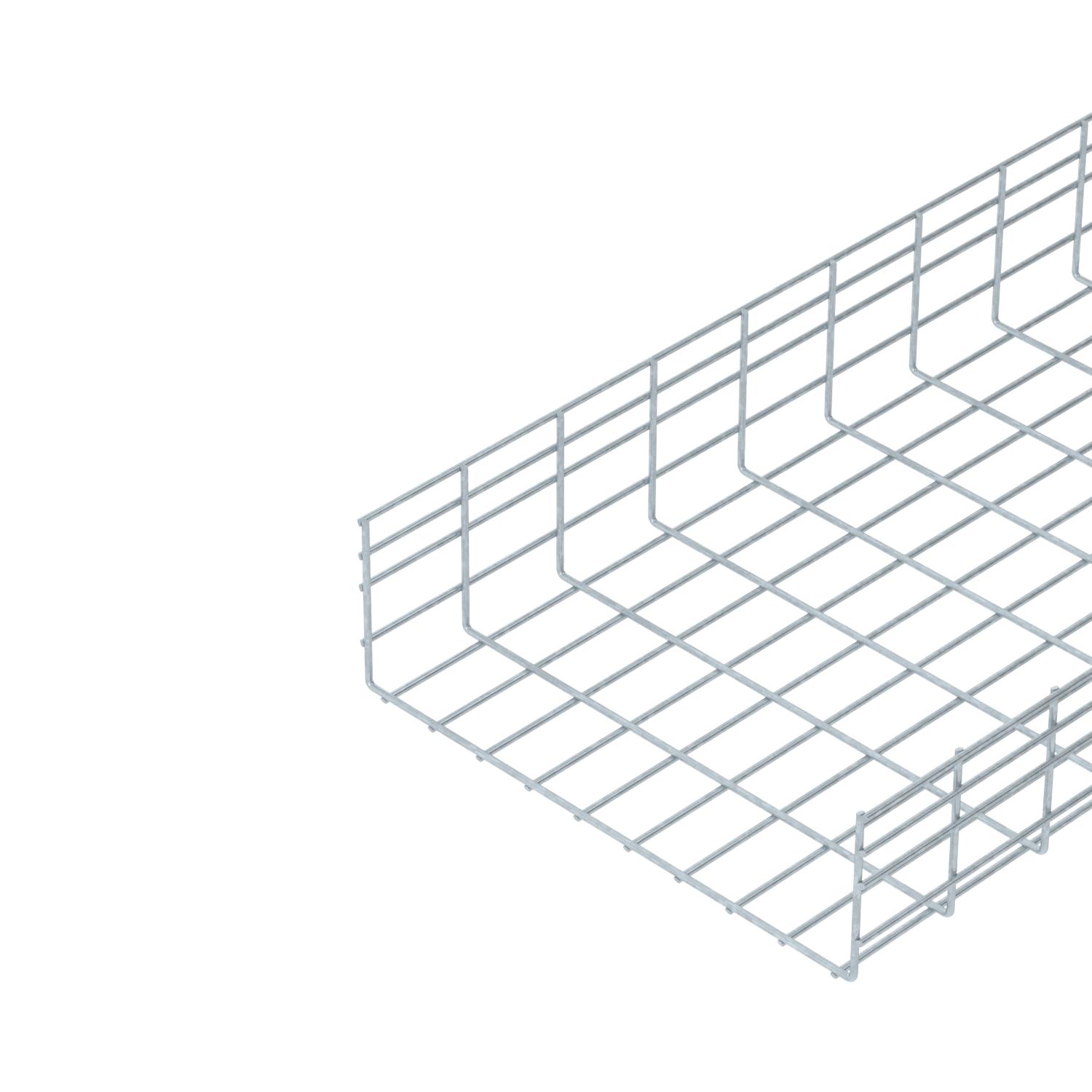

Passerella grigliata pesante SGR 155 FT 3000 | 500 | 155 | 6 | 738 | no

Passerella grigliata pesante SGR 155 FT

N. art. 6003696 | EAN 4012195382553

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Altezza	155 mm

Diametro filo	6 mm

Sezione utile

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

Passerella grigliata composta da fili in acciaio saldati a punto con bordo di altezza pari a 155 mm.

Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	155 mm
Altezza	6,1 in
Colore	zinco
Connettore senza viti	no
Diametro filo	6 mm
Dimensione B	500 mm

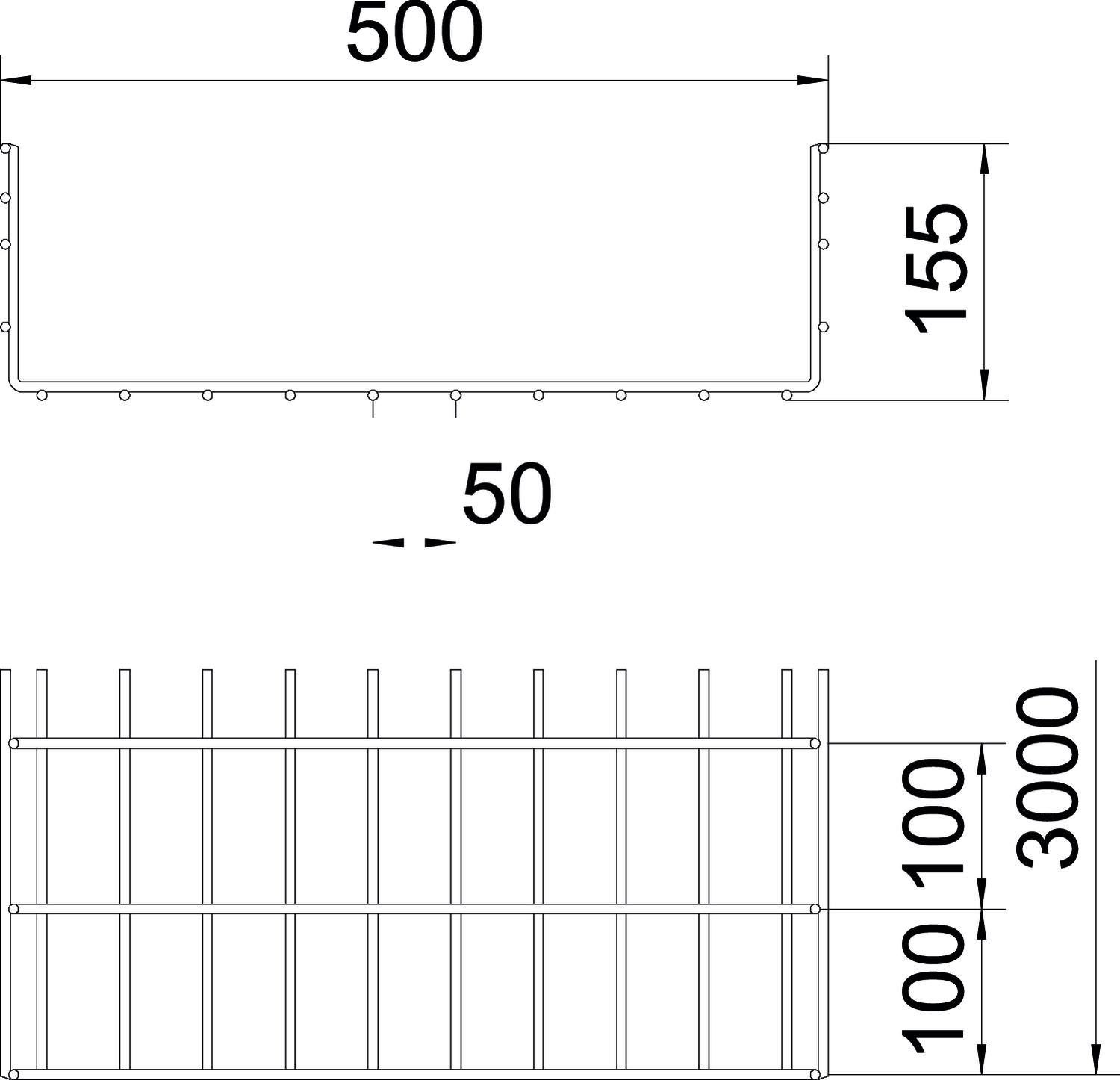

Dimensionee	155x500x3000
Distanza tra gli appoggi 1,0 m	4,5 kN/m
Distanza tra gli appoggi 1,5 m	2,6 kN/m
Distanza tra gli appoggi 2,0 m	1,6 kN/m
Distanza tra gli appoggi 2,5 m	1,15 kN/m
Distanza tra gli appoggi 3,0 m	1 kN/m
Distanza tra gli appoggi 3,5 m	0,92 kN/m
Distanza tra gli appoggi 4,0 m	0,65 kN/m

Forma del profilato	Forma a U
Impronta CO₂ (GWP) dalla culla al cancello	11,786 kg CO₂e / 1 Metro
Larghezza	19,69 in
Larghezza	500 mm
Lughezza.	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Separatore integrato	NULL
Sezione utile	738 cm²
Sezione utile	73800 mm²
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Schema di sollecitazione passerella grigliata tipo SGR 155

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro filo	Sezione utile	Mantenimento funzionale	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SGR 155 300 FT	3000 mm	300 mm	155 mm	6 mm	438 cm²	no	6003692	m	3 m	102,51 CHF Prezzo / 1 m
SGR 155 450 FT	3000 mm	450 mm	155 mm	6 mm	663 cm²	no	6003695	m	3 m	122,24 CHF Prezzo / 1 m
SGR 155 500 FT	3000 mm	500 mm	155 mm	6 mm	738 cm²	no	6003696	m	3 m	132,91 CHF Prezzo / 1 m
SGR 155 600 FT	3000 mm	600 mm	155 mm	6 mm	888 cm²	no	6003698	m	3 m	152,58 CHF Prezzo / 1 m
