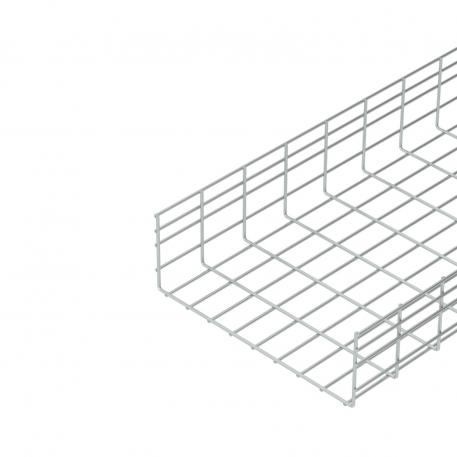

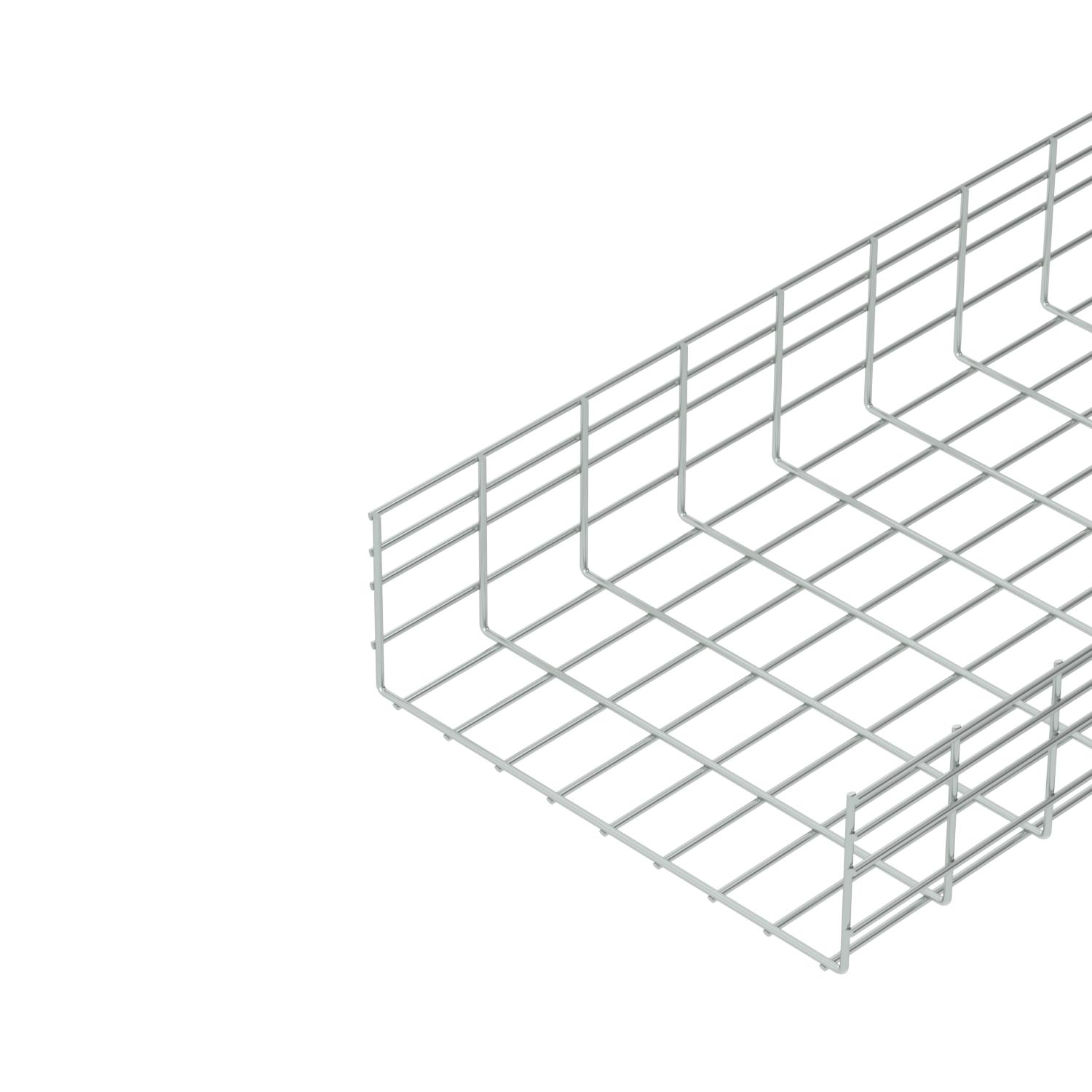

Passerella grigliata pesante SGR 155 G

N. art. 6003684 | EAN 4012195380160

3000 mm
155 mm
6 mm
no
Descrizione del prodotto
Descrizione del prodotto
Passerella grigliata composta da fili in acciaio saldati a punto con bordo di altezza pari a 155 mm.

Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.
  • Underwriters Laboratories Inc., USA
  • Schermatura magnetica
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 155 mm
Altezza 6,1 in
Colore zinco
Connettore senza viti no
Diametro filo 6 mm
Dimensione B 450 mm

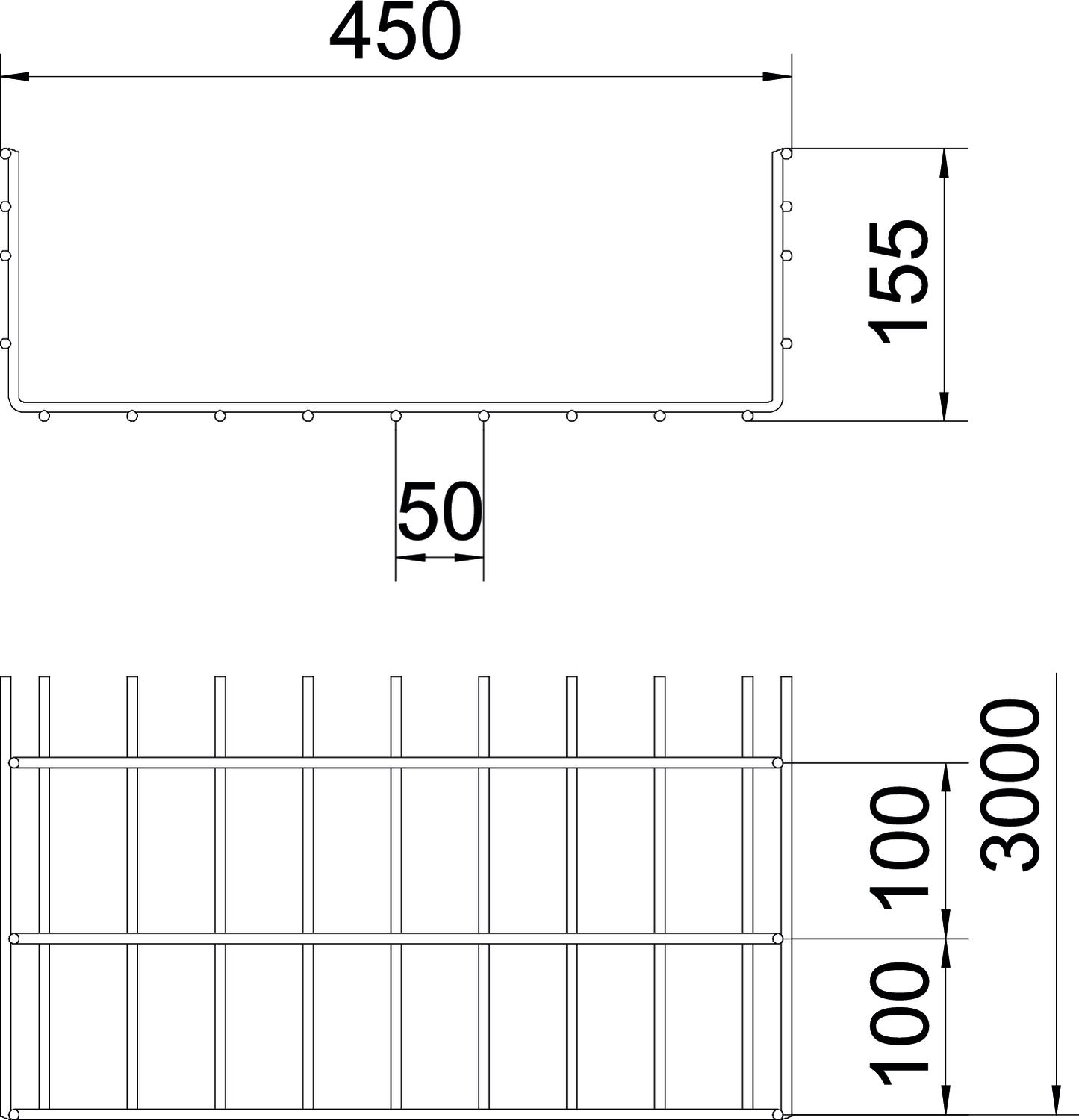

Dimensionee 155x450x3000
Distanza tra gli appoggi 1,0 m 4,1 kN/m
Distanza tra gli appoggi 1,5 m 2,5 kN/m
Distanza tra gli appoggi 2,0 m 1,6 kN/m
Distanza tra gli appoggi 2,5 m 1,15 kN/m
Distanza tra gli appoggi 3,0 m 0,95 kN/m
Distanza tra gli appoggi 3,5 m 0,83 kN/m
Distanza tra gli appoggi 4,0 m 0,6 kN/m
Forma del profilato Forma a U
Impronta CO₂ (GWP) dalla culla al cancello 9,967 kg CO₂e / 1 Metro
Larghezza 450 mm
Larghezza 17,72 in
Lughezza. 3000 mm
Mantenimento funzionale no
Materiale Acciaio
Separatore integrato NULL
Sezione utile 663 cm²
Sezione utile 66300 mm²
Superficie zincato galvanicamente
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore senza connettore

Dati tecnici

Schema di sollecitazione passerella grigliata tipo SGR 155

Schema di sollecitazione passerella grigliata tipo SGR 155
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Diametro filo Sezione utile Mantenimento funzionale N. art. Quantità Conf. Prezzo di listino IVA escl.
SGR 155 300 G 3000 mm 300 mm 155 mm 6 mm 438 cm² no 6003681
3 m 69,10 CHF Prezzo / 1 m
SGR 155 450 G 3000 mm 450 mm 155 mm 6 mm 663 cm² no 6003684
3 m 86,90 CHF Prezzo / 1 m
SGR 155 500 G 3000 mm 500 mm 155 mm 6 mm 738 cm² no 6003685
3 m 94,40 CHF Prezzo / 1 m
SGR 155 600 G 3000 mm 600 mm 155 mm 6 mm 888 cm² no 6003687
3 m 117,00 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Connettore a giunto G Connettore a giunto G GUV 6 G 6016572
20 pz 3,52 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Calotte di protezione Calotte di protezione SGR KS OR 6003758
500 pz 24,33 CHF Prezzo / 100 pz
Separatore 135 FS Separatore 135 FS TSG 135 FS 6062132
3 m 20,67 CHF Prezzo / 1 m
Piastra uscita cavo FS Piastra uscita cavo FS KAB GR FS 6220139
10 pz 10,49 CHF Prezzo / 1 pz
