Passerella grigliata pesante SGR 155 G 3000 | 500 | 155 | 6 | 738 | no

Passerella grigliata pesante SGR 155 G

N. art. 6003685 | EAN 4012195382546

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Altezza	155 mm

Diametro filo	6 mm

Sezione utile

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

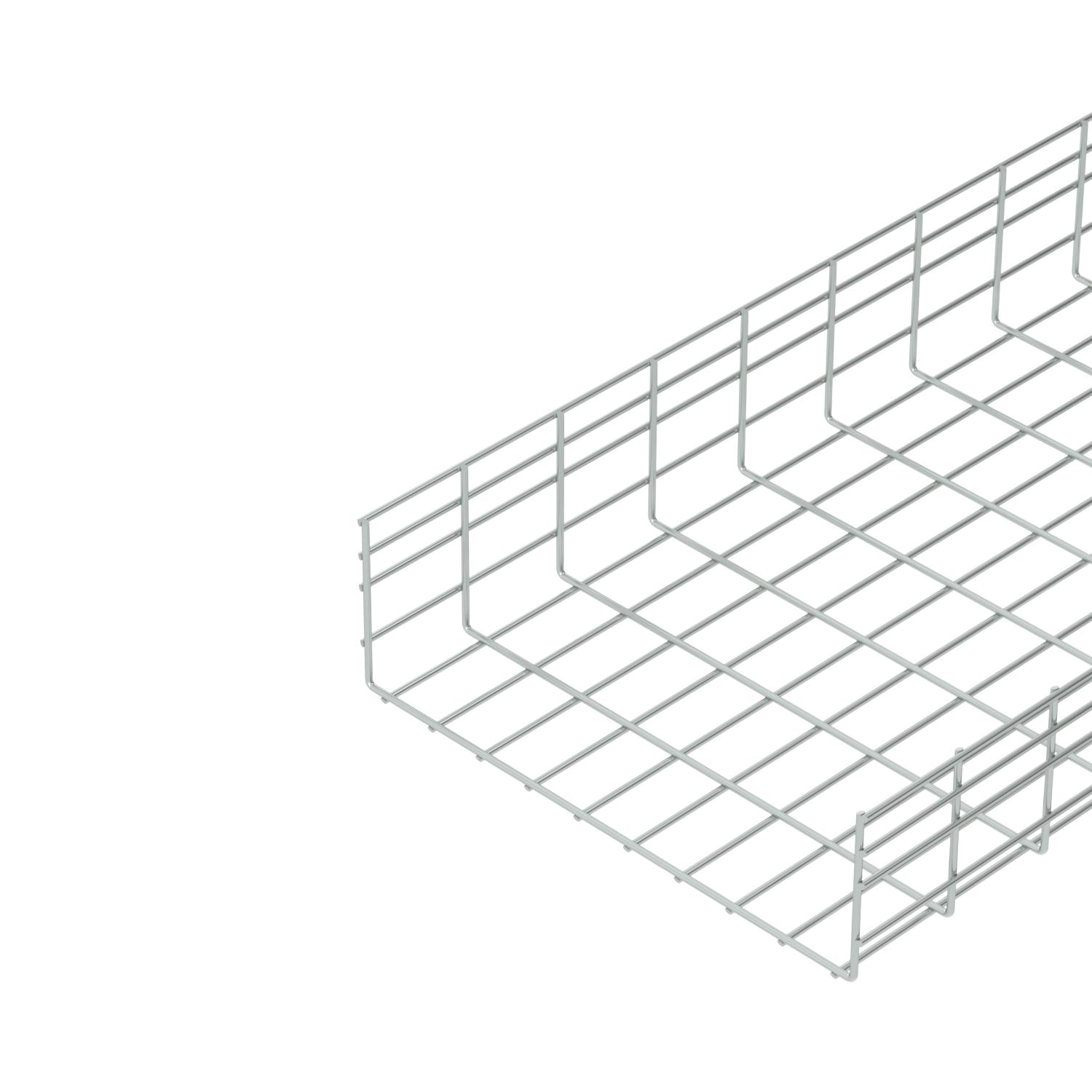

Passerella grigliata composta da fili in acciaio saldati a punto con bordo di altezza pari a 155 mm.

Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	155 mm
Altezza	6,1 in
Colore	zinco
Connettore senza viti	no
Diametro filo	6 mm
Dimensione B	500 mm

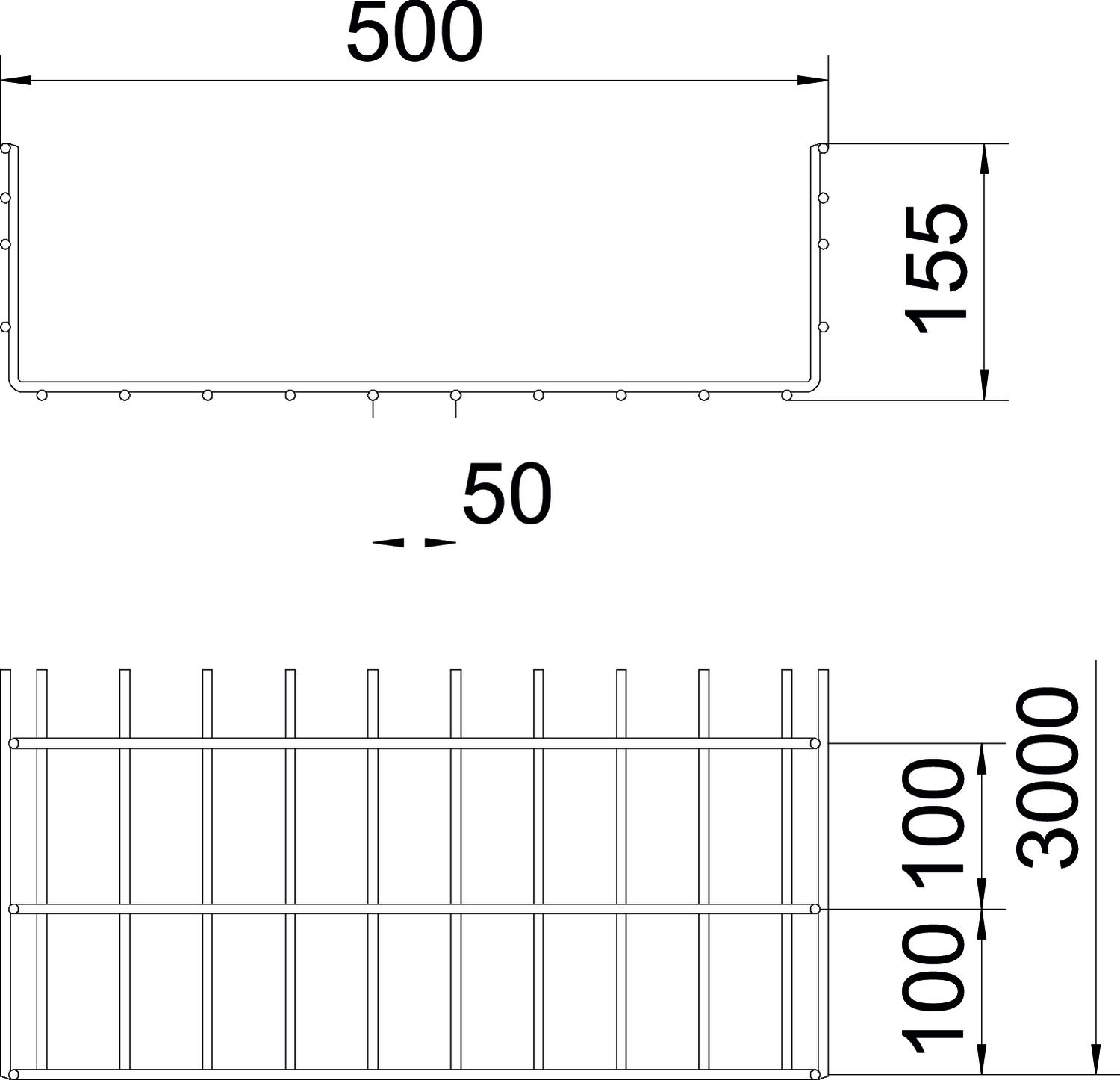

Dimensionee	155x500x3000
Distanza tra gli appoggi 1,0 m	4,5 kN/m
Distanza tra gli appoggi 1,5 m	2,6 kN/m
Distanza tra gli appoggi 2,0 m	1,6 kN/m
Distanza tra gli appoggi 2,5 m	1,15 kN/m
Distanza tra gli appoggi 3,0 m	1 kN/m
Distanza tra gli appoggi 3,5 m	0,92 kN/m
Distanza tra gli appoggi 4,0 m	0,65 kN/m

Forma del profilato	Forma a U
Impronta CO₂ (GWP) dalla culla al cancello	10,636 kg CO₂e / 1 Metro
Larghezza	500 mm
Larghezza	19,69 in
Lughezza.	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Separatore integrato	NULL
Sezione utile	73800 mm²
Sezione utile	738 cm²
Superficie	zincato galvanicamente
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Schema di sollecitazione passerella grigliata tipo SGR 155

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro filo	Sezione utile	Mantenimento funzionale	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SGR 155 300 G	3000 mm	300 mm	155 mm	6 mm	438 cm²	no	6003681	m	3 m	69,10 CHF Prezzo / 1 m
SGR 155 450 G	3000 mm	450 mm	155 mm	6 mm	663 cm²	no	6003684	m	3 m	86,90 CHF Prezzo / 1 m
SGR 155 500 G	3000 mm	500 mm	155 mm	6 mm	738 cm²	no	6003685	m	3 m	94,40 CHF Prezzo / 1 m
SGR 155 600 G	3000 mm	600 mm	155 mm	6 mm	888 cm²	no	6003687	m	3 m	117,00 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Connettore a giunto G	GUV 6 G	-----	6016572	pz	20 pz	3,52 CHF Prezzo / 1 pz
Coperchio, non forato FS	DRLU 500 FS	127 013 269	6052512	m	3 m	62,40 CHF Prezzo / 1 m

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Calotte di protezione	SGR KS OR	-----	6003758	pz	500 pz	24,33 CHF Prezzo / 100 pz
Separatore 135 FS	TSG 135 FS	-----	6062132	m	3 m	20,67 CHF Prezzo / 1 m
Fissaggio coperchio, universale A2	DKU A2	127 028 809	6065600	pz	20 pz	135,20 CHF Prezzo / 100 pz
Piastra uscita cavo FS	KAB GR FS	-----	6220139	pz	10 pz	10,49 CHF Prezzo / 1 pz
