Passerella grigliata pesante SGR 55 A2 3000 | 400 | 55 | 6 | 175 |

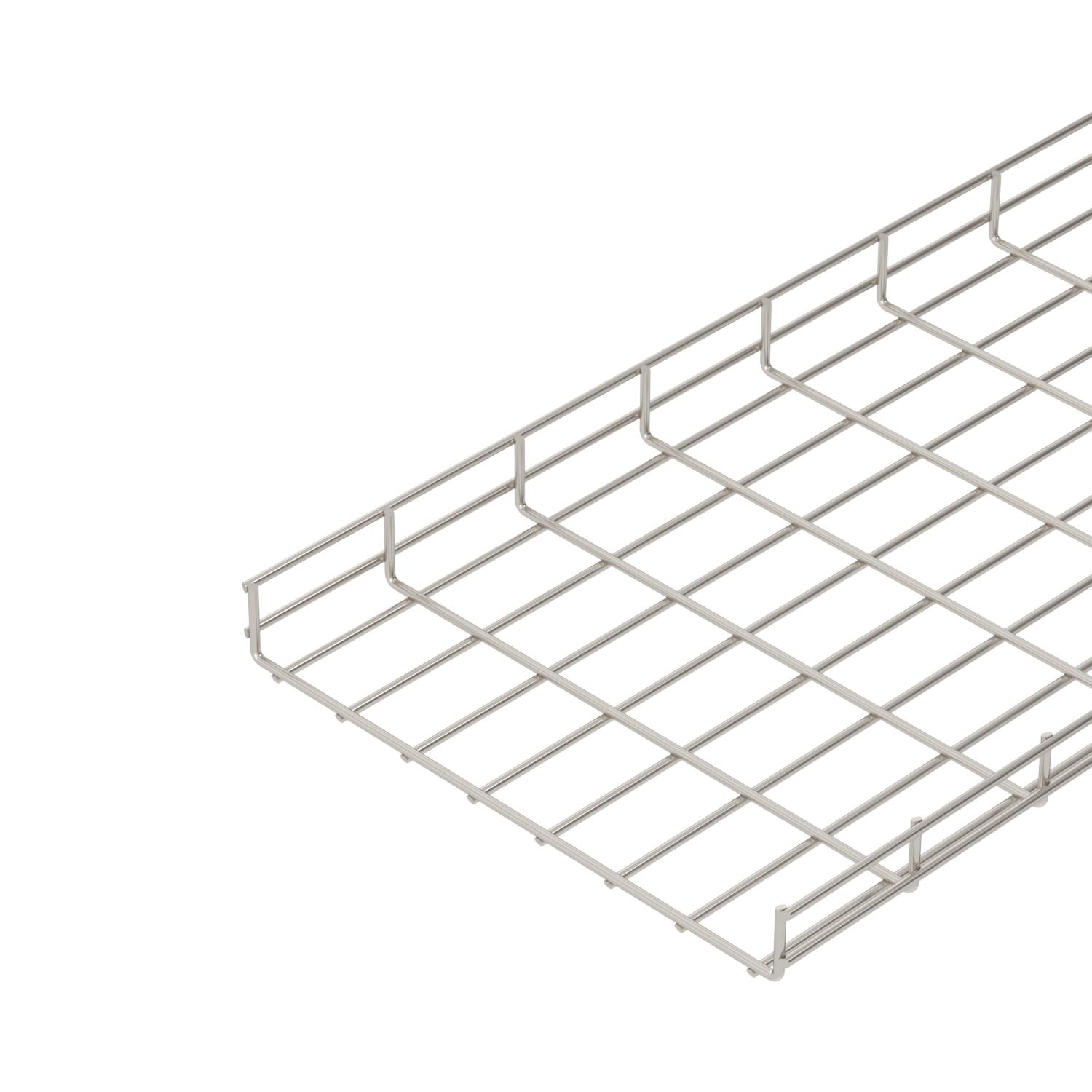

Passerella grigliata pesante SGR 55 A2

N. art. 6000933 | EAN 4012196448388

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Altezza	55 mm

Diametro filo	6 mm

Sezione utile

Descrizione del prodotto

Descrizione del prodotto

Passerella grigliata composta da fili in acciaio saldati a punto con bordo di altezza pari a 55 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.

Dati tecnici

Misure

Altezza	2,17 in
Altezza	55 mm
Colore	acciaio inox
Diametro filo	6 mm
Dimensione B	400 mm
Dimensionee	55x400x3000
Distanza tra gli appoggi 1,0 m	2,3 kN/m
Distanza tra gli appoggi 1,5 m	1,3 kN/m
Distanza tra gli appoggi 2,0 m	0,75 kN/m
Distanza tra gli appoggi 2,5 m	0,45 kN/m
Distanza tra gli appoggi 3,0 m	0,4 kN/m
Forma del profilato	Forma a U

Impronta CO₂ (GWP) dalla culla al cancello	18,391 kg CO₂e / 1 Metro
Larghezza	15,75 in
Larghezza	400 mm
Lughezza.	3000 mm
Materiale	Acciaio INOX 1.4301
Sezione utile	17500 mm²
Sezione utile	175 cm²
Superficie	non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione connettore	senza connettore

Dati tecnici

Schema di sollecitazione passerella grigliata tipo SGR 55

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro filo	Sezione utile	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SGR 55 100 A2	3000 mm	100 mm	55 mm	6 mm	40 cm²	6000909	m	3 m	75,98 CHF Prezzo / 1 m
SGR 55 150 A2	3000 mm	150 mm	55 mm	6 mm	63 cm²	6000913	m	3 m	91,85 CHF Prezzo / 1 m
SGR 55 200 A2	3000 mm	200 mm	55 mm	6 mm	87 cm²	6000917	m	3 m	110,11 CHF Prezzo / 1 m
SGR 55 300 A2	3000 mm	300 mm	55 mm	6 mm	129 cm²	6000925	m	3 m	150,87 CHF Prezzo / 1 m
SGR 55 400 A2	3000 mm	400 mm	55 mm	6 mm	175 cm²	6000933	m	3 m	176,11 CHF Prezzo / 1 m
SGR 55 500 A2	3000 mm	500 mm	55 mm	6 mm	220 cm²	6000941	m	3 m	198,57 CHF Prezzo / 1 m
SGR 55 600 A2	3000 mm	600 mm	55 mm	6 mm	265 cm²	6000958	m	3 m	237,17 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Morsetto per giunzione A2	GUV 6 A2	6016574	pz	20 pz	5,55 CHF Prezzo / 1 pz
Coperchio, non forato A2	DRLU 400 A2	6052837	m	3 m	188,57 CHF Prezzo / 1 m

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Calotte di protezione	SGR KS OR	-----	6003758	pz	500 pz	24,33 CHF Prezzo / 100 pz
Separatore 45 A2	TSG 45 A2	-----	6062025	m	3 m	31,37 CHF Prezzo / 1 m
Fissaggio coperchio, universale A2	DKU A2	127 028 809	6065600	pz	20 pz	135,20 CHF Prezzo / 100 pz
Piastra uscita cavo A2	KAB GR A2	-----	6220145	pz	10 pz	31,19 CHF Prezzo / 1 pz
