Passerella grigliata pesante SGR 55 A2

N. art. 6000941 | EAN 4012196622153

3000 mm
55 mm
6 mm
Descrizione del prodotto

Descrizione del prodotto

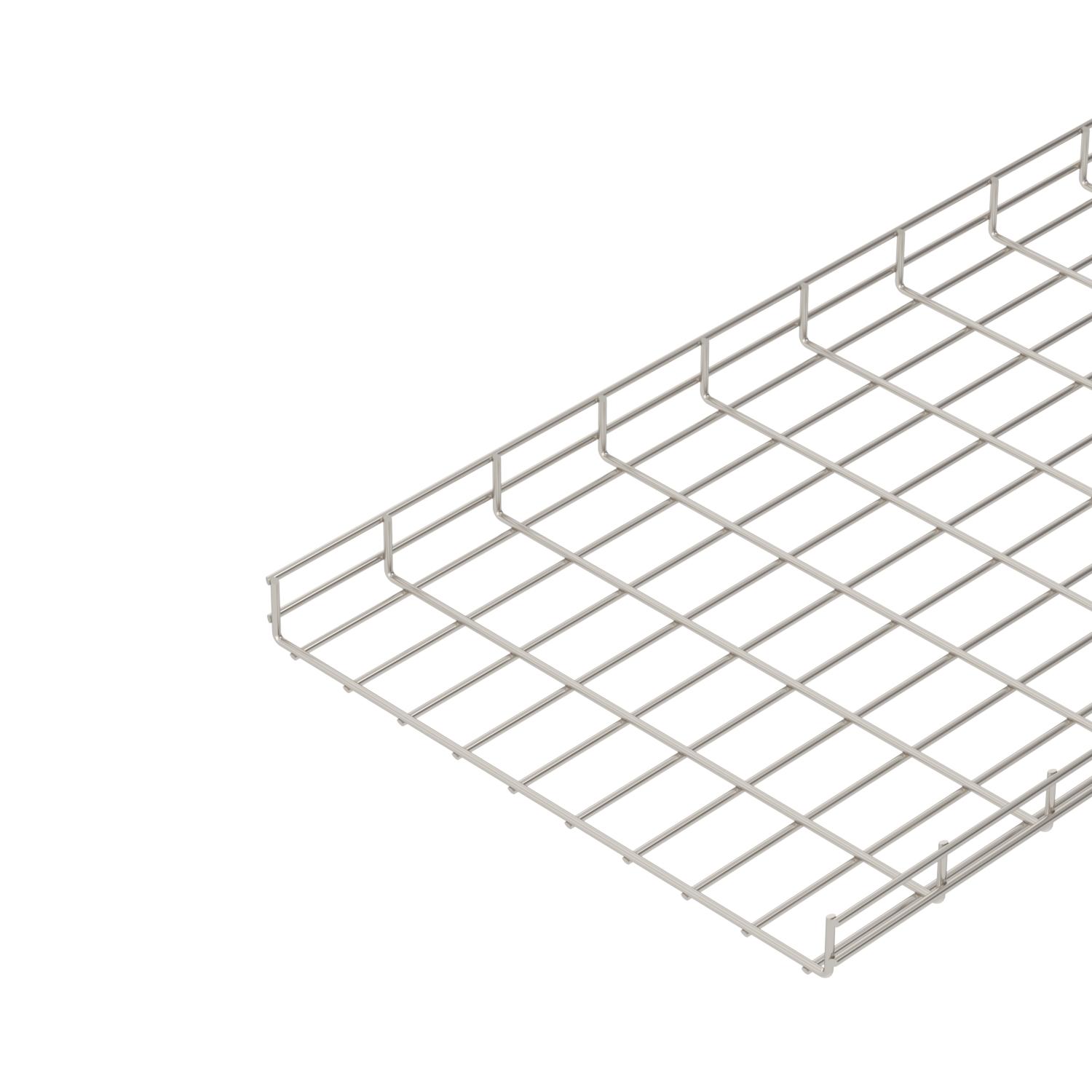

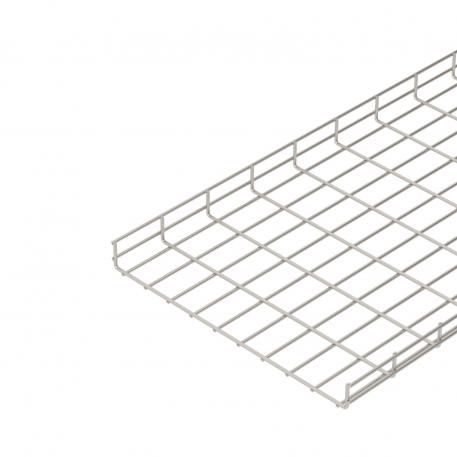

Passerella grigliata composta da fili in acciaio saldati a punto con bordo di altezza pari a 55 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Passerella grigliata, altezza del bordo 55 mm
Dati tecnici

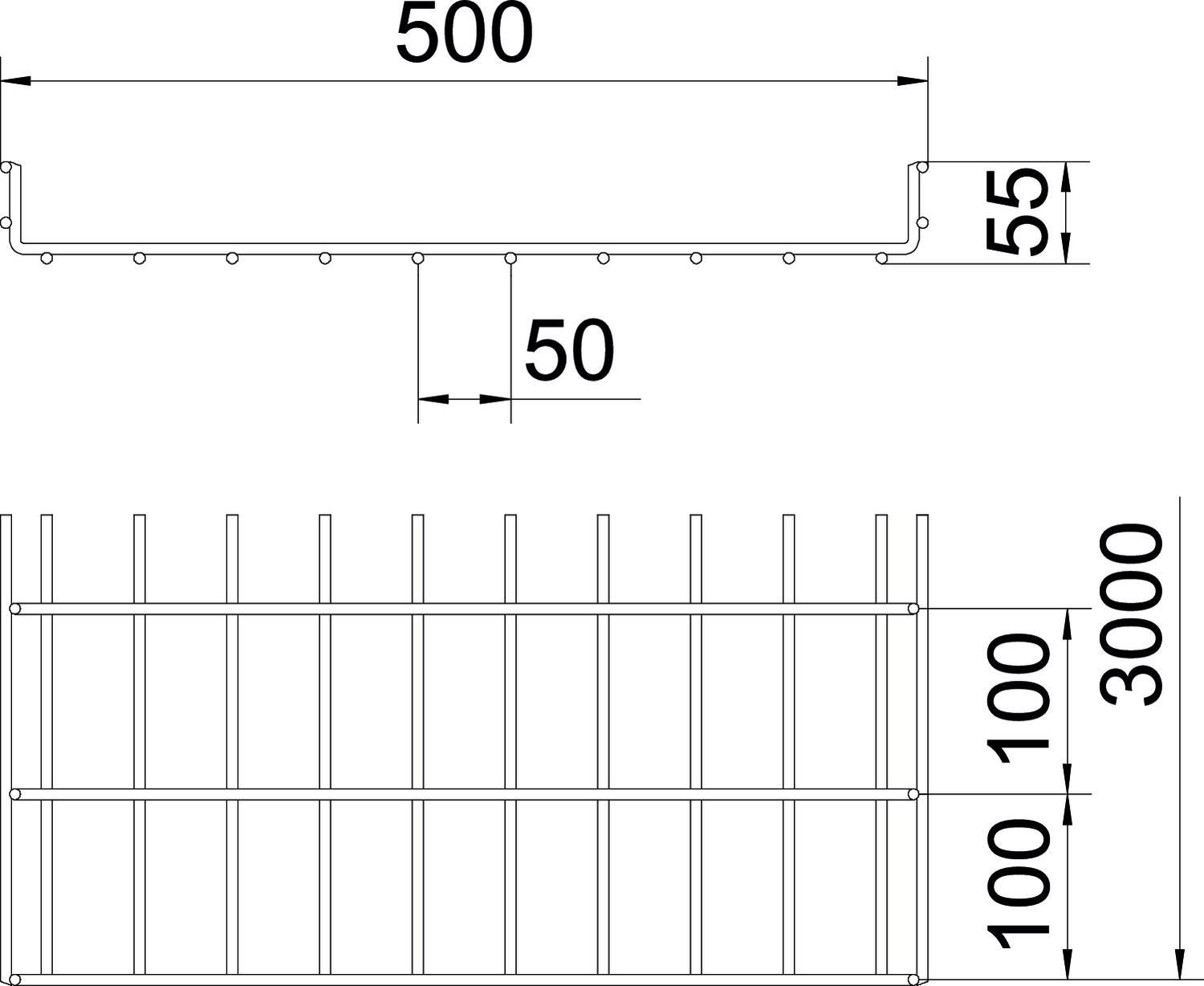

Misure

Altezza 2,17 in
Altezza 55 mm
Diametro filo 6 mm
Dimensione B 500 mm
Dimensionee 55x500x3000
Distanza tra gli appoggi 1,0 m 2,9 kN/m
Distanza tra gli appoggi 1,5 m 1,5 kN/m
Distanza tra gli appoggi 2,0 m 0,75 kN/m
Distanza tra gli appoggi 2,5 m 0,38 kN/m
Distanza tra gli appoggi 3,0 m 0,4 kN/m
Forma del profilato Forma a U
Larghezza 19,69 in
Larghezza 500 mm
Lughezza. 3000 mm
Materiale Acciaio INOX 1.4301
Sezione utile 22000 mm²
Sezione utile 220 cm²
Superficie non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione connettore senza connettore

Dati tecnici

Schema di sollecitazione passerella grigliata tipo SGR 55

Schema di sollecitazione passerella grigliata tipo SGR 55
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Diametro filo Sezione utile N. art. Quantità Conf. Prezzo di listino IVA escl.
SGR 55 100 A2 3000 mm 100 mm 55 mm 6 mm 40 cm² 6000909
3 m 75,98 CHF Prezzo / 1 m
SGR 55 150 A2 3000 mm 150 mm 55 mm 6 mm 63 cm² 6000913
3 m 91,85 CHF Prezzo / 1 m
SGR 55 200 A2 3000 mm 200 mm 55 mm 6 mm 87 cm² 6000917
3 m 110,11 CHF Prezzo / 1 m
SGR 55 300 A2 3000 mm 300 mm 55 mm 6 mm 129 cm² 6000925
3 m 150,87 CHF Prezzo / 1 m
SGR 55 400 A2 3000 mm 400 mm 55 mm 6 mm 175 cm² 6000933
3 m 176,11 CHF Prezzo / 1 m
SGR 55 500 A2 3000 mm 500 mm 55 mm 6 mm 220 cm² 6000941
3 m 198,57 CHF Prezzo / 1 m
SGR 55 600 A2 3000 mm 600 mm 55 mm 6 mm 265 cm² 6000958
3 m 237,17 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Morsetto per giunzione A2 Morsetto per giunzione A2 GUV 6 A2 6016574
20 pz 5,55 CHF Prezzo / 1 pz
Coperchio, non forato A2 Coperchio, non forato A2 DRLU 500 A2 6052841
3 m 246,47 CHF Prezzo / 1 m

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Calotte di protezione Calotte di protezione SGR KS OR ----- 6003758
500 pz 24,33 CHF Prezzo / 100 pz
Separatore 45 A2 Separatore 45 A2 TSG 45 A2 ----- 6062025
3 m 31,37 CHF Prezzo / 1 m
Fissaggio coperchio, universale A2 Fissaggio coperchio, universale A2 DKU A2 127 028 809 6065600
20 pz 135,20 CHF Prezzo / 100 pz
Piastra uscita cavo A2 Piastra uscita cavo A2 KAB GR A2 ----- 6220145
10 pz 31,19 CHF Prezzo / 1 pz
Download

Download

Download
Download

Dichiarazione di conformità SGR 55 500 A2 / 6000941 , 0.16MB , pdf
Download
REACH Dichiarazione di conformità SGR 55 500 A2 / 6000941 , 0.12MB , pdf

Download

Download
Download

SGR 55 500 A2 / 6000941 SGR 55 500 A2 / 6000941
Download
