Passerella grigliata pesante SGR 55 FT 3000 | 150 | 55 | 6 | 63 |

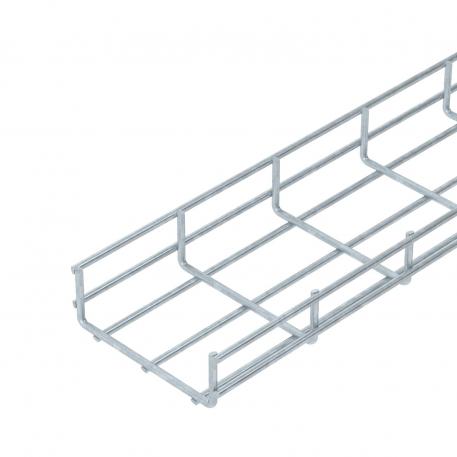

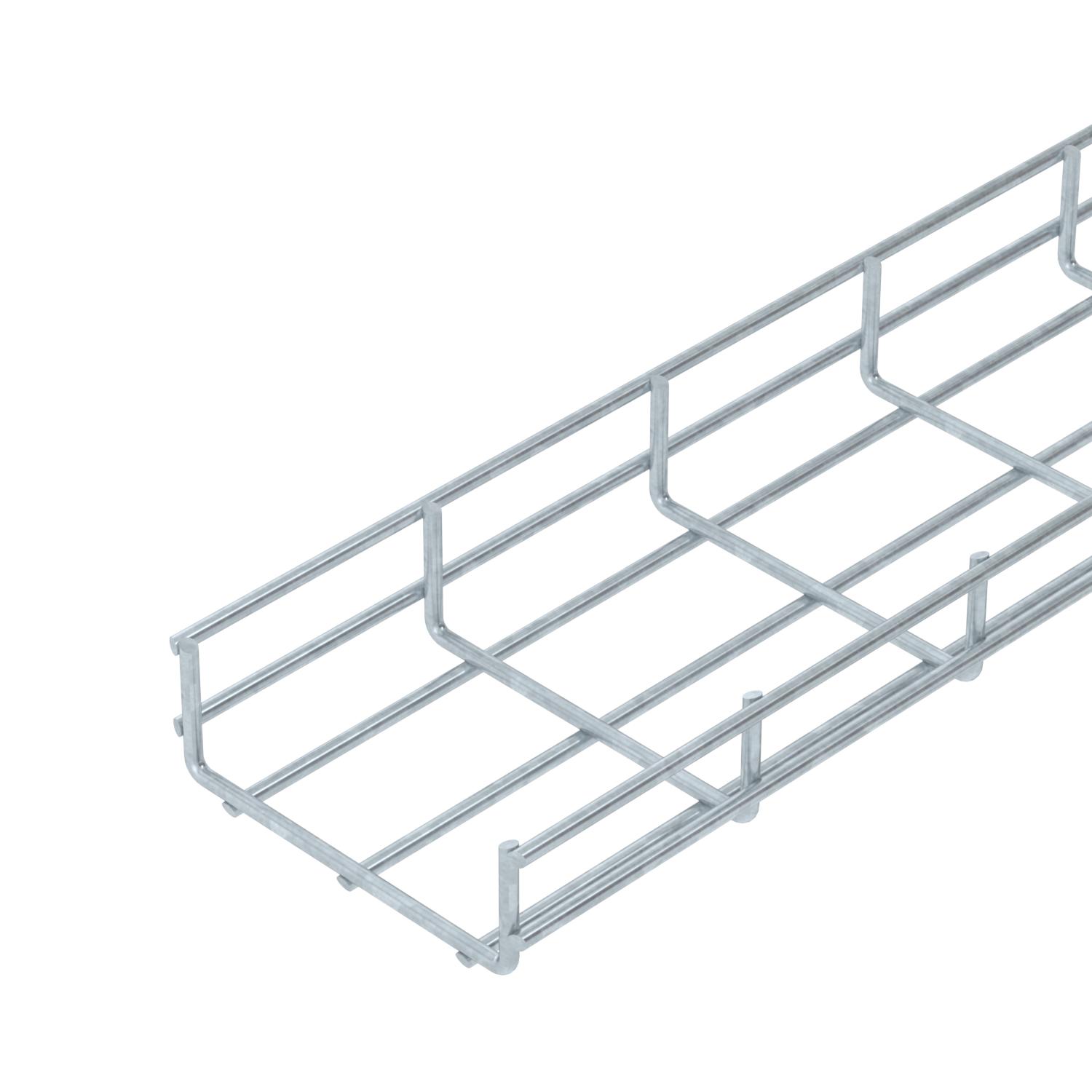

Passerella grigliata pesante SGR 55 FT

N. art. 6000190 | EAN 4012196397662

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Altezza	55 mm

Diametro filo	6 mm

Sezione utile

Descrizione del prodotto

Descrizione del prodotto

Passerella grigliata composta da fili in acciaio saldati a punto con bordo di altezza pari a 55 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.

Dati tecnici

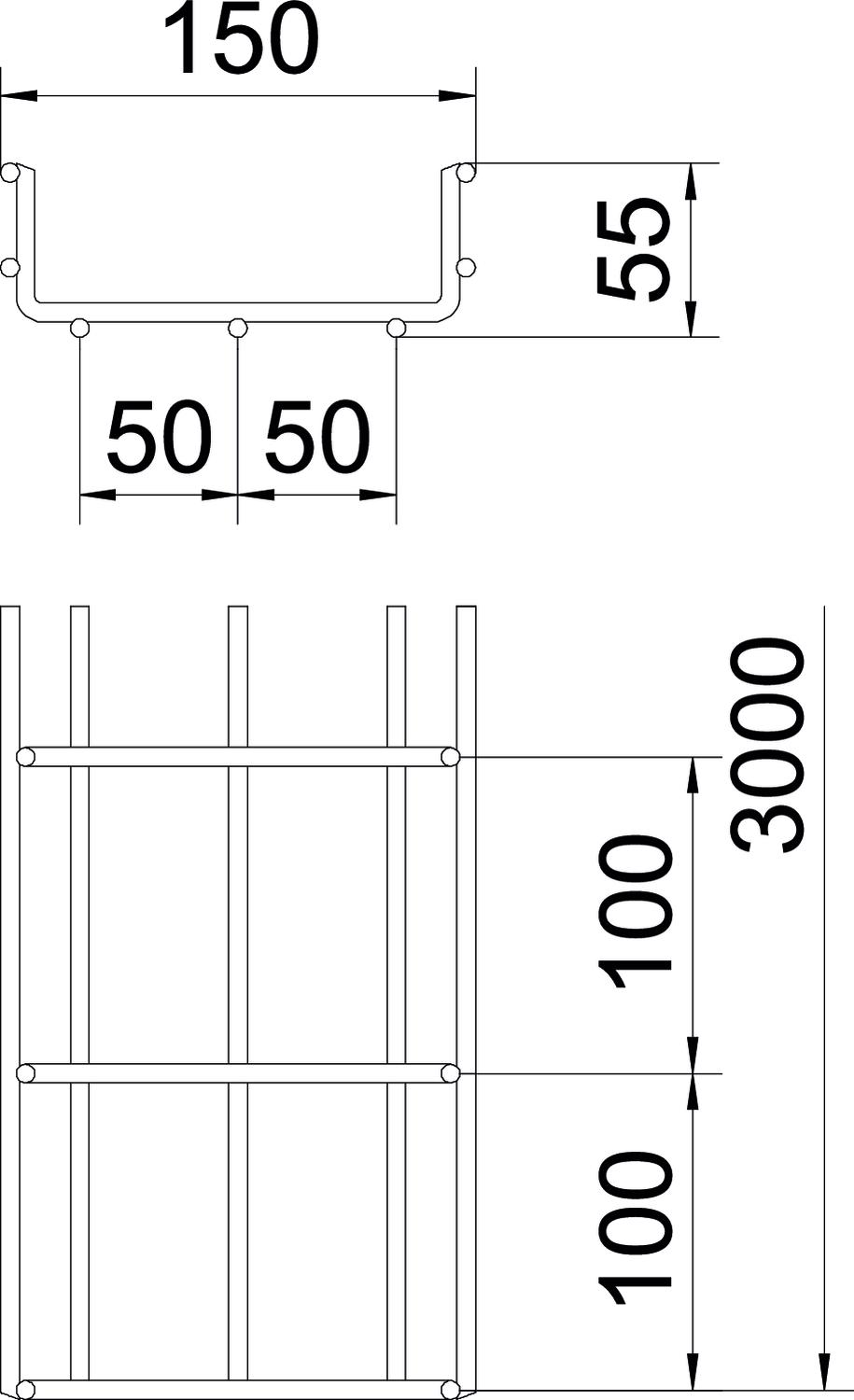

Misure

Altezza	55 mm
Altezza	2,17 in
Colore	zinco
Diametro filo	6 mm
Dimensione B	150 mm
Dimensionee	55x150x3000
Distanza tra gli appoggi 1,0 m	2 kN/m
Distanza tra gli appoggi 1,5 m	1,15 kN/m
Distanza tra gli appoggi 2,0 m	0,75 kN/m
Distanza tra gli appoggi 2,5 m	0,5 kN/m
Distanza tra gli appoggi 3,0 m	0,4 kN/m
Forma del profilato	Forma a U

Impronta CO₂ (GWP) dalla culla al cancello	4,288 kg CO₂e / 1 Metro
Larghezza	5,91 in
Larghezza	150 mm
Lughezza.	3000 mm
Materiale	Acciaio
Sezione utile	63 cm²
Sezione utile	6300 mm²
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione connettore	senza connettore

Dati tecnici

Schema di sollecitazione passerella grigliata tipo SGR 55

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro filo	Sezione utile	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SGR 55 100 FT	3000 mm	100 mm	55 mm	6 mm	40 cm²	6000122	m	3 m	30,57 CHF Prezzo / 1 m
SGR 55 150 FT	3000 mm	150 mm	55 mm	6 mm	63 cm²	6000190	m	3 m	32,72 CHF Prezzo / 1 m
SGR 55 200 FT	3000 mm	200 mm	55 mm	6 mm	87 cm²	6000209	m	3 m	37,54 CHF Prezzo / 1 m
SGR 55 300 FT	3000 mm	300 mm	55 mm	6 mm	129 cm²	6000331	m	3 m	54,20 CHF Prezzo / 1 m
SGR 55 400 FT	3000 mm	400 mm	55 mm	6 mm	175 cm²	6000451	m	3 m	65,89 CHF Prezzo / 1 m
SGR 55 500 FT	3000 mm	500 mm	55 mm	6 mm	220 cm²	6000515	m	3 m	72,91 CHF Prezzo / 1 m
SGR 55 600 FT	3000 mm	600 mm	55 mm	6 mm	265 cm²	6000775	m	3 m	88,45 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Connettore a giunto FT	GUV 6 FT	-----	6016573	pz	20 pz	4,02 CHF Prezzo / 1 pz
Coperchio, non forato DD	DRLU 150 DD	127 013 329	6052647	m	3 m	29,45 CHF Prezzo / 1 m

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Calotte di protezione	SGR KS OR	-----	6003758	pz	500 pz	24,33 CHF Prezzo / 100 pz
Separatore 45 DD	TSG 45 DD	127 063 669	6062321	m	3 m	15,45 CHF Prezzo / 1 m
Fissaggio coperchio, universale A2	DKU A2	127 028 809	6065600	pz	20 pz	135,20 CHF Prezzo / 100 pz
Piastra uscita cavo FT	KAB GR FT	-----	6220142	pz	10 pz	13,38 CHF Prezzo / 1 pz
