Passerella grigliata pesante SGR 55 FT

N. art. 6000331 | EAN 4012196397679

3000 mm
55 mm
6 mm
Descrizione del prodotto
Descrizione del prodotto

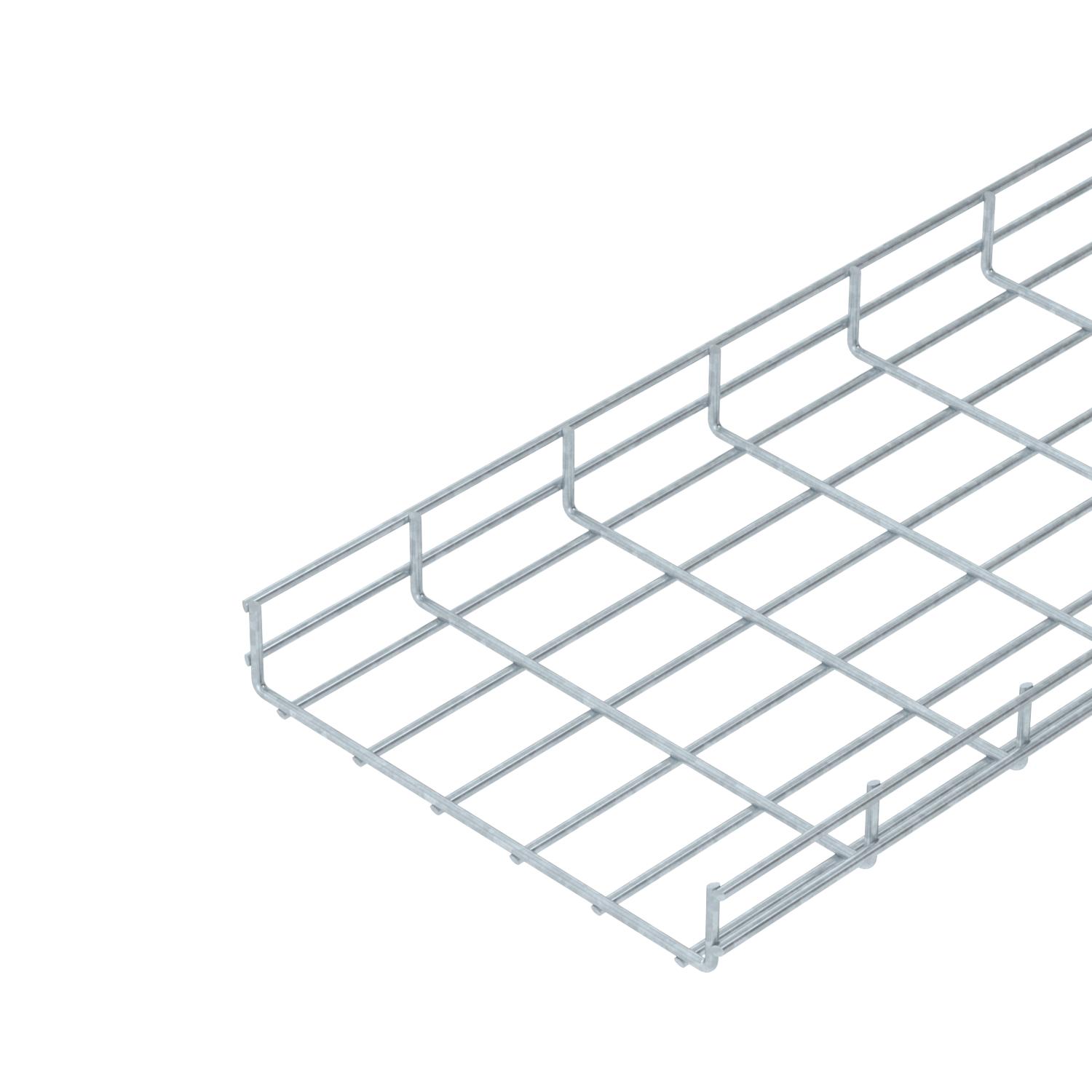

Passerella grigliata composta da fili in acciaio saldati a punto con bordo di altezza pari a 55 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.
  • Schermatura magnetica
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Passerella grigliata, altezza del bordo 55 mm
Dati tecnici

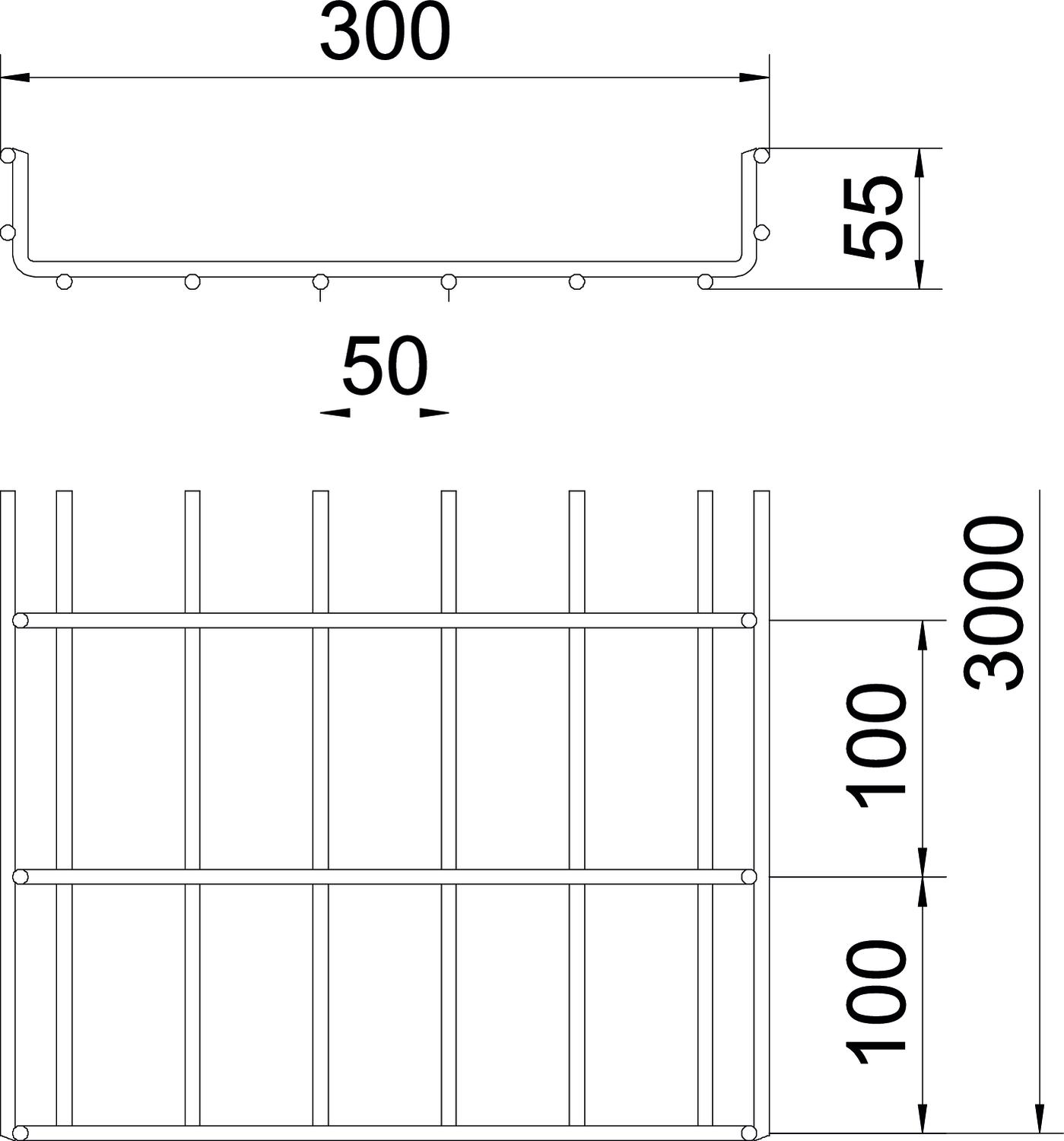

Misure

Altezza 55 mm
Altezza 2,17 in
Colore zinco
Diametro filo 6 mm
Dimensione B 300 mm
Dimensionee 55x300x3000
Distanza tra gli appoggi 1,0 m 2 kN/m
Distanza tra gli appoggi 1,5 m 1,3 kN/m
Distanza tra gli appoggi 2,0 m 0,75 kN/m
Distanza tra gli appoggi 2,5 m 0,45 kN/m
Distanza tra gli appoggi 3,0 m 0,4 kN/m
Forma del profilato Forma a U
Impronta CO₂ (GWP) dalla culla al cancello 6,301 kg CO₂e / 1 Metro
Larghezza 11,81 in
Larghezza 300 mm
Lughezza. 3000 mm
Materiale Acciaio
Sezione utile 12900 mm²
Sezione utile 129 cm²
Superficie zincato a caldo per immersione
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione connettore senza connettore

Dati tecnici

Schema di sollecitazione passerella grigliata tipo SGR 55

Schema di sollecitazione passerella grigliata tipo SGR 55
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Diametro filo Sezione utile N. art. Quantità Conf. Prezzo di listino IVA escl.
SGR 55 100 FT 3000 mm 100 mm 55 mm 6 mm 40 cm² 6000122
3 m 30,57 CHF Prezzo / 1 m
SGR 55 150 FT 3000 mm 150 mm 55 mm 6 mm 63 cm² 6000190
3 m 32,72 CHF Prezzo / 1 m
SGR 55 200 FT 3000 mm 200 mm 55 mm 6 mm 87 cm² 6000209
3 m 37,54 CHF Prezzo / 1 m
SGR 55 300 FT 3000 mm 300 mm 55 mm 6 mm 129 cm² 6000331
3 m 54,20 CHF Prezzo / 1 m
SGR 55 400 FT 3000 mm 400 mm 55 mm 6 mm 175 cm² 6000451
3 m 65,89 CHF Prezzo / 1 m
SGR 55 500 FT 3000 mm 500 mm 55 mm 6 mm 220 cm² 6000515
3 m 72,91 CHF Prezzo / 1 m
SGR 55 600 FT 3000 mm 600 mm 55 mm 6 mm 265 cm² 6000775
3 m 88,45 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Connettore a giunto FT Connettore a giunto FT GUV 6 FT ----- 6016573
20 pz 4,02 CHF Prezzo / 1 pz
Coperchio, non forato DD Coperchio, non forato DD DRLU 300 DD 127 013 349 6052656
3 m 47,12 CHF Prezzo / 1 m

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Calotte di protezione Calotte di protezione SGR KS OR ----- 6003758
500 pz 24,33 CHF Prezzo / 100 pz
Separatore 45 DD Separatore 45 DD TSG 45 DD 127 063 669 6062321
3 m 15,45 CHF Prezzo / 1 m
Fissaggio coperchio, universale A2 Fissaggio coperchio, universale A2 DKU A2 127 028 809 6065600
20 pz 135,20 CHF Prezzo / 100 pz
Piastra uscita cavo FT Piastra uscita cavo FT KAB GR FT ----- 6220142
10 pz 13,38 CHF Prezzo / 1 pz
