Passerella grigliata pesante SGR 55 G 3000 | 300 | 55 | 6 | 129 | no

Passerella grigliata pesante SGR 55 G

N. art. 6005476 | EAN 4012196397808

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Altezza	55 mm

Diametro filo	6 mm

Sezione utile

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

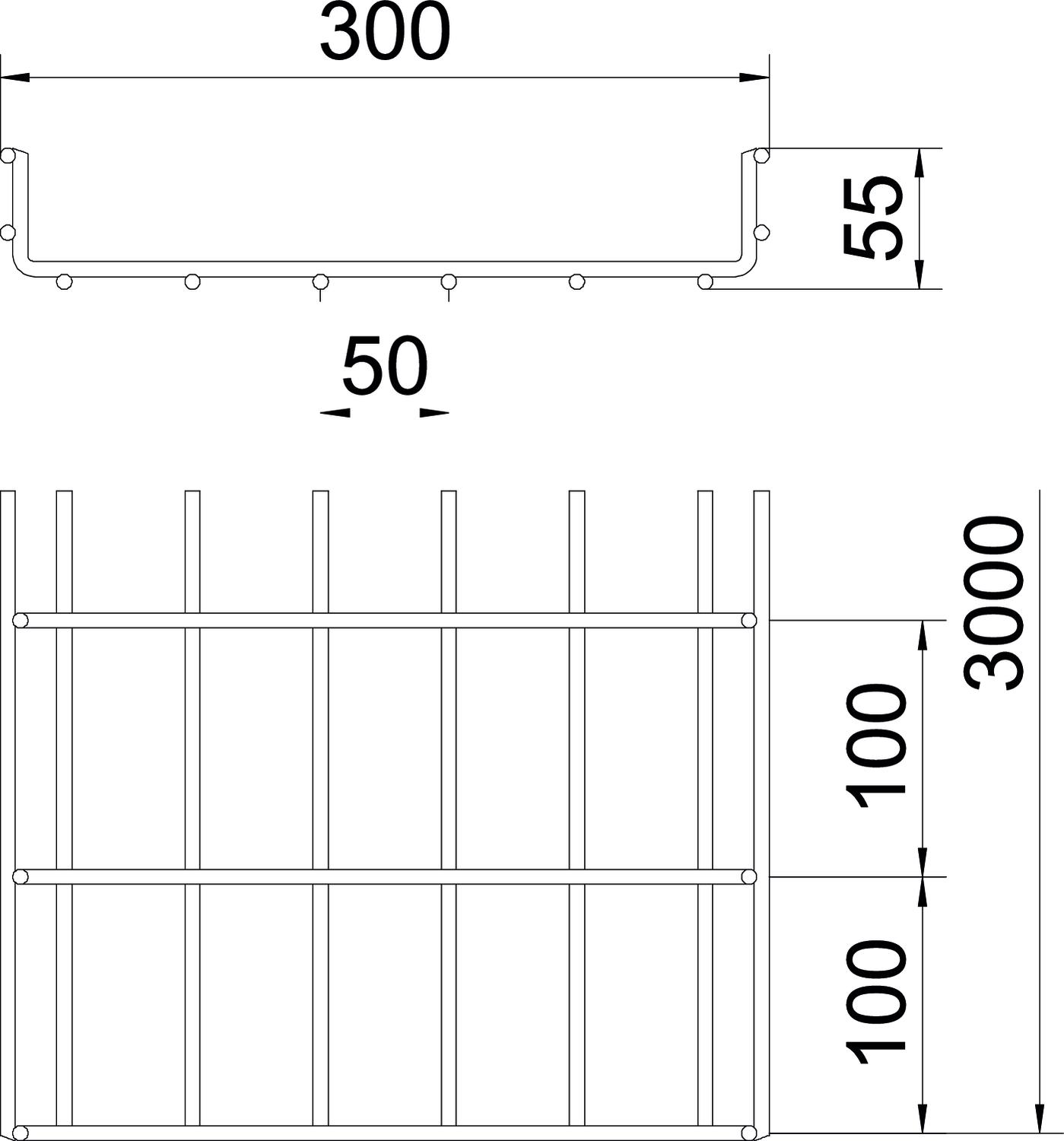

Passerella grigliata composta da fili in acciaio saldati a punto con bordo di altezza pari a 55 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	2,17 in
Altezza	55 mm
Colore	zinco
Diametro filo	6 mm
Dimensione B	300 mm
Dimensionee	55x300x3000
Distanza tra gli appoggi 1,0 m	2 kN/m
Distanza tra gli appoggi 1,5 m	1,3 kN/m
Distanza tra gli appoggi 2,0 m	0,75 kN/m
Distanza tra gli appoggi 3,0 m	0,4 kN/m
Forma del profilato	Forma a U
Impronta CO₂ (GWP) dalla culla al cancello	5,675 kg CO₂e / 1 Metro

Larghezza	11,81 in
Larghezza	300 mm
Lughezza.	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	129 cm²
Sezione utile	12900 mm²
Superficie	zincato galvanicamente
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Schema di sollecitazione passerella grigliata tipo SGR 55

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro filo	Sezione utile	Mantenimento funzionale	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SGR 55 100 G	3000 mm	100 mm	55 mm	6 mm	40 cm²	no	6005470	m	3 m	27,67 CHF Prezzo / 1 m
SGR 55 150 G	3000 mm	150 mm	55 mm	6 mm	63 cm²	no	6005472	m	3 m	29,72 CHF Prezzo / 1 m
SGR 55 200 G	3000 mm	200 mm	55 mm	6 mm	87 cm²	no	6005474	m	3 m	30,73 CHF Prezzo / 1 m
SGR 55 300 G	3000 mm	300 mm	55 mm	6 mm	129 cm²	no	6005476	m	3 m	41,79 CHF Prezzo / 1 m
SGR 55 400 G	3000 mm	400 mm	55 mm	6 mm	175 cm²	no	6005478	m	3 m	47,34 CHF Prezzo / 1 m
SGR 55 500 G	3000 mm	500 mm	55 mm	6 mm	220 cm²	no	6005480	m	3 m	64,52 CHF Prezzo / 1 m
SGR 55 600 G	3000 mm	600 mm	55 mm	6 mm	265 cm²	no	6005482	m	3 m	76,21 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Connettore a giunto G	GUV 6 G	-----	6016572	pz	20 pz	3,52 CHF Prezzo / 1 pz
Coperchio, non forato FS	DRLU 300 FS	127 013 249	6052307	m	3 m	32,34 CHF Prezzo / 1 m

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Calotte di protezione	SGR KS OR	-----	6003758	pz	500 pz	24,33 CHF Prezzo / 100 pz
Separatore 45 FS	TSG 45 FS	127 043 019	6062033	m	3 m	7,52 CHF Prezzo / 1 m
Fissaggio coperchio, universale A2	DKU A2	127 028 809	6065600	pz	20 pz	135,20 CHF Prezzo / 100 pz
Piastra uscita cavo FS	KAB GR FS	-----	6220139	pz	10 pz	10,49 CHF Prezzo / 1 pz
