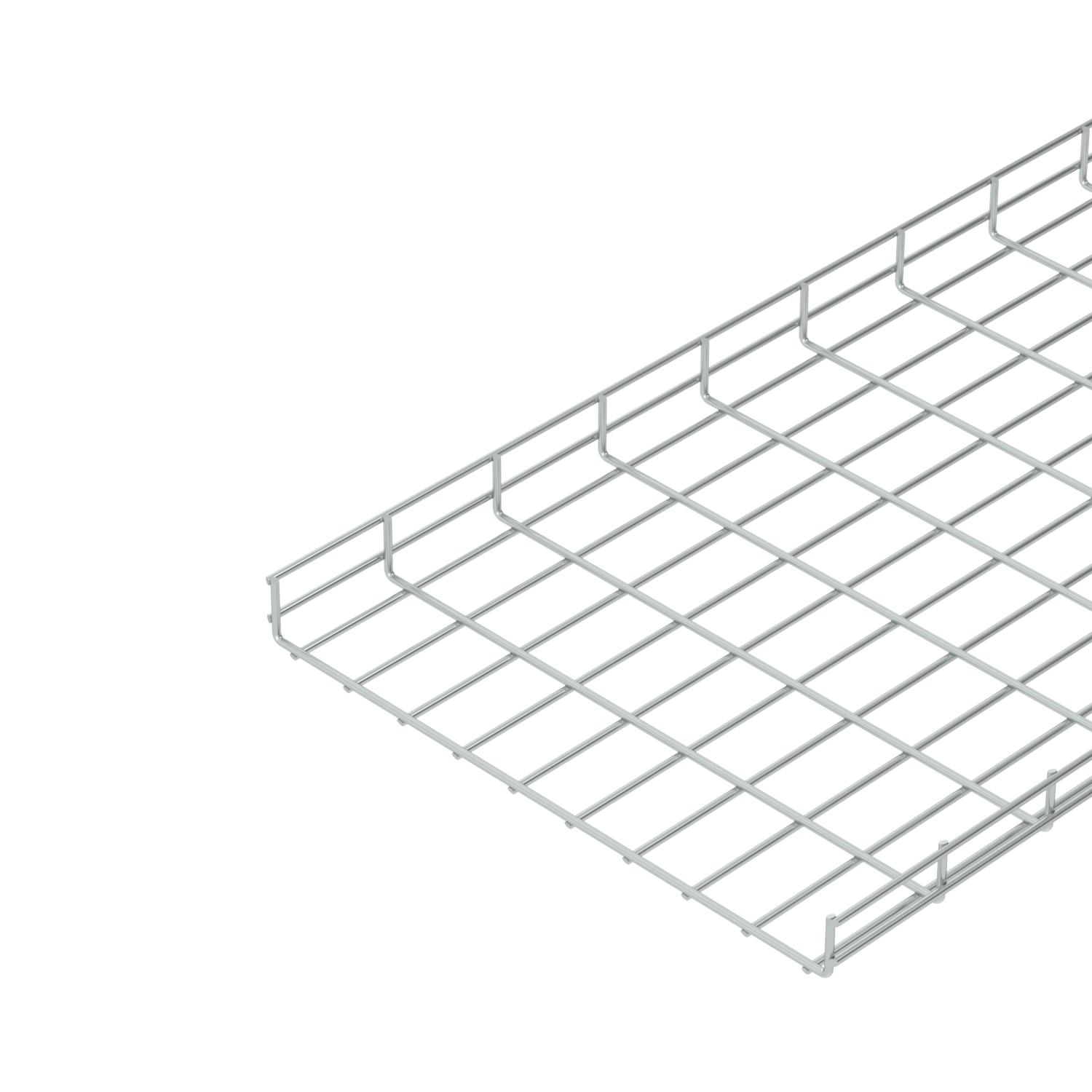

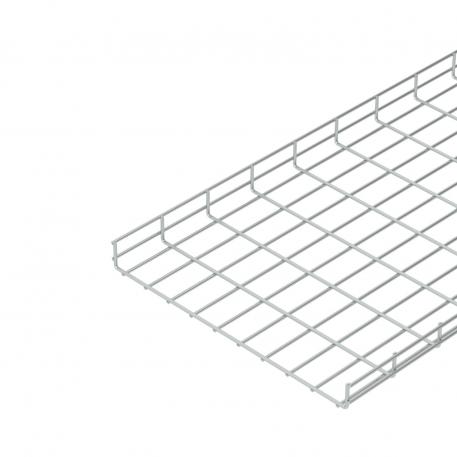

Passerella grigliata pesante SGR 55 G

N. art. 6005480 | EAN 4012196397860

3000 mm
55 mm
6 mm
no
Descrizione del prodotto
Descrizione del prodotto
Passerella grigliata composta da fili in acciaio saldati a punto con bordo di altezza pari a 55 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.
  • Schermatura magnetica
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Passerella grigliata, altezza del bordo 55 mm
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 2,17 in
Altezza 55 mm
Colore zinco
Diametro filo 6 mm
Dimensione B 500 mm

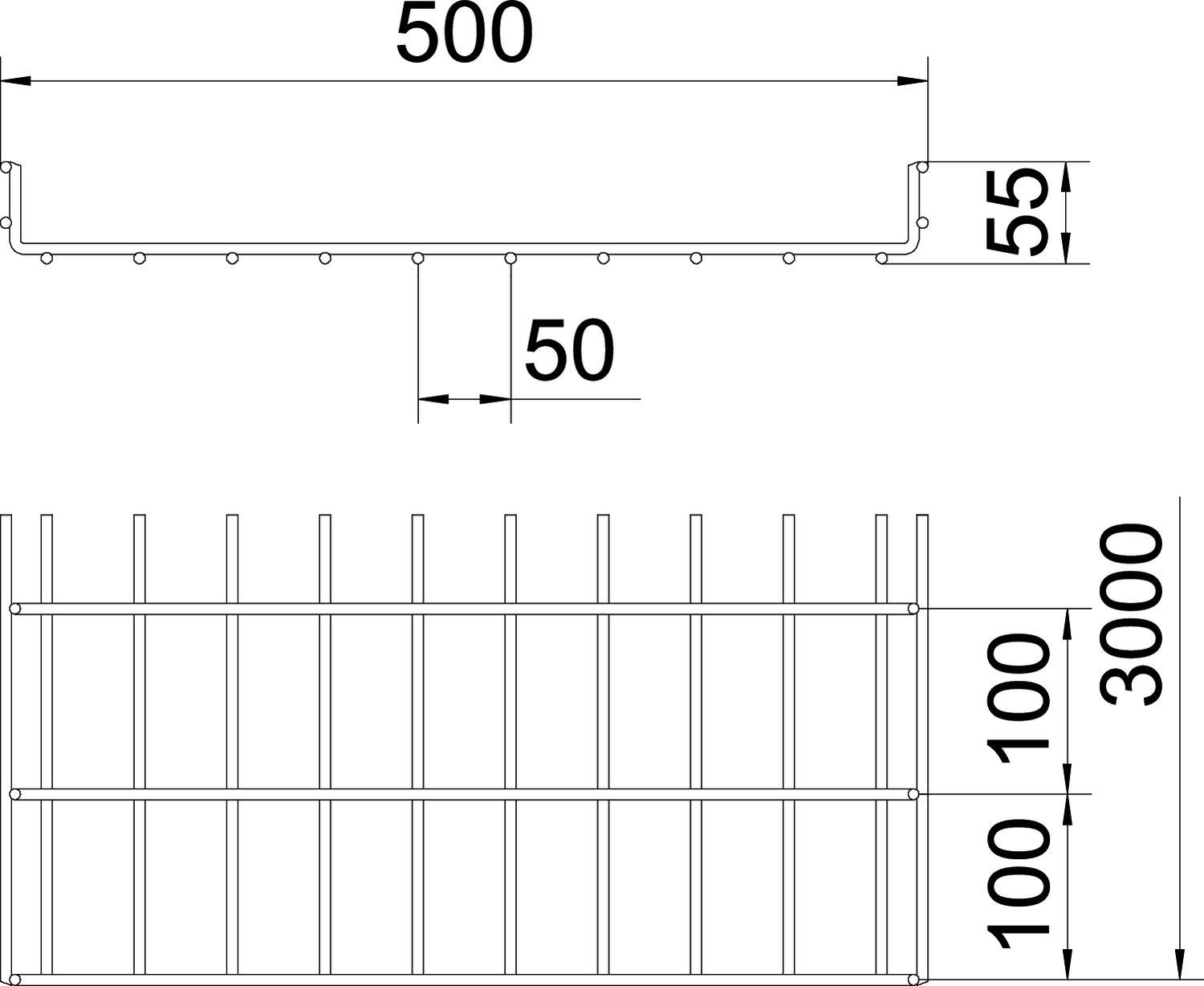

Dimensionee 55x500x3000
Distanza tra gli appoggi 1,0 m 2,9 kN/m
Distanza tra gli appoggi 1,5 m 1,5 kN/m
Distanza tra gli appoggi 2,0 m 0,75 kN/m
Distanza tra gli appoggi 3,0 m 0,4 kN/m
Forma del profilato Forma a U
Impronta CO₂ (GWP) dalla culla al cancello 8,14 kg CO₂e / 1 Metro
Larghezza 500 mm
Larghezza 19,69 in
Lughezza. 3000 mm
Mantenimento funzionale no
Materiale Acciaio
Sezione utile 22000 mm²
Sezione utile 220 cm²
Superficie zincato galvanicamente
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore senza connettore

Dati tecnici

Schema di sollecitazione passerella grigliata tipo SGR 55

Schema di sollecitazione passerella grigliata tipo SGR 55
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Diametro filo Sezione utile Mantenimento funzionale N. art. Quantità Conf. Prezzo di listino IVA escl.
SGR 55 100 G 3000 mm 100 mm 55 mm 6 mm 40 cm² no 6005470
3 m 27,67 CHF Prezzo / 1 m
SGR 55 150 G 3000 mm 150 mm 55 mm 6 mm 63 cm² no 6005472
3 m 29,72 CHF Prezzo / 1 m
SGR 55 200 G 3000 mm 200 mm 55 mm 6 mm 87 cm² no 6005474
3 m 30,73 CHF Prezzo / 1 m
SGR 55 300 G 3000 mm 300 mm 55 mm 6 mm 129 cm² no 6005476
3 m 41,79 CHF Prezzo / 1 m
SGR 55 400 G 3000 mm 400 mm 55 mm 6 mm 175 cm² no 6005478
3 m 47,34 CHF Prezzo / 1 m
SGR 55 500 G 3000 mm 500 mm 55 mm 6 mm 220 cm² no 6005480
3 m 64,52 CHF Prezzo / 1 m
SGR 55 600 G 3000 mm 600 mm 55 mm 6 mm 265 cm² no 6005482
3 m 76,21 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Connettore a giunto G Connettore a giunto G GUV 6 G ----- 6016572
20 pz 3,52 CHF Prezzo / 1 pz
Coperchio, non forato FS Coperchio, non forato FS DRLU 500 FS 127 013 269 6052512
3 m 62,40 CHF Prezzo / 1 m

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Calotte di protezione Calotte di protezione SGR KS OR ----- 6003758
500 pz 24,33 CHF Prezzo / 100 pz
Separatore 45 FS Separatore 45 FS TSG 45 FS 127 043 019 6062033
3 m 7,52 CHF Prezzo / 1 m
Fissaggio coperchio, universale A2 Fissaggio coperchio, universale A2 DKU A2 127 028 809 6065600
20 pz 135,20 CHF Prezzo / 100 pz
Piastra uscita cavo FS Piastra uscita cavo FS KAB GR FS ----- 6220139
10 pz 10,49 CHF Prezzo / 1 pz
