Passerella LCIS 110, 6 m C30 FT

N. art. 6209828 | EAN 4012196431670

6000 mm
1,5 mm
no
Descrizione del prodotto
Descrizione del prodotto

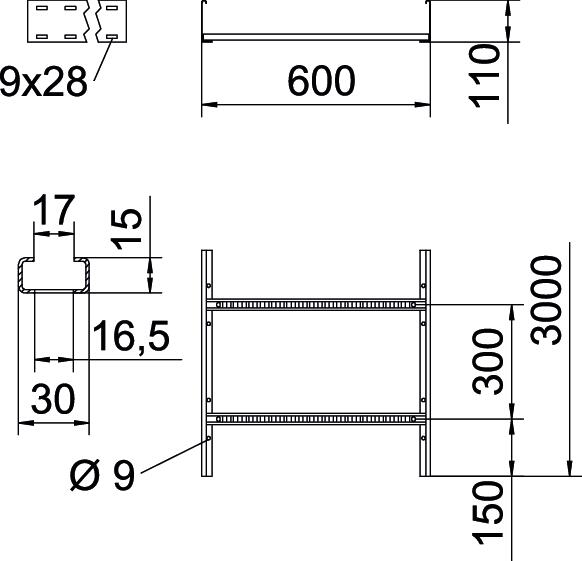

Passerella con bordo di altezza pari a 110 mm, con pioli del profilato C30 saldati e aperti verso l'alto. Longherone laterale arrotondato come rinforzo e protezione dei bordi. Il fissaggio alla mensola viene eseguito con morsetti tipo LKS 40. La misura della scanalatura del piolo è pari a 16,5 mm, la staffa reggicavo è il tipo 2056.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
  • Passerella a scaletta, altezza del bordo 110 mm
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 110 mm
Colore zinco
Dimensione B 600 mm
Dimensionee 110x600x6000
Distanza tra gli appoggi 2,0 m 3 kN/m
Distanza tra gli appoggi 2,5 m 2 kN/m
Distanza tra gli appoggi 3,0 m 1,4 kN/m
Distanza tra gli appoggi 3,5 m 1,05 kN/m
Distanza tra gli appoggi 4,0 m 0,8 kN/m
Distanza tra i pioli 300 mm
Fissaggio del piolo saldato
Foratura laterale
Impronta CO₂ (GWP) dalla culla al cancello 11,311 kg CO₂e / 1 Metro
Larghezza 600 mm
Lughezza. 6000 mm
Lughezza. 6000 ft
Mantenimento funzionale no
Materiale Acciaio
Schlitzmaß Sprosse 16,50
Sezione utile 540 cm²
Sezione utile 54000 mm²
Spessore longherone 1,5 mm
Superficie zincato a caldo per immersione
Versione a grande portata no
Versione dei pioli Profilo forato
Versione del longherone laterale profilo piatto

Dati tecnici

Diagramma di carico passerella tipo LCIS 110

Diagramma di carico passerella tipo LCIS 110
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Spessore longherone Mantenimento funzionale N. art. Quantità Conf. Prezzo di listino IVA escl.
LCIS 1120 6 FT 6000 mm 200 mm 1,5 mm no 6209820
6 m 80,55 CHF Prezzo / 1 m
LCIS 1130 6 FT 6000 mm 300 mm 1,5 mm no 6209822
6 m 83,56 CHF Prezzo / 1 m
LCIS 1140 6 FT 6000 mm 400 mm 1,5 mm no 6209824
6 m 89,54 CHF Prezzo / 1 m
LCIS 1145 6 FT 6000 mm 450 mm 1,5 mm no 6209825
6 m 91,09 CHF Prezzo / 1 m
LCIS 1150 6 FT 6000 mm 500 mm 1,5 mm no 6209826
6 m 92,57 CHF Prezzo / 1 m
LCIS 1160 6 FT 6000 mm 600 mm 1,5 mm no 6209828
6 m 95,47 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto longitudinale FT Giunto longitudinale FT LVG 110 FT 127 068 029 6216548
10 pz 14,82 CHF Prezzo / 1 pz
Curva 90° 110 FT Curva 90° 110 FT LB 90 1160 R3 FT 127 005 499 6225152
1 pz 456,78 CHF Prezzo / 1 pz
Connettore multifunzionale FT Connettore multifunzionale FT LMFV 1160 FT ----- 6225780
1 pz 139,04 CHF Prezzo / 1 pz
Coperchio con bussola girevole FT Coperchio con bussola girevole FT DRL 600 FT ----- 6051472
3 m 113,13 CHF Prezzo / 1 m
Separatore 85 DD Separatore 85 DD TSG 85 DD 127 063 689 6062331
3 m 19,30 CHF Prezzo / 1 m
Piastra di uscita e protezione FT Piastra di uscita e protezione FT LAB 60 FT ----- 6220479
1 pz 83,51 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Dispositivo di fissaggio per separatore A2 Dispositivo di fissaggio per separatore A2 KS KL A2 127 008 079 6062284
30 pz 197,32 CHF Prezzo / 100 pz
Calotta di protezione Calotta di protezione SKH 110 OR 127 008 369 6222553
20 Coppia 5,59 CHF Prezzo / 1 Coppia
