Passerella LCIS 60, 3 m C30 FT 3000 | 200 | 1,5 | no

Passerella LCIS 60, 3 m C30 FT

N. art. 6209721 | EAN 4012196431731

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

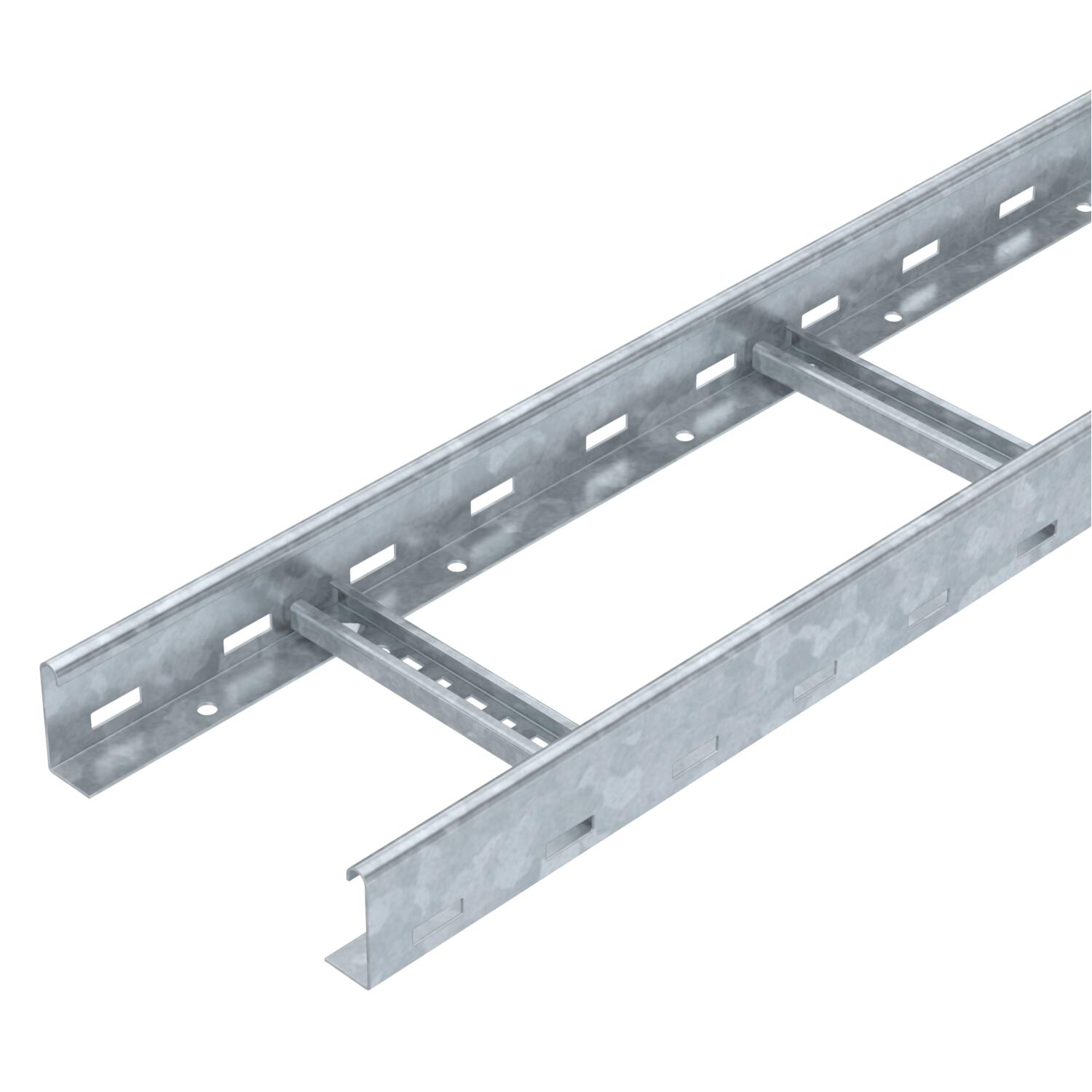

Passerella con bordo di altezza pari a 60 mm, con pioli del profilato C30 aperti verso l'alto saldati. Longherone laterale arrotondato come rinforzo e protezione dei bordi. Il fissaggio alla mensola viene eseguito con morsetti tipo LKS 40. La misura della scanalatura del piolo è pari a 16,5 mm, la staffa reggicavo è il tipo BS-H....
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Colore	zinco
Dimensione B	200 mm

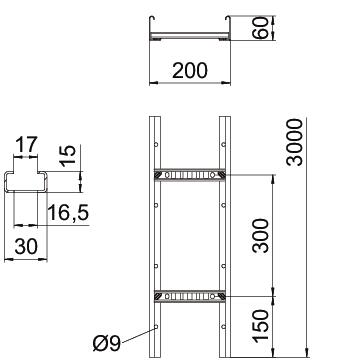

Dimensionee	60x200x3000
Distanza tra gli appoggi 1,5 m	3,3 kN/m
Distanza tra gli appoggi 2,0 m	2 kN/m
Distanza tra gli appoggi 2,5 m	1,3 kN/m
Distanza tra gli appoggi 3,0 m	1 kN/m
Distanza tra gli appoggi 3,5 m	0,78 kN/m
Distanza tra gli appoggi 4,0 m	0,4 kN/m
Distanza tra i pioli	300 mm
Fissaggio del piolo	saldato
Foratura laterale	sì

Impronta CO₂ (GWP) dalla culla al cancello	6,424 kg CO₂e / 1 Metro
Larghezza	200 mm
Lughezza.	3000 mm
Lughezza.	3000 ft
Mantenimento funzionale	no
Materiale	Acciaio
Schlitzmaß Sprosse	17,00
Sezione utile	80 cm²
Sezione utile	8000 mm²
Spessore longherone	1,5 mm
Superficie	zincato a caldo per immersione
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

Diagramma di carico passerella tipo LCIS 60

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
LCIS 610 3 FT	3000 mm	100 mm	1,5 mm	no	6209719	m	3 m	55,75 CHF Prezzo / 1 m
LCIS 620 3 FT	3000 mm	200 mm	1,5 mm	no	6209721	m	3 m	61,75 CHF Prezzo / 1 m

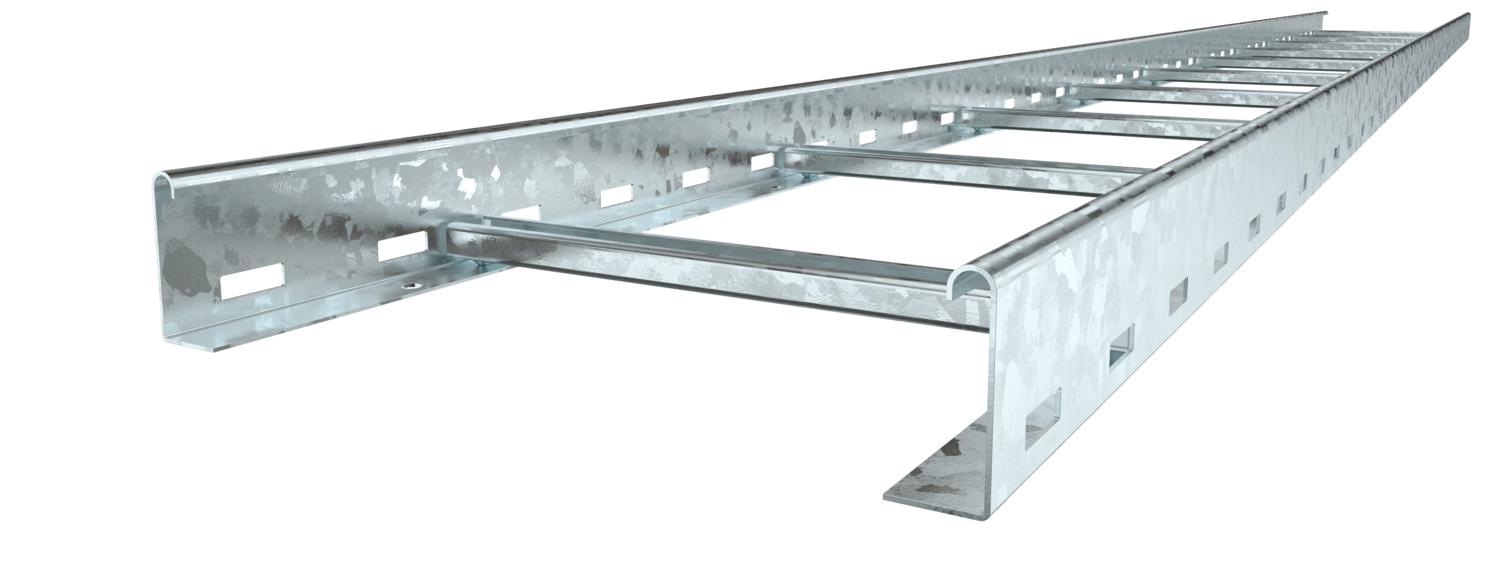

LCIS 630 3 FT	3000 mm	300 mm	1,5 mm	no	6209723	m	3 m	66,31 CHF Prezzo / 1 m
LCIS 640 3 FT	3000 mm	400 mm	1,5 mm	no	6209725	m	3 m	70,92 CHF Prezzo / 1 m
LCIS 650 3 FT	3000 mm	500 mm	1,5 mm	no	6209727	m	3 m	74,16 CHF Prezzo / 1 m
LCIS 660 3 FT	3000 mm	600 mm	1,5 mm	no	6209729	m	3 m	77,75 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale FT	LVG 60 FT	127 058 019	6208843	pz	10 pz	6,60 CHF Prezzo / 1 pz

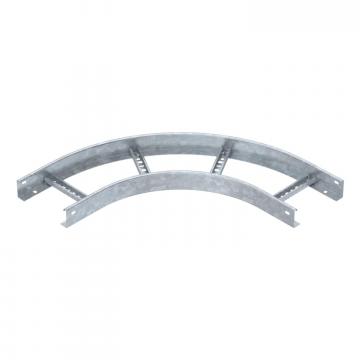

Curva 90° 60 FT	LB 90 620 R3 FT	127 004 019	6225062	pz	1 pz	212,25 CHF Prezzo / 1 pz

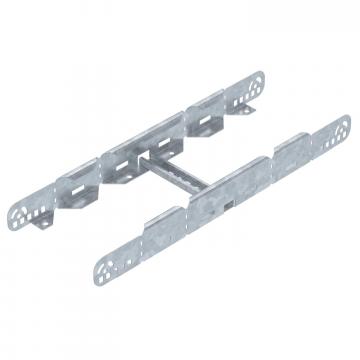

Connettore multifunzionale FT	LMFV 620 FT	127 098 159	6225730	pz	1 pz	82,88 CHF Prezzo / 1 pz
Coperchio con bussola girevole FT	DRL 200 FT	-----	6051367	m	3 m	50,43 CHF Prezzo / 1 m
Separatore 45 DD	TSG 45 DD	127 063 669	6062321	m	3 m	15,45 CHF Prezzo / 1 m
Piastra di uscita e protezione FT	LAB 20 FT	-----	6220436	pz	1 pz	60,84 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Calotta di protezione 60	SKH 60 OR	127 008 359	6222537	Coppia	40 Coppia	5,07 CHF Prezzo / 1 Coppia
Dispositivo di fissaggio per separatore A2	KS KL A2	127 008 079	6062284	pz	30 pz	197,32 CHF Prezzo / 100 pz
