Passerella LCIS 60, 6 m C30 A2 6000 | 600 | 1,5 | no

Passerella LCIS 60, 6 m C30 A2

N. art. 6207260 | EAN 4012196431724

N. art. / Tipo

Lughezza.	6000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

Passerella con bordo di altezza pari a 60 mm saldata, con pioli del profilato a C, larghi 30 mm con scanalatura verso l'alto. Longherone laterale arrotondato come rinforzo e protezione dei bordi. Il fissaggio alla mensola viene eseguito con morsetti tipo LKS 40. La misura della scanalatura del piolo è pari a 16,5 mm, la staffa reggicavo è il tipo 2056.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	sì
Altezza	60 mm
Colore	acciaio inox
Dimensione B	600 mm
Dimensionee	60x600x6000
Distanza tra gli appoggi 1,5 m	3,3 kN/m
Distanza tra gli appoggi 2,0 m	2 kN/m
Distanza tra gli appoggi 2,5 m	1,3 kN/m
Distanza tra gli appoggi 3,0 m	1 kN/m
Distanza tra gli appoggi 3,5 m	0,78 kN/m
Distanza tra gli appoggi 4,0 m	0,4 kN/m
Distanza tra i pioli	300 mm
Fissaggio del piolo	saldato
Foratura laterale	sì

Impronta CO₂ (GWP) dalla culla al cancello	18,838 kg CO₂e / 1 Metro
Larghezza	600 mm
Lughezza.	6000 mm
Lughezza.	6000 ft
Mantenimento funzionale	no
Materiale	Acciaio INOX 1.4301
Schlitzmaß Sprosse	16,50
Sezione utile	24000 mm²
Sezione utile	240 cm²
Spessore longherone	1,5 mm
Superficie	non trattato, ulteriore trattamento
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

Diagramma di carico passerella tipo LCIS 60

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
LCIS 620 6 A2	6000 mm	200 mm	1,5 mm	no	6207252	m	6 m	163,60 CHF Prezzo / 1 m
LCIS 630 6 A2	6000 mm	300 mm	1,5 mm	no	6207254	m	6 m	176,64 CHF Prezzo / 1 m
LCIS 640 6 A2	6000 mm	400 mm	1,5 mm	no	6207256	m	6 m	189,75 CHF Prezzo / 1 m
LCIS 650 6 A2	6000 mm	500 mm	1,5 mm	no	6207258	m	6 m	203,30 CHF Prezzo / 1 m
LCIS 660 6 A2	6000 mm	600 mm	1,5 mm	no	6207260	m	6 m	217,02 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale A2	LVG 60 A2	127 068 509	6208846	pz	10 pz	14,64 CHF Prezzo / 1 pz

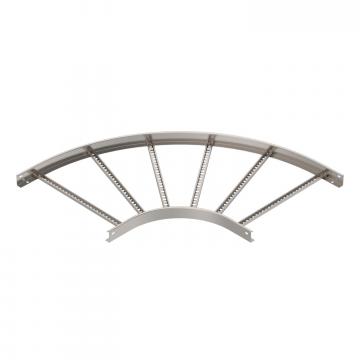

Curva 90° 60 A2	LB 90 660 R3 A2	127 004 159	6225090	pz	1 pz	396,74 CHF Prezzo / 1 pz
Coperchio con chiusura con bussola girevole A2	DRL 600 A2	127 053 559	6052975	m	3 m	393,32 CHF Prezzo / 1 m
Separatore 45 A2	TSG 45 A2	-----	6062025	m	3 m	31,37 CHF Prezzo / 1 m
Piastra di uscita e protezione A2	LAB 60 A2	-----	7164068	pz	1 pz	107,26 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Calotta di protezione 60	SKH 60 OR	127 008 359	6222537	Coppia	40 Coppia	5,07 CHF Prezzo / 1 Coppia
Dispositivo di fissaggio per separatore A2	KS KL A2	127 008 079	6062284	pz	30 pz	197,32 CHF Prezzo / 100 pz
