Passerella LG 110, 3 m VS FT 3000 | 200 | 1,5 | no | Acciaio | zincato a caldo per immersione

Passerella LG 110, 3 m VS FT

N. art. 6216423 | EAN 4012195065210 | ELDAS-No. 127 000 509

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale	no

Materiale	Acciaio

Superficie	zincato a caldo per immersione

Descrizione del prodotto

Descrizione del prodotto

Passerella con longherone forato, con bordo di altezza pari a 110 mm, pioli del profilato a C rivettati e aperti verso l'alto.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Colore	zinco
Dimensione B	200 mm

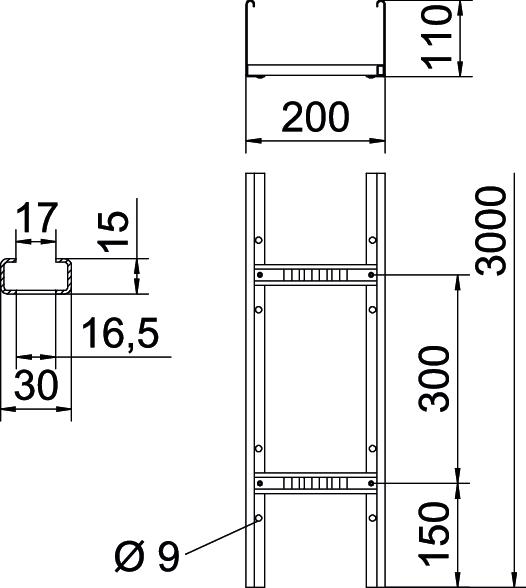

Dimensionee	110x200x3000
Dimensioni	110x200x3000
Distanza tra gli appoggi 2,0 m	3,1 kN/m
Distanza tra gli appoggi 2,5 m	2 kN/m
Distanza tra gli appoggi 3,0 m	1,4 kN/m
Distanza tra gli appoggi 3,5 m	0,9 kN/m
Distanza tra gli appoggi 4,0 m	0,65 kN/m
Distanza tra gli appoggi 4,5 m	0,5 kN/m
Distanza tra gli appoggi 5,0 m	0,5 kN/m
Distanza tra i pioli	300 mm
Fissaggio del piolo	ribaditura cieca

Foratura laterale	sì
Impronta CO₂ (GWP) dalla culla al cancello	8,976 kg CO₂e / 1 Metro
Larghezza	200 mm
Lughezza.	3000 ft
Lughezza.	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Schlitzmaß Sprosse	16,50
Sezione utile	18800 mm²
Sezione utile	188 cm²
Spessore longherone	1,5 mm
Superficie	zincato a caldo per immersione
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

Diagramma di carico passerella tipo LG 110 VS

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
LG 112 VS 3 FT	3000 mm	200 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 000 509	6216423	m	3 m	77,07 CHF Prezzo / 1 m
LG 113 VS 3 FT	3000 mm	300 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 000 519	6216426	m	3 m	78,95 CHF Prezzo / 1 m
LG 114 VS 3 FT	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 000 529	6216429	m	3 m	80,31 CHF Prezzo / 1 m
LG 115 VS 3 FT	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 000 539	6216432	m	3 m	82,99 CHF Prezzo / 1 m
LG 116 VS 3 FT	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 000 549	6216435	m	3 m	85,45 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale FT	LVG 110 FT	127 068 029	6216548	pz	10 pz	14,82 CHF Prezzo / 1 pz
Connettore multifunzionale FT	LMFV 1120 FT	-----	6225770	pz	1 pz	122,99 CHF Prezzo / 1 pz
Coperchio con bussola girevole FT	DRL 200 FT	-----	6051367	m	3 m	50,43 CHF Prezzo / 1 m
Separatore 85 DD	TSG 85 DD	127 063 689	6062331	m	3 m	19,30 CHF Prezzo / 1 m
Piastra di uscita e protezione FT	LAB 20 FT	-----	6220436	pz	1 pz	60,84 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Calotta di protezione	SKH 110 OR	127 008 369	6222553	Coppia	20 Coppia	5,59 CHF Prezzo / 1 Coppia
Dispositivo di fissaggio per separatore A2	KS KL A2	127 008 079	6062284	pz	30 pz	197,32 CHF Prezzo / 100 pz
