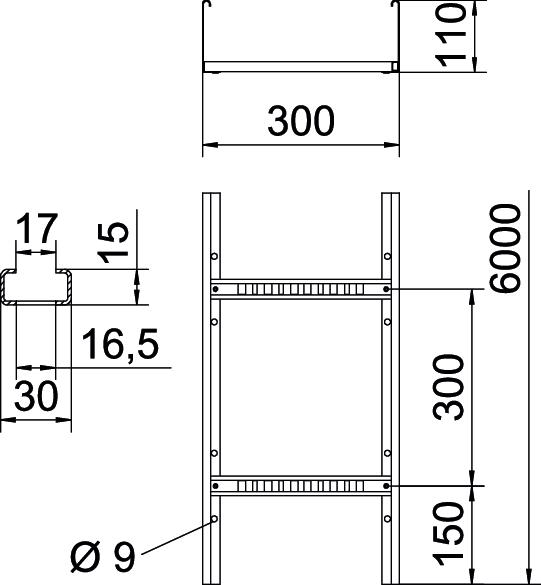

Passerella LG 110, 6 m VS FS 6000 | 300 | 1,5 | no | Acciaio | zincato in continuo

Passerella LG 110, 6 m VS FS

N. art. 6216445 | EAN 4012195065319 | ELDAS-No. 127 000 319

N. art. / Tipo

Lughezza.	6000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale	no

Materiale	Acciaio

Superficie	zincato in continuo

Descrizione del prodotto

Descrizione del prodotto

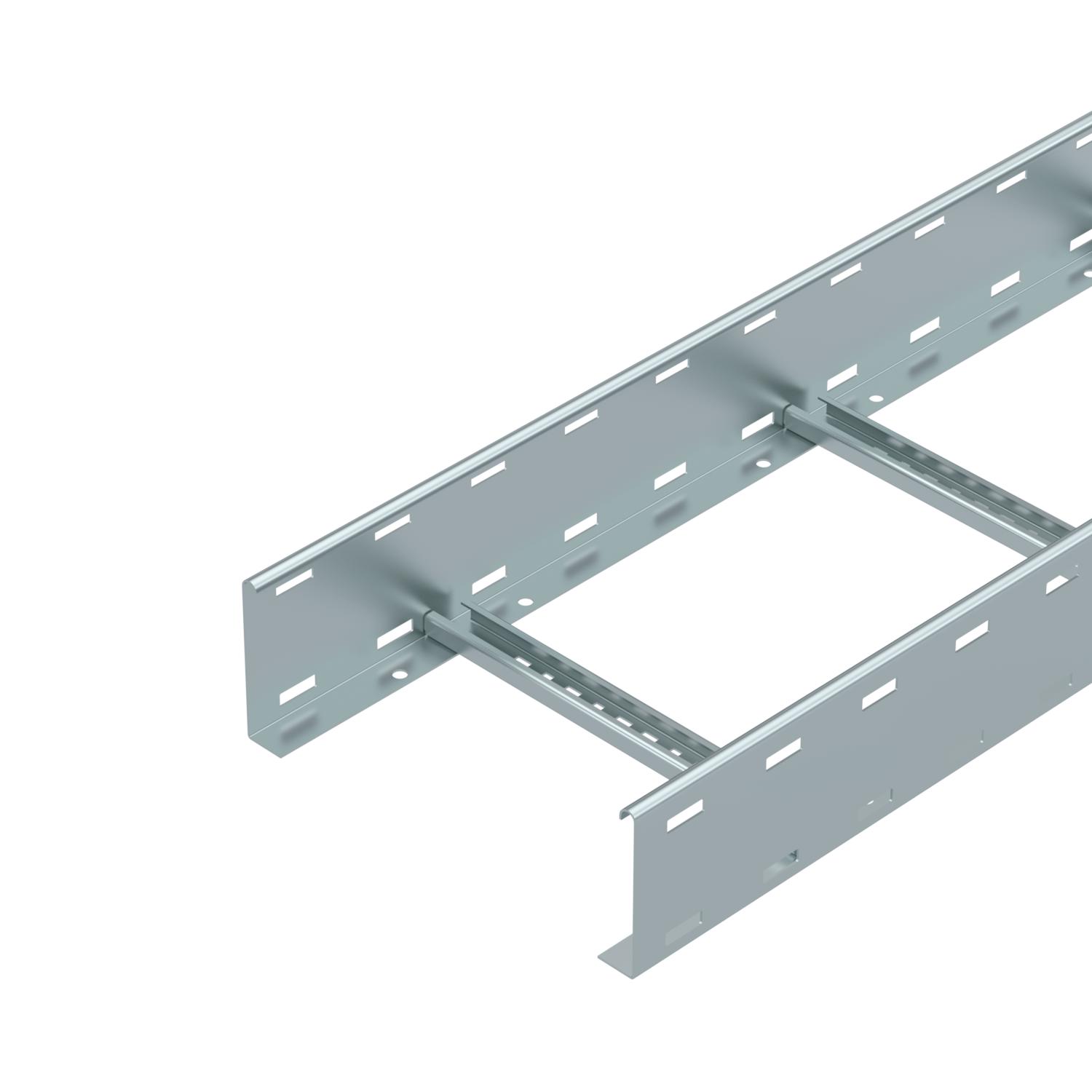

Passerella con longherone forato, con bordo di altezza pari a 110 mm, pioli del profilato a C rivettati e aperti verso l'alto.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Colore	zinco
Dimensione B	300 mm
Dimensionee	110x300x6000
Dimensioni	110x300x6000
Distanza tra gli appoggi 2,0 m	3,1 kN/m
Distanza tra gli appoggi 2,5 m	2 kN/m
Distanza tra gli appoggi 3,0 m	1,4 kN/m
Distanza tra gli appoggi 3,5 m	0,9 kN/m
Distanza tra gli appoggi 4,0 m	0,65 kN/m
Distanza tra gli appoggi 4,5 m	0,5 kN/m
Distanza tra gli appoggi 5,0 m	0,5 kN/m
Distanza tra i pioli	300 mm
Fissaggio del piolo	ribaditura cieca

Foratura laterale	sì
Impronta CO₂ (GWP) dalla culla al cancello	9,884 kg CO₂e / 1 Metro
Larghezza	300 mm
Lughezza.	6000 ft
Lughezza.	6000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Schlitzmaß Sprosse	16,50
Sezione utile	28300 mm²
Sezione utile	283 cm²
Spessore longherone	1,5 mm
Superficie	zincato in continuo
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

Diagramma di carico passerella tipo LG 110 VS

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
LG 112 VS 6 FS	6000 mm	200 mm	1,5 mm	no	Acciaio	zincato in continuo	127 000 309	6216442	m	6 m	54,17 CHF Prezzo / 1 m
LG 113 VS 6 FS	6000 mm	300 mm	1,5 mm	no	Acciaio	zincato in continuo	127 000 319	6216445	m	6 m	56,00 CHF Prezzo / 1 m
LG 114 VS 6 FS	6000 mm	400 mm	1,5 mm	no	Acciaio	zincato in continuo	127 000 329	6216448	m	6 m	58,56 CHF Prezzo / 1 m
LG 115 VS 6 FS	6000 mm	500 mm	1,5 mm	no	Acciaio	zincato in continuo	127 000 339	6216451	m	6 m	60,95 CHF Prezzo / 1 m
LG 116 VS 6 FS	6000 mm	600 mm	1,5 mm	no	Acciaio	zincato in continuo	127 000 349	6216454	m	6 m	63,85 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale FS	LVG 110 FS	127 008 029	6216545	pz	10 pz	9,35 CHF Prezzo / 1 pz
Connettore multifunzionale FS	LMFV 1130 FS	127 098 219	6225752	pz	1 pz	88,75 CHF Prezzo / 1 pz
Separatore 85 FS	TSG 85 FS	127 013 629	6062114	m	3 m	11,54 CHF Prezzo / 1 m

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Calotta di protezione	SKH 110 OR	127 008 369	6222553	Coppia	20 Coppia	5,59 CHF Prezzo / 1 Coppia
Coperchio con bussola girevole FS	DRL 300 FS	127 013 049	6052304	m	3 m	48,09 CHF Prezzo / 1 m
Dispositivo di fissaggio per separatore A2	KS KL A2	127 008 079	6062284	pz	30 pz	197,32 CHF Prezzo / 100 pz
