Nota: Questo articolo è un articolo fuori produzione.

Passerella LG 45, 3 m FS 3000 | 600 | 1,25 | no | Acciaio | zincato in continuo

Passerella LG 45, 3 m FS

N. art. 6200520 | EAN 4012195063544

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore longherone	1,25 mm

Mantenimento funzionale	no

Materiale	Acciaio

Superficie	zincato in continuo

Descrizione del prodotto

Descrizione del prodotto

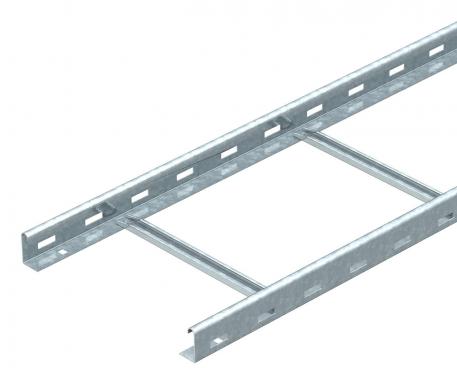

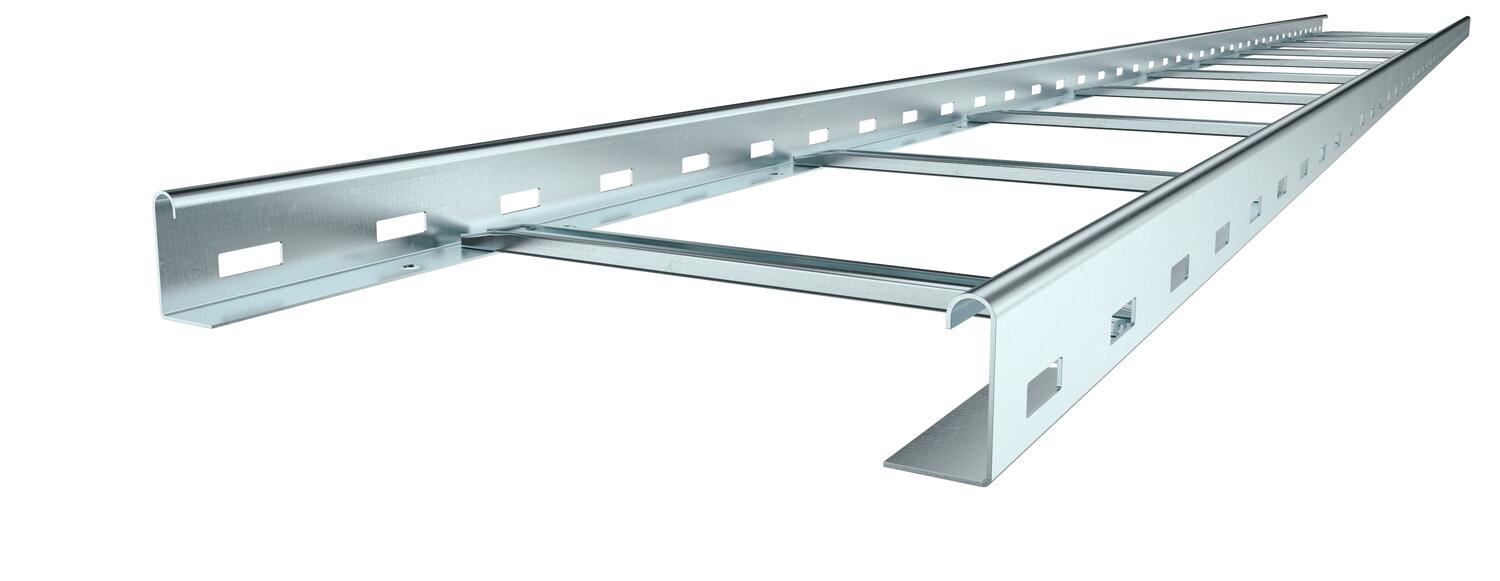

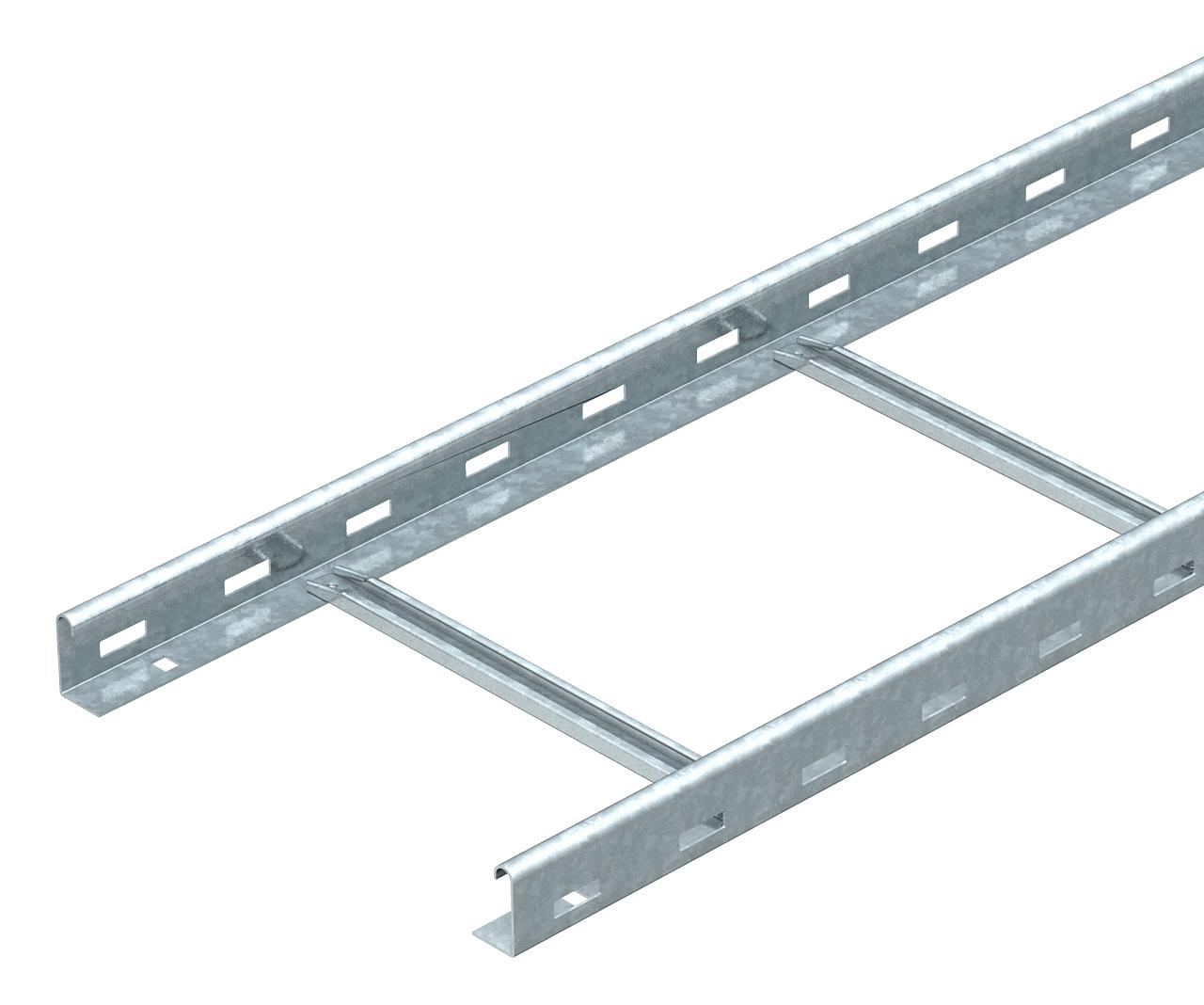

Passerella con longherone forato, con bordo di altezza pari a 45 mm, pioli del profilato a C rivettati e aperti verso l'alto.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Dimensionee	45x600x3000
Dimensioni	45x600x3000
Distanza tra i pioli	300 mm
Fissaggio del piolo	ribaditura cieca
Foratura laterale	sì
Mantenimento funzionale	no
Materiale	Acciaio

Sezione utile	208 cm²
Sezione utile	20800 mm²
Spessore longherone	1,25 mm
Superficie	zincato in continuo
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto
Versione della parete laterale	Profilo (aperto)

Misure

Altezza	45 mm
Dimensione B	600 mm
Larghezza	600 mm

Lughezza.	3000 ft
Lughezza.	3000 mm

Carichi

Distanza tra gli appoggi 1,5 m	1,8 kN/m
Distanza tra gli appoggi 2,0 m	1,4 kN/m

Distanza tra gli appoggi 2,5 m	1 kN/m
Distanza tra gli appoggi 3,0 m	0,55 kN/m

Dati tecnici

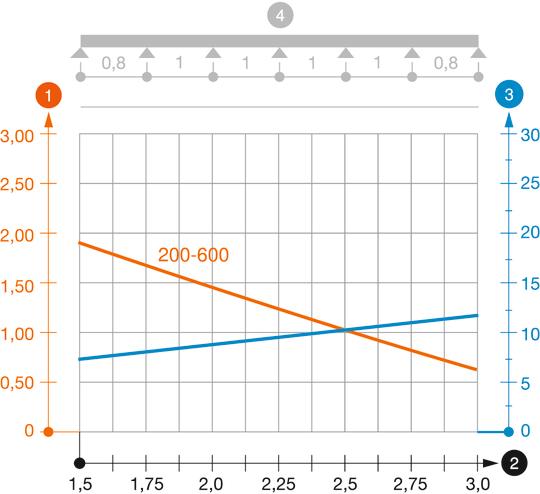

Schema di sollecitazione passerella tipo LG 45 NS

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	Materiale	Superficie	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
LG 450 NS 3 FS	3000 mm	500 mm	1,25 mm	no	Acciaio	zincato in continuo	6200517	m	3 m	38,62 CHF Prezzo / 1 m
LG 460 NS 3 FS	3000 mm	600 mm	1,25 mm	no	Acciaio	zincato in continuo	6200520	m	3 m	40,50 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio con bussola girevole FS	DRL 600 FS	127 013 089	6052606	m	3 m	84,34 CHF Prezzo / 1 m

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Separatore 30 FS	TSG 30 FS	127 013 609	6062050	m	3 m	6,07 CHF Prezzo / 1 m
Dispositivo di fissaggio per separatore A2	KS KL A2	127 008 079	6062284	pz	30 pz	197,32 CHF Prezzo / 100 pz
