Nota: Questo articolo è un articolo fuori produzione.
Passerella LG 45, 6 m FT 6000 | 400 | 1,25 | | Acciaio | zincato a caldo per immersione
morepic-1 video-1 video-2

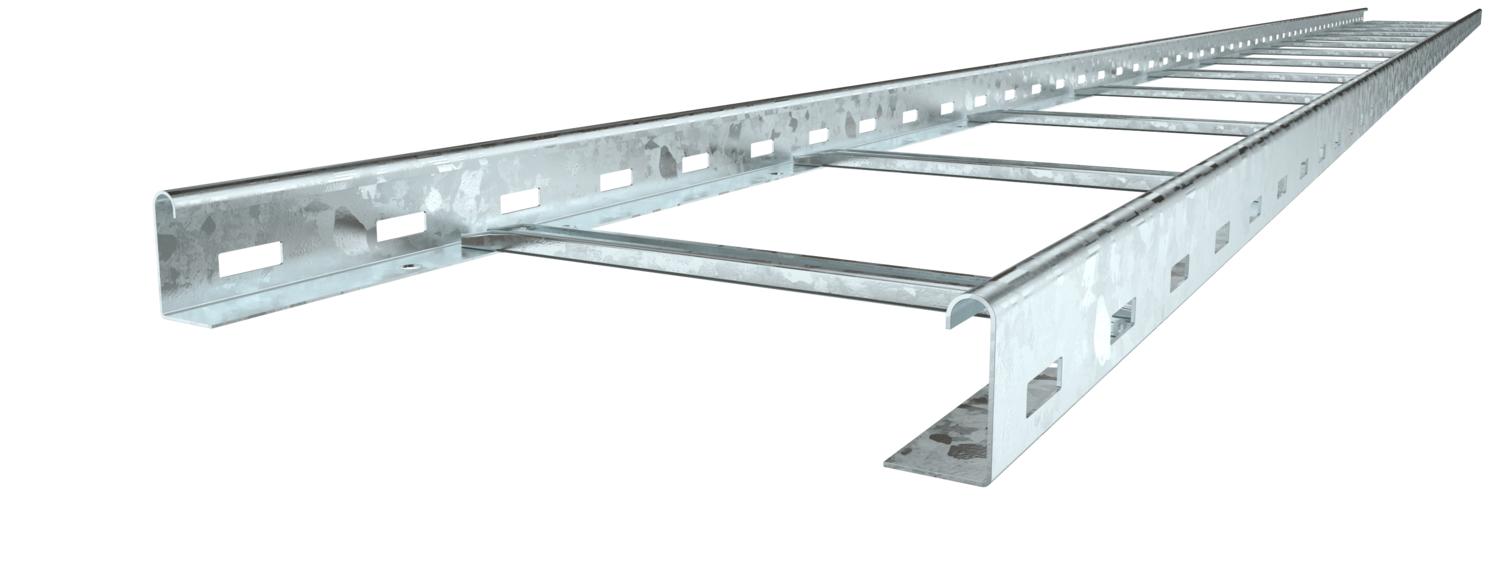

Passerella LG 45, 6 m FT

N. art. 6200611 | EAN 4012195063759

6000 mm
1,25 mm
Acciaio
zincato a caldo per immersione
Descrizione del prodotto
Descrizione del prodotto
Passerella con longherone forato, con bordo di altezza pari a 45 mm, pioli del profilato a C rivettati e aperti verso l'alto.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.
  • Schermatura magnetica
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Passerella a scaletta, altezza del bordo 45 mm
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 45 mm
Dimensione B 400 mm
Dimensionee 45x400x6000
Dimensioni 45x400x6000
Distanza tra gli appoggi 1,5 m 1,8 kN/m
Distanza tra gli appoggi 2,0 m 1,4 kN/m
Distanza tra gli appoggi 2,5 m 1 kN/m
Distanza tra gli appoggi 3,0 m 0,55 kN/m
Distanza tra i pioli 300 mm
Fissaggio del piolo ribaditura cieca
Foratura laterale sì
Impronta CO₂ (GWP) dalla culla al cancello 5,22 kg CO₂e / 1 Metro
Larghezza 400 mm
Lughezza. 6000 mm
Lughezza. 6000 ft
Materiale Acciaio
Sezione utile 13800 mm²
Sezione utile 138 cm²
Spessore longherone 1,25 mm
Superficie zincato a caldo per immersione
Versione a grande portata no
Versione dei pioli Profilo forato
Versione del longherone laterale profilo piatto
Versione della parete laterale Profilo (aperto)

Dati tecnici

Schema di sollecitazione passerella tipo LG 45 NS

Schema di sollecitazione passerella tipo LG 45 NS
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Spessore longherone Materiale Superficie N. art. Quantità Conf. Prezzo di listino IVA escl.
LG 420 NS 6 FT 6000 mm 200 mm 1,25 mm Acciaio zincato a caldo per immersione 6200605
6 m 50,93 CHF Prezzo / 1 m
LG 440 NS 6 FT 6000 mm 400 mm 1,25 mm Acciaio zincato a caldo per immersione 6200611
6 m 56,91 CHF Prezzo / 1 m
LG 450 NS 6 FT 6000 mm 500 mm 1,25 mm Acciaio zincato a caldo per immersione 6200614
6 m 61,01 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Coperchio con bussola girevole FT Coperchio con bussola girevole FT DRL 400 FT 6051413
3 m 76,94 CHF Prezzo / 1 m

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Dispositivo di fissaggio per separatore A2 Dispositivo di fissaggio per separatore A2 KS KL A2 127 008 079 6062284
30 pz 197,32 CHF Prezzo / 100 pz
Separatore 30 DD Separatore 30 DD TSG 30 DD 127 063 659 6062314
3 m 12,93 CHF Prezzo / 1 m
Piastra di uscita e protezione FT Piastra di uscita e protezione FT LAB 40 FT ----- 6220452
1 pz 72,74 CHF Prezzo / 1 pz
