Passerella LG 60, 3 m VS FS 3000 | 600 | 1,5 | no | Acciaio | zincato in continuo

Passerella LG 60, 3 m VS FS

N. art. 6208550 | EAN 4012195064084 | ELDAS-No. 127 000 649

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale

Materiale	Acciaio

Superficie	zincato in continuo

Descrizione del prodotto

Descrizione del prodotto

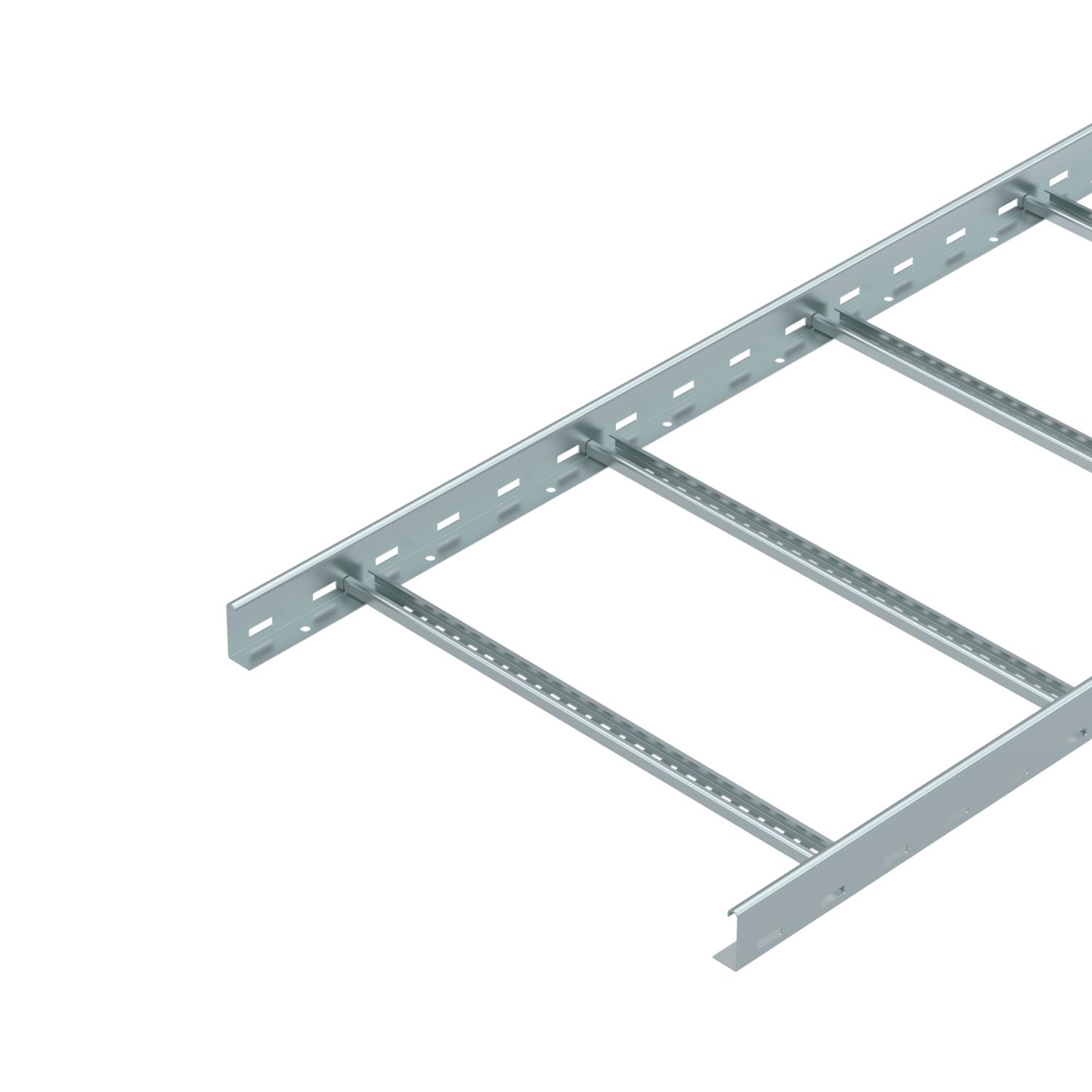

Passerella con longherone forato, con bordo di altezza pari a 60 mm, pioli del profilato a C rivettati e aperti verso l'alto (versione VS).
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.
Sono disponibili altre larghezze, su richiesta.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Colore	zinco
Dimensione B	600 mm
Dimensionee	60x600x3000
Dimensioni	60x600x3000
Distanza tra gli appoggi 1,5 m	3,1 kN/m
Distanza tra gli appoggi 2,0 m	2,25 kN/m
Distanza tra gli appoggi 2,5 m	1,5 kN/m
Distanza tra gli appoggi 3,0 m	1,1 kN/m
Distanza tra gli appoggi 3,5 m	0,75 kN/m
Distanza tra gli appoggi 4,0 m	0,45 kN/m
Distanza tra i pioli	300 mm
Fissaggio del piolo	ribaditura cieca
Foratura laterale	sì

Impronta CO₂ (GWP) dalla culla al cancello	8,804 kg CO₂e / 1 Metro
Larghezza	600 mm
Lughezza.	3000 mm
Lughezza.	3000 ft
Mantenimento funzionale	no
Materiale	Acciaio
Schlitzmaß Sprosse	16,50
Sezione utile	298 cm²
Sezione utile	29800 mm²
Spessore longherone	1,5 mm
Superficie	zincato in continuo
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

Diagramma di carico passerella tipo LG 60 VS

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
LG 620 VS 3 FS	3000 mm	200 mm	1,5 mm	sì	Acciaio	zincato in continuo	127 010 659	6208538	m	3 m	39,59 CHF Prezzo / 1 m
LG 630 VS 3 FS	3000 mm	300 mm	1,5 mm	sì	Acciaio	zincato in continuo	127 010 669	6208541	m	3 m	41,93 CHF Prezzo / 1 m
LG 640 VS 3 FS	3000 mm	400 mm	1,5 mm	sì	Acciaio	zincato in continuo	127 010 679	6208544	m	3 m	44,26 CHF Prezzo / 1 m
LG 650 VS 3 FS	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato in continuo	127 000 639	6208547	m	3 m	46,71 CHF Prezzo / 1 m
LG 660 VS 3 FS	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato in continuo	127 000 649	6208550	m	3 m	49,33 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio con bussola girevole FS	DRL 600 FS	127 013 089	6052606	m	3 m	84,34 CHF Prezzo / 1 m

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Separatore 45 FS	TSG 45 FS	127 043 019	6062033	m	3 m	7,52 CHF Prezzo / 1 m
Dispositivo di fissaggio per separatore A2	KS KL A2	127 008 079	6062284	pz	30 pz	197,32 CHF Prezzo / 100 pz
Giunto longitudinale FS	LVG 60 FS	127 008 019	6208840	pz	10 pz	5,30 CHF Prezzo / 1 pz
Calotta di protezione 60	SKH 60 OR	127 008 359	6222537	Coppia	40 Coppia	5,07 CHF Prezzo / 1 Coppia
Connettore multifunzionale FS	LMFV 660 FS	127 098 149	6225718	pz	1 pz	68,12 CHF Prezzo / 1 pz
