Passerella LG 60, 6 m VS A2 6000 | 400 | 1,5 | no | Acciaio INOX 1.4301 | non trattato, ulteriore trattamento

Passerella LG 60, 6 m VS A2

N. art. 6208706 | EAN 4012195064435 | ELDAS-No. 127 065 529

N. art. / Tipo

Lughezza.	6000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale	no

Materiale	Acciaio INOX 1.4301

Superficie	non trattato, ulteriore trattamento

Descrizione del prodotto

Descrizione del prodotto

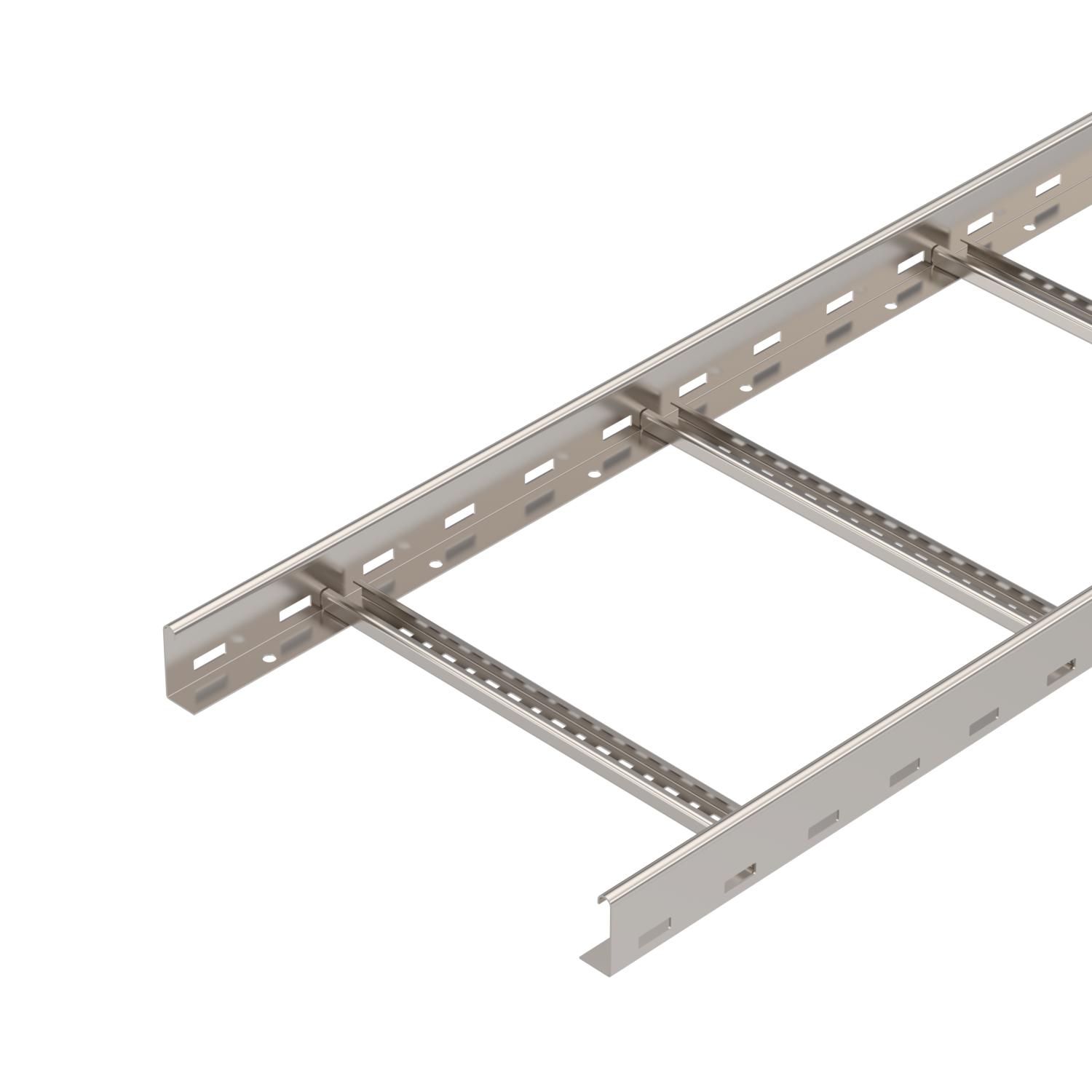

Passerella con longherone forato, con bordo di altezza pari a 60 mm, pioli del profilato a C rivettati e aperti verso l'alto (versione VS).
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Colore	acciaio inox
Dimensione B	400 mm

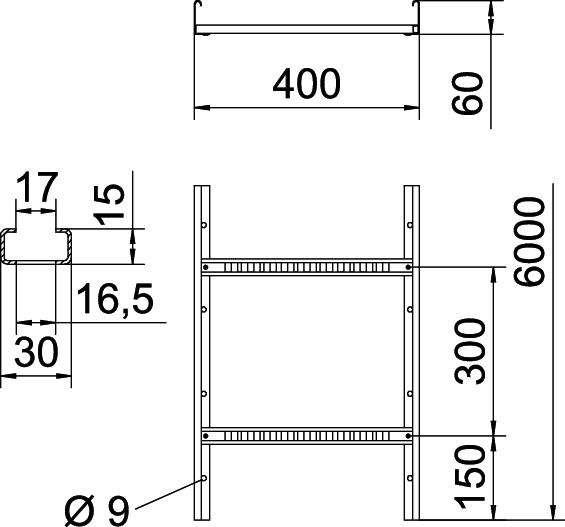

Dimensionee	60x400x6000
Dimensioni	60x400x6000
Distanza tra gli appoggi 1,5 m	3,1 kN/m
Distanza tra gli appoggi 2,0 m	2,25 kN/m
Distanza tra gli appoggi 2,5 m	1,5 kN/m
Distanza tra gli appoggi 3,0 m	1,1 kN/m
Distanza tra gli appoggi 3,5 m	0,75 kN/m
Distanza tra gli appoggi 4,0 m	0,45 kN/m
Distanza tra i pioli	300 mm
Fissaggio del piolo	ribaditura cieca
Foratura laterale	sì

Impronta CO₂ (GWP) dalla culla al cancello	16,495 kg CO₂e / 1 Metro
Larghezza	400 mm
Lughezza.	6000 ft
Lughezza.	6000 mm
Mantenimento funzionale	no
Materiale	Acciaio INOX 1.4301
Schlitzmaß Sprosse	16,50
Sezione utile	198 cm²
Sezione utile	19800 mm²
Spessore longherone	1,5 mm
Superficie	non trattato, ulteriore trattamento
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

Diagramma di carico passerella tipo LG 60 VS

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
LG 620 VS6 A2	6000 mm	200 mm	1,5 mm	no	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	127 065 509	6208700	m	6 m	163,60 CHF Prezzo / 1 m
LG 630 VS6 A2	6000 mm	300 mm	1,5 mm	no	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	127 065 519	6208703	m	6 m	176,64 CHF Prezzo / 1 m
LG 640 VS6 A2	6000 mm	400 mm	1,5 mm	no	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	127 065 529	6208706	m	6 m	189,75 CHF Prezzo / 1 m
LG 650 VS6 A2	6000 mm	500 mm	1,5 mm	no	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	127 065 539	6208709	m	6 m	203,30 CHF Prezzo / 1 m
LG 660 VS6 A2	6000 mm	600 mm	1,5 mm	no	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	127 065 549	6208712	m	6 m	217,02 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio con chiusura con bussola girevole A2	DRL 400 A2	127 053 539	6052932	m	3 m	206,43 CHF Prezzo / 1 m

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Separatore 45 A2	TSG 45 A2	-----	6062025	m	3 m	31,37 CHF Prezzo / 1 m
Dispositivo di fissaggio per separatore A2	KS KL A2	127 008 079	6062284	pz	30 pz	197,32 CHF Prezzo / 100 pz
Giunto longitudinale A2	LVG 60 A2	127 068 509	6208846	pz	10 pz	14,64 CHF Prezzo / 1 pz
Calotta di protezione 60	SKH 60 OR	127 008 359	6222537	Coppia	40 Coppia	5,07 CHF Prezzo / 1 Coppia
Piastra di uscita e protezione A2	LAB 40 A2	-----	7164033	pz	1 pz	93,42 CHF Prezzo / 1 pz
