Passerella LG 60, 6 m VS A2

N. art. 6208712 | EAN 4012195064473 | ELDAS-No. 127 065 549

6000 mm
1,5 mm
no
Acciaio INOX 1.4301
non trattato, ulteriore trattamento
Descrizione del prodotto

Descrizione del prodotto

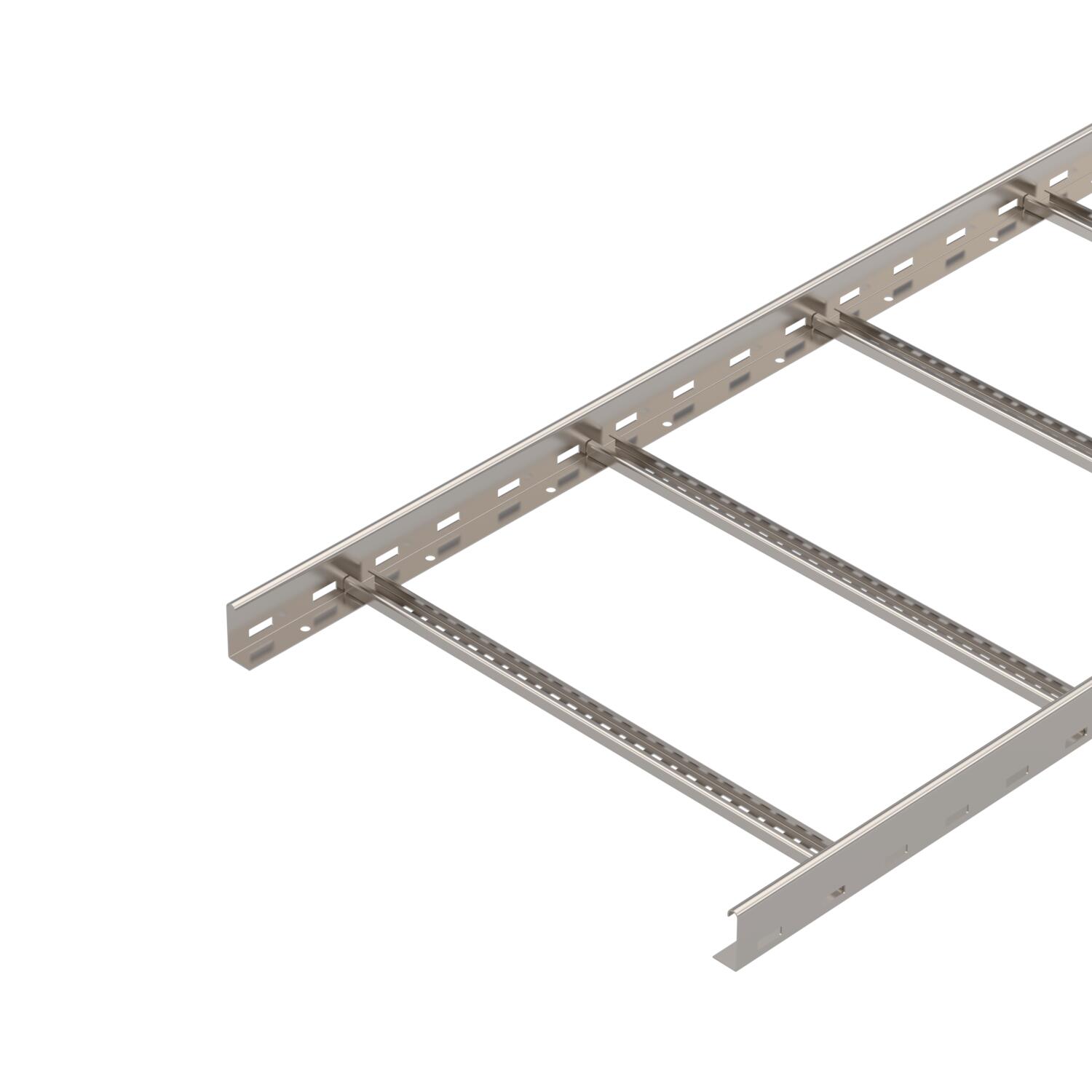

Passerella con longherone forato, con bordo di altezza pari a 60 mm, pioli del profilato a C rivettati e aperti verso l'alto (versione VS).
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.
  • Schermatura magnetica
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
  • Passerella a scaletta, altezza del bordo 60 mm

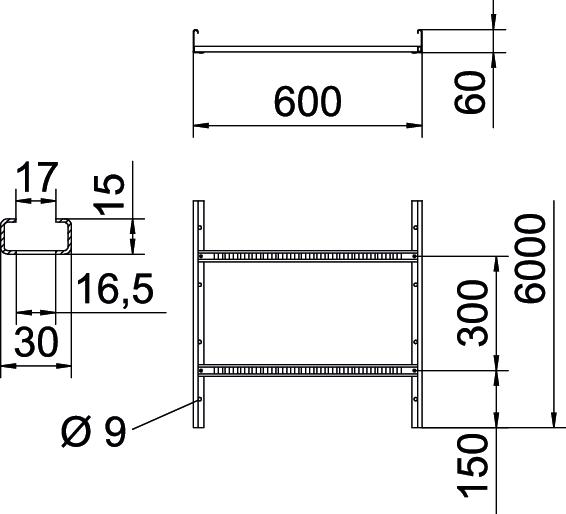

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 60 mm
Colore acciaio inox
Dimensione B 600 mm
Dimensionee 60x600x6000
Dimensioni 60x600x6000
Distanza tra gli appoggi 1,5 m 3,1 kN/m
Distanza tra gli appoggi 2,0 m 2,25 kN/m
Distanza tra gli appoggi 2,5 m 1,5 kN/m
Distanza tra gli appoggi 3,0 m 1,1 kN/m
Distanza tra gli appoggi 3,5 m 0,75 kN/m
Distanza tra gli appoggi 4,0 m 0,45 kN/m
Distanza tra i pioli 300 mm
Fissaggio del piolo ribaditura cieca
Foratura laterale
Impronta CO₂ (GWP) dalla culla al cancello 10,481 kg CO₂e / 1 Meter
Larghezza 600 mm
Lughezza. 6000 mm
Lughezza. 6000 ft
Mantenimento funzionale no
Materiale Acciaio INOX 1.4301
Schlitzmaß Sprosse 16,50
Sezione utile 298 cm²
Sezione utile 29800 mm²
Spessore longherone 1,5 mm
Superficie non trattato, ulteriore trattamento
Versione a grande portata no
Versione dei pioli Profilo forato
Versione del longherone laterale profilo piatto

Dati tecnici

Diagramma di carico passerella tipo LG 60 VS

Diagramma di carico passerella tipo LG 60 VS
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Spessore longherone Mantenimento funzionale Materiale Superficie ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
LG 620 VS6 A2 6000 mm 200 mm 1,5 mm no Acciaio INOX 1.4301 non trattato, ulteriore trattamento 127 065 509 6208700
6 m 163,60 CHF Prezzo / 1 m
LG 630 VS6 A2 6000 mm 300 mm 1,5 mm no Acciaio INOX 1.4301 non trattato, ulteriore trattamento 127 065 519 6208703
6 m 176,64 CHF Prezzo / 1 m
LG 640 VS6 A2 6000 mm 400 mm 1,5 mm no Acciaio INOX 1.4301 non trattato, ulteriore trattamento 127 065 529 6208706
6 m 189,75 CHF Prezzo / 1 m
LG 650 VS6 A2 6000 mm 500 mm 1,5 mm no Acciaio INOX 1.4301 non trattato, ulteriore trattamento 127 065 539 6208709
6 m 203,30 CHF Prezzo / 1 m
LG 660 VS6 A2 6000 mm 600 mm 1,5 mm no Acciaio INOX 1.4301 non trattato, ulteriore trattamento 127 065 549 6208712
6 m 217,02 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Coperchio con chiusura con bussola girevole A2 Coperchio con chiusura con bussola girevole A2 DRL 600 A2 127 053 559 6052975
3 m 393,32 CHF Prezzo / 1 m

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Separatore 45 A2 Separatore 45 A2 TSG 45 A2 ----- 6062025
3 m 31,37 CHF Prezzo / 1 m
Dispositivo di fissaggio per separatore A2 Dispositivo di fissaggio per separatore A2 KS KL A2 127 008 079 6062284
30 pz 197,32 CHF Prezzo / 100 pz
Giunto longitudinale A2 Giunto longitudinale A2 LVG 60 A2 127 068 509 6208846
10 pz 14,64 CHF Prezzo / 1 pz
Calotta di protezione 60 Calotta di protezione 60 SKH 60 OR 127 008 359 6222537
40 Coppia 5,07 CHF Prezzo / 1 Coppia
Piastra di uscita e protezione A2 Piastra di uscita e protezione A2 LAB 60 A2 ----- 7164068
1 pz 107,26 CHF Prezzo / 1 pz
