Passerella LG 60, 6 m VS FT 6000 | 600 | 1,5 | no | Acciaio | zincato a caldo per immersione

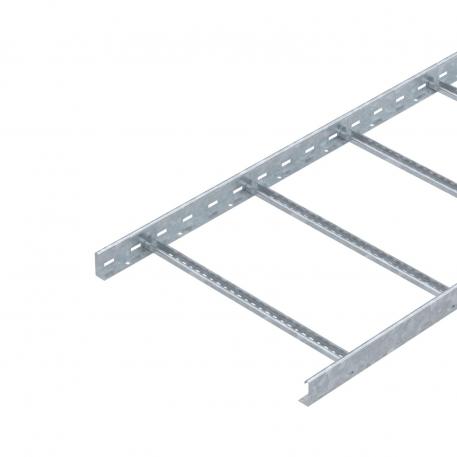

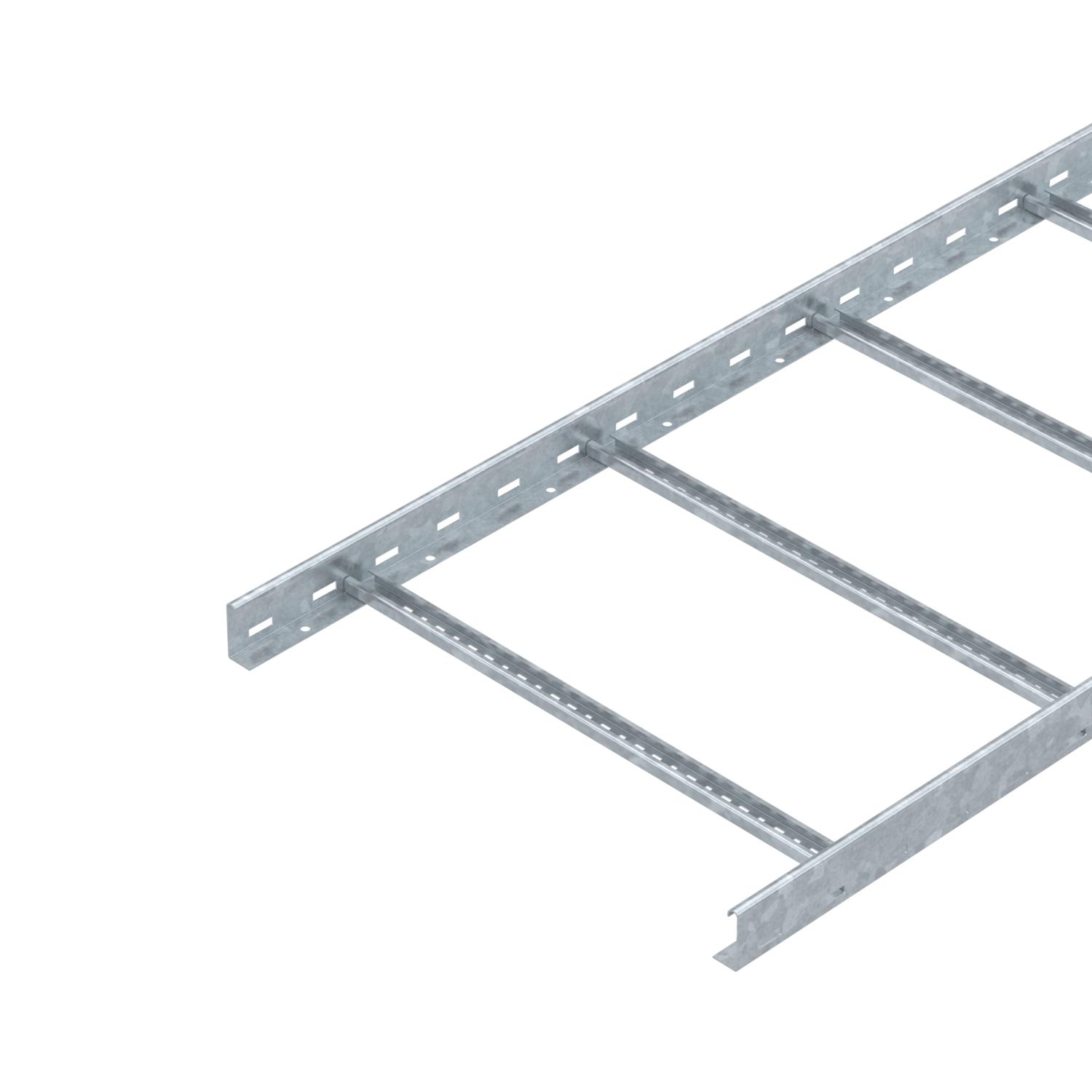

Passerella LG 60, 6 m VS FT

N. art. 6208661 | EAN 4012195064381

N. art. / Tipo

Lughezza.	6000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale

Materiale	Acciaio

Superficie	zincato a caldo per immersione

Descrizione del prodotto

Descrizione del prodotto

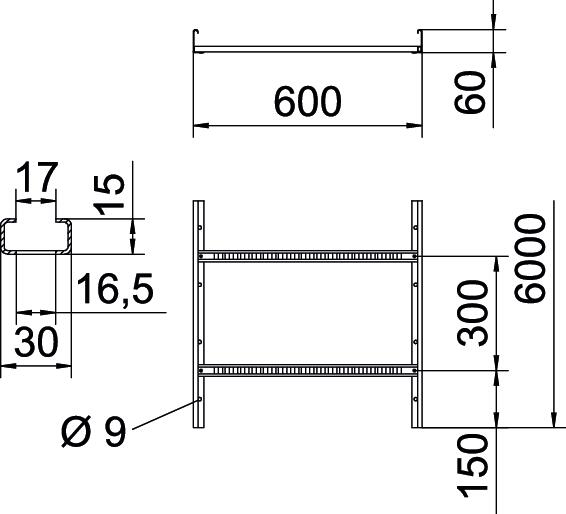

Passerella con longherone forato, con bordo di altezza pari a 60 mm, pioli del profilato a C rivettati e aperti verso l'alto (versione VS).
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Colore	zinco
Dimensione B	600 mm
Dimensionee	60x600x6000
Dimensioni	60x600x6000
Distanza tra gli appoggi 1,5 m	3,1 kN/m
Distanza tra gli appoggi 2,0 m	2,25 kN/m
Distanza tra gli appoggi 2,5 m	1,5 kN/m
Distanza tra gli appoggi 3,0 m	1,1 kN/m
Distanza tra gli appoggi 3,5 m	0,75 kN/m
Distanza tra gli appoggi 4,0 m	0,45 kN/m
Distanza tra i pioli	300 mm
Fissaggio del piolo	ribaditura cieca
Foratura laterale	sì

Impronta CO₂ (GWP) dalla culla al cancello	8,62 kg CO₂e / 1 Metro
Larghezza	600 mm
Lughezza.	6000 mm
Lughezza.	6000 ft
Mantenimento funzionale	no
Materiale	Acciaio
Schlitzmaß Sprosse	16,50
Sezione utile	29800 mm²
Sezione utile	298 cm²
Spessore longherone	1,5 mm
Superficie	zincato a caldo per immersione
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

Diagramma di carico passerella tipo LG 60 VS

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	Materiale	Superficie	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
LG 620 VS 6 FT	6000 mm	200 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	6208650	m	6 m	61,40 CHF Prezzo / 1 m
LG 630 VS 6 FT	6000 mm	300 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	6208653	m	6 m	65,16 CHF Prezzo / 1 m
LG 640 VS 6 FT	6000 mm	400 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	6208656	m	6 m	69,21 CHF Prezzo / 1 m
LG 650 VS 6 FT	6000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6208659	m	6 m	73,03 CHF Prezzo / 1 m
LG 660 VS 6 FT	6000 mm	600 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6208661	m	6 m	76,90 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio con bussola girevole FT	DRL 600 FT	6051472	m	3 m	113,13 CHF Prezzo / 1 m

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Dispositivo di fissaggio per separatore A2	KS KL A2	127 008 079	6062284	pz	30 pz	197,32 CHF Prezzo / 100 pz
Separatore 45 DD	TSG 45 DD	127 063 669	6062321	m	3 m	15,45 CHF Prezzo / 1 m
Giunto longitudinale FT	LVG 60 FT	127 058 019	6208843	pz	10 pz	6,60 CHF Prezzo / 1 pz
Piastra di uscita e protezione FT	LAB 60 FT	-----	6220479	pz	1 pz	83,51 CHF Prezzo / 1 pz
Calotta di protezione 60	SKH 60 OR	127 008 359	6222537	Coppia	40 Coppia	5,07 CHF Prezzo / 1 Coppia
Connettore multifunzionale FT	LMFV 660 FT	127 098 199	6225738	pz	1 pz	97,63 CHF Prezzo / 1 pz
