Passerella MKS-Magic® 60 FS 3050 | 150 | 60 | 1 | no | zinco | Acciaio | zincato in continuo

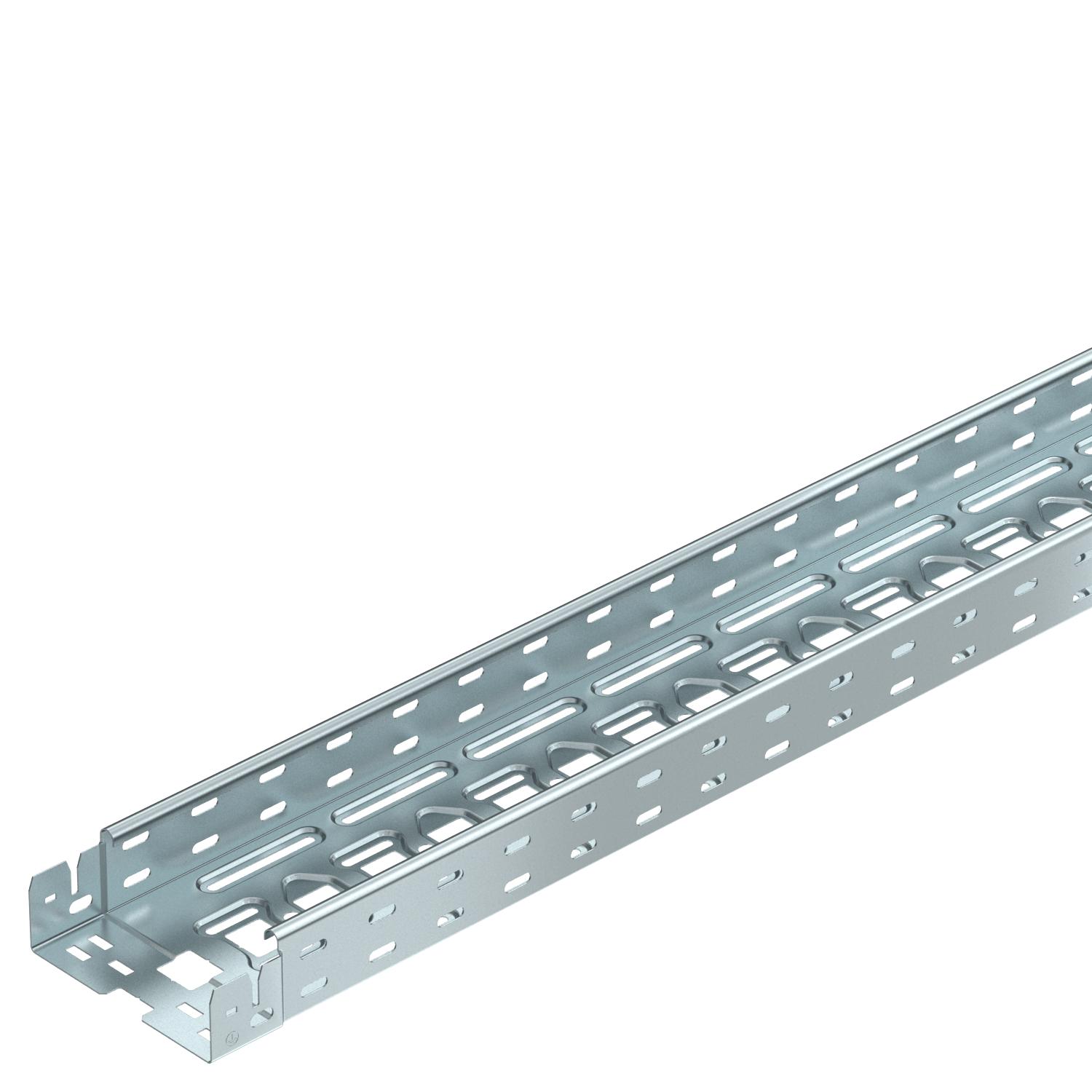

Passerella MKS-Magic® 60 FS

N. art. 6059002 | EAN 4012195829935

N. art. / Tipo

Lughezza.	3050 mm

Larghezza

Altezza	60 mm

Spessore lamiera	1 mm

Mantenimento funzionale	no

Colore	zinco

Materiale	Acciaio

Superficie	zincato in continuo

Descrizione del prodotto

Descrizione del prodotto

Passerella con sistema di fissaggio rapido integrato. La lunghezza utile della passerella è di 3.000 mm.

La passerella dispone di una foratura laterale passante di 7 x 20 mm per l'installazione di altri componenti di connessione e di montaggio.

Dalla larghezza della passerella di 200 mm con asolatura del 30% secondo la Direttiva VdS 2092 idoneo per l'utilizzo in impianti con sprinkler.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Classe di carico NEMA	8A
Colore	zinco
Con parte superiore	no
Dimensione B	150 mm
Dimensione L	30 mm
Dimensione x	46 mm
Dimensione y	112 mm
Dimensionee	60x150x3050
Distanza tra gli appoggi 1,5 m	1,6 kN/m
Distanza tra gli appoggi 2,0 m	1,1 kN/m
Distanza tra gli appoggi 2,5 m	0,7 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì

Impronta CO₂ (GWP) dalla culla al cancello	5,3768 kg CO₂e / 1 Metro
Larghezza	150 mm
Lughezza.	3050 mm
Lunghezza utile	3000 mm
Magnetische Schirmdämpfung mit Deckel	50 dB
Mantenimento funzionale	no
Materiale	Acciaio
Schermatura magnetica senza coperchio	20 dB
Sezione utile	88 cm²
Sezione utile	8800 mm²
Spessore lamiera	1 mm
Superficie	zincato in continuo
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Dati tecnici

Schema di sollecitazione passerella portacavi tipo MKSM 60

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Spessore lamiera	Mantenimento funzionale	Colore	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
MKSM 610 FS	3050 mm	100 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	127 011 309	6059000	m	3 m	24,53 CHF Prezzo / 1 m
MKSM 615 FS	3050 mm	150 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	-----	6059002	m	3 m	31,62 CHF Prezzo / 1 m
MKSM 620 FS	3050 mm	200 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	127 011 319	6059004	m	3 m	32,34 CHF Prezzo / 1 m
MKSM 630 FS	3050 mm	300 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	127 011 329	6059006	m	3 m	42,68 CHF Prezzo / 1 m
MKSM 640 FS	3050 mm	400 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	127 011 339	6059008	m	3 m	53,20 CHF Prezzo / 1 m
MKSM 650 FS	3050 mm	500 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	127 011 349	6059010	m	3 m	61,19 CHF Prezzo / 1 m
MKSM 660 FS	3050 mm	600 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	127 011 359	6059012	m	3 m	72,44 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Set giunti longitudinali Magic FS	KTSMV 615 FS	127 118 719	6068916	pz	1 pz	25,85 CHF Prezzo / 1 pz
Curva 45° 60 FS	RB 45 615 FS	127 031 869	6036102	pz	1 pz	44,56 CHF Prezzo / 1 pz
Curva 90° 60 FS	RB 90 615 FS	127 032 429	6036562	pz	1 pz	46,99 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 FS	RB W 615 FS	127 032 949	6037102	pz	1 pz	108,13 CHF Prezzo / 1 pz
Derivazione laterale 60 FS	RAA 615 FS	127 031 329	6042113	pz	1 pz	33,63 CHF Prezzo / 1 pz
Raccordo a T 60 FS	RT 615 FS	127 034 129	6038102	pz	1 pz	65,59 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS	DRL 150 FS	127 013 029	6052150	m	3 m	33,36 CHF Prezzo / 1 m
Separatore 60	TSG 60 FS	127 013 619	6062068	m	3 m	9,50 CHF Prezzo / 1 m
Curva 45° Magic 60 FS	RBM 45 615 FS	-----	6041042	pz	1 pz	47,12 CHF Prezzo / 1 pz
Curva regolabile Magic 60 FS	RBMV 615 FS	-----	6040482	pz	1 pz	135,20 CHF Prezzo / 1 pz
