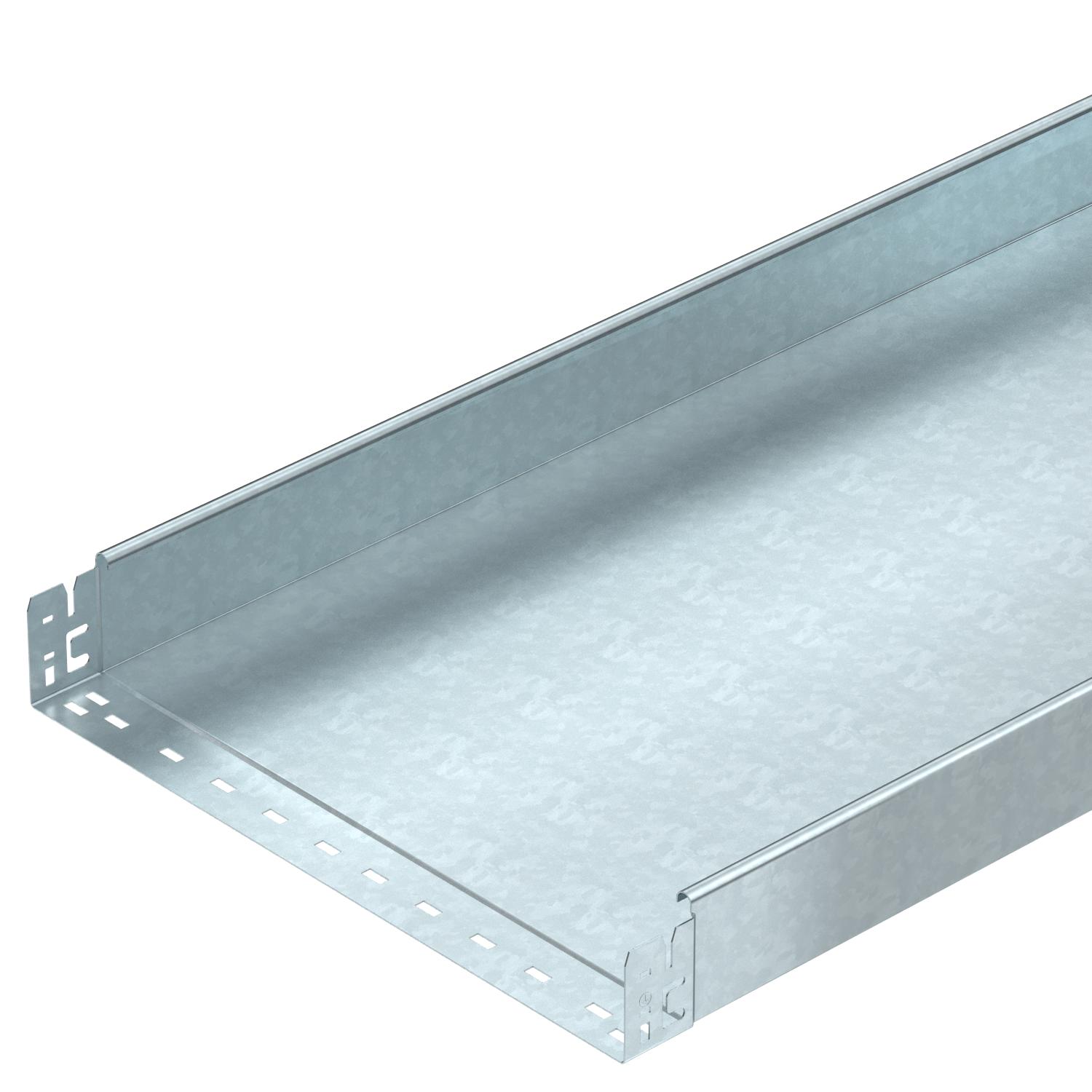

Passerella MKS-Magic® 85 non forata FT

N. art. / Tipo

Lughezza.	3050 mm

Larghezza

Altezza	85 mm

Spessore lamiera	1 mm

Mantenimento funzionale	no

Colore	zinco

Materiale	Acciaio

Superficie	zincato a caldo per immersione

Descrizione del prodotto

Descrizione del prodotto

Passerella non forata con sistema di fissaggio rapido integrato. La lunghezza utile della passerella è di 3.000 mm.

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	85 mm
Colore	zinco
Con parte superiore	no
Dimensione B	500 mm
Dimensionee	85x500x3050
Distanza tra gli appoggi 1,5 m	1,75 kN/m
Distanza tra gli appoggi 1,75 m	1,4 kN/m
Distanza tra gli appoggi 2,0 m	1,1 kN/m
Distanza tra gli appoggi 2,5 m	0,5 kN/m
Foratura laterale	no
Foratura NATO	no
Foro di montaggio nel pavimento	no
Impronta CO₂ (GWP) dalla culla al cancello	13,1488 kg CO₂e / 1 Metro

Larghezza	500 mm
Lughezza.	3050 mm
Lunghezza utile	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	42300 mm²
Sezione utile	423 cm²
Spessore lamiera	1 mm
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Dati tecnici

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Spessore lamiera	Mantenimento funzionale	Colore	Materiale	Superficie	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
MKSMU 810 FT	3050 mm	100 mm	85 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059325	m	3 m	47,01 CHF Prezzo / 1 m
MKSMU 820 FT	3050 mm	200 mm	85 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059329	m	3 m	64,08 CHF Prezzo / 1 m
MKSMU 830 FT	3050 mm	300 mm	85 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059331	m	3 m	85,84 CHF Prezzo / 1 m
MKSMU 840 FT	3050 mm	400 mm	85 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059333	m	3 m	100,26 CHF Prezzo / 1 m
MKSMU 850 FT	3050 mm	500 mm	85 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059335	m	3 m	130,44 CHF Prezzo / 1 m
MKSMU 860 FT	3050 mm	600 mm	85 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059337	m	3 m	154,55 CHF Prezzo / 1 m

Accessorio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Set giunti longitudinali Magic DD	KTSMV 850 DD	-----	6069034	pz	1 pz	43,88 CHF Prezzo / 1 pz
Coperchio con bussola girevole FT	DRL 500 FT	-----	6051448	m	3 m	107,96 CHF Prezzo / 1 m
Curva 45° 85 FT	RB 45 850 FT	127 032 079	6036238	pz	1 pz	215,11 CHF Prezzo / 1 pz
Curva 90° 85 FT	RB 90 850 FT	127 032 739	6036720	pz	1 pz	297,22 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 85 FT	RB W 850 FT	127 033 259	6037228	pz	1 pz	343,25 CHF Prezzo / 1 pz
Derivazione laterale 85 FT	RAA 850 FT	127 031 639	6042241	pz	1 pz	145,83 CHF Prezzo / 1 pz
Raccordo a T 85 FT	RT 850 FT	127 034 439	6038238	pz	1 pz	334,70 CHF Prezzo / 1 pz
Derivazione a croce 85 FT	RK 850 FT	127 033 799	7027439	pz	1 pz	445,87 CHF Prezzo / 1 pz
Coperchio con bussola girevole DD	DRL 500 DD	127 053 949	6052718	m	3 m	97,99 CHF Prezzo / 1 m
Separatore 85 DD	TSG 85 DD	127 063 689	6062331	m	3 m	19,30 CHF Prezzo / 1 m
Curva 45° Magic 85 FT	RBM 45 850 FT	-----	6041438	pz	1 pz	200,30 CHF Prezzo / 1 pz
Curva 90° Magic 85 FT	RBM 90 850 FT	-----	6041518	pz	1 pz	278,44 CHF Prezzo / 1 pz
