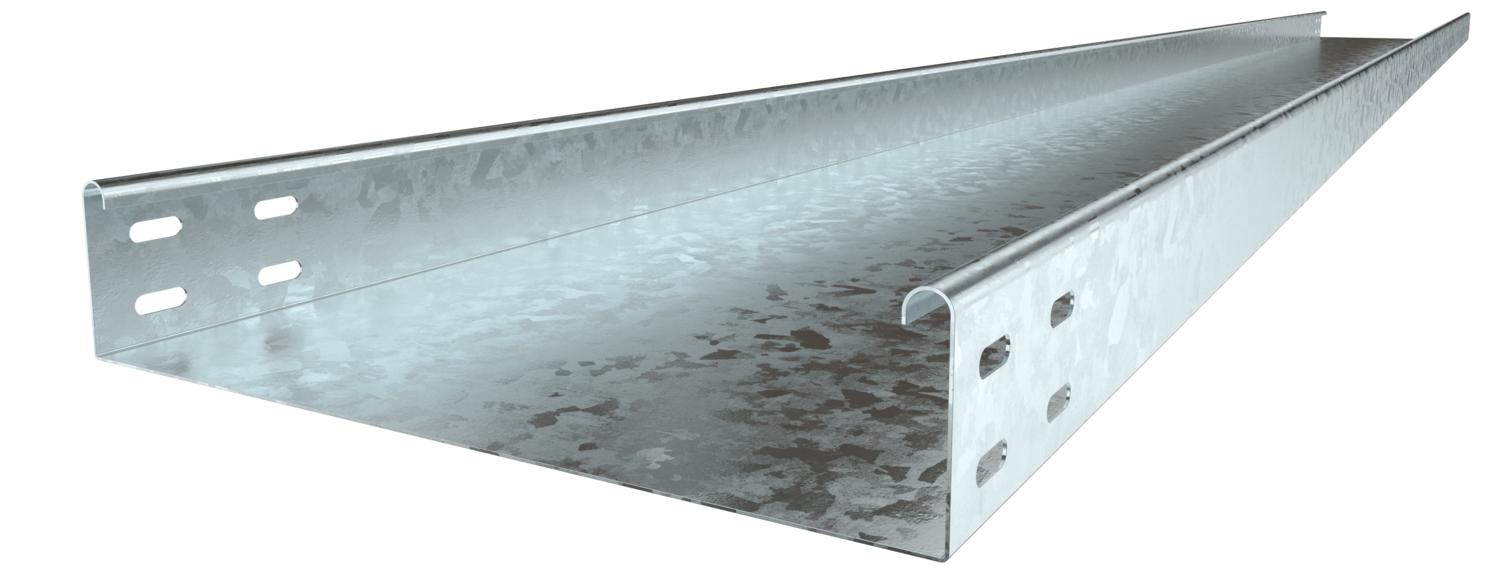

Passerella MKSU 60 FT

N. art. 6064302 | EAN 4012196396795

3000 mm
1 mm
no
Acciaio
zincato a caldo per immersione
Descrizione del prodotto
Descrizione del prodotto
MKSU 60 = sistema di passerelle medio pesante, non forato, con bordo di altezza pari a 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 2 in
Altezza 60 mm
Colore zinco
Con parte superiore no
Dimensionee 60x100x3000
Distanza tra gli appoggi 1,5 m 1,5 kN/m
Distanza tra gli appoggi 1,75 m 1,25 kN/m
Distanza tra gli appoggi 2,0 m 1 kN/m
Distanza tra gli appoggi 2,5 m 0,5 kN/m
Foratura laterale no
Foratura NATO no
Foro di montaggio nel pavimento no
Impronta CO₂ (GWP) dalla culla al cancello 4,64 kg CO₂e / 1 Metro
Larghezza 4 in
Larghezza 100 mm
Lughezza. 3000 mm
Lughezza. 10 ft
Mantenimento funzionale no
Materiale Acciaio
Sezione utile 5800 mm²
Sezione utile 58 cm²
Spessore lamiera 0,04 in
Spessore lamiera 1 mm
Superficie zincato a caldo per immersione
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore senza connettore

Dati tecnici

Diagramma di carico passerella tipo MKSU 60 FS FT

Diagramma di carico passerella tipo MKSU 60 FS FT
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Spessore lamiera Mantenimento funzionale Materiale Superficie N. art. Quantità Conf. Prezzo di listino IVA escl.
MKSU 610 FT 3000 mm 100 mm 1 mm no Acciaio zincato a caldo per immersione 6064302
3 m 37,33 CHF Prezzo / 1 m
MKSU 615 FT 3000 mm 150 mm 1 mm no Acciaio zincato a caldo per immersione 6064319
3 m 53,01 CHF Prezzo / 1 m
MKSU 620 FT 3000 mm 200 mm 1 mm no Acciaio zincato a caldo per immersione 6064345
3 m 60,05 CHF Prezzo / 1 m
MKSU 630 FT 3000 mm 300 mm 1 mm no Acciaio zincato a caldo per immersione 6064396
3 m 74,48 CHF Prezzo / 1 m
MKSU 640 FT 3000 mm 400 mm 1 mm no Acciaio zincato a caldo per immersione 6064426
3 m 93,18 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto longitudinale FT Giunto longitudinale FT RLVK 60 FT 127 058 009 6067603
10 pz 5,05 CHF Prezzo / 1 pz
Giunto di base DD Giunto di base DD SSLB 100 DD 127 058 109 7070306
20 pz 4,81 CHF Prezzo / 1 pz
Coperchio con bussola girevole FT Coperchio con bussola girevole FT DRL 100 FT ----- 6051340
3 m 37,81 CHF Prezzo / 1 m
Curva 45° 60 FT Curva 45° 60 FT RB 45 610 FT 127 031 859 6036130
1 pz 67,82 CHF Prezzo / 1 pz
Curva 90° 60 FT Curva 90° 60 FT RB 90 610 FT 127 032 399 6036590
1 pz 72,43 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 FT Curva ad angolazione regolabile 60 FT RB W 610 FT 127 032 939 6037120
1 pz 93,09 CHF Prezzo / 1 pz
Derivazione laterale 60 FT Derivazione laterale 60 FT RAA 610 FT 127 031 299 6042211
1 pz 51,41 CHF Prezzo / 1 pz
Raccordo a T 60 FT Raccordo a T 60 FT RT 610 FT 127 034 119 6038130
1 pz 83,00 CHF Prezzo / 1 pz
Derivazione a croce 60 FT Derivazione a croce 60 FT RK 610 FT 127 033 499 7027411
1 pz 120,38 CHF Prezzo / 1 pz
Coperchio con bussola girevole DD Coperchio con bussola girevole DD DRL 100 DD 127 053 909 6052703
3 m 37,81 CHF Prezzo / 1 m
Separatore 60 DD Separatore 60 DD TSG 60 DD 127 063 679 6062327
3 m 16,11 CHF Prezzo / 1 m
Curva 90° 60 FT Curva 90° 60 FT RB 90 610 FT 127 054 109 7125100
1 pz 78,45 CHF Prezzo / 1 pz
