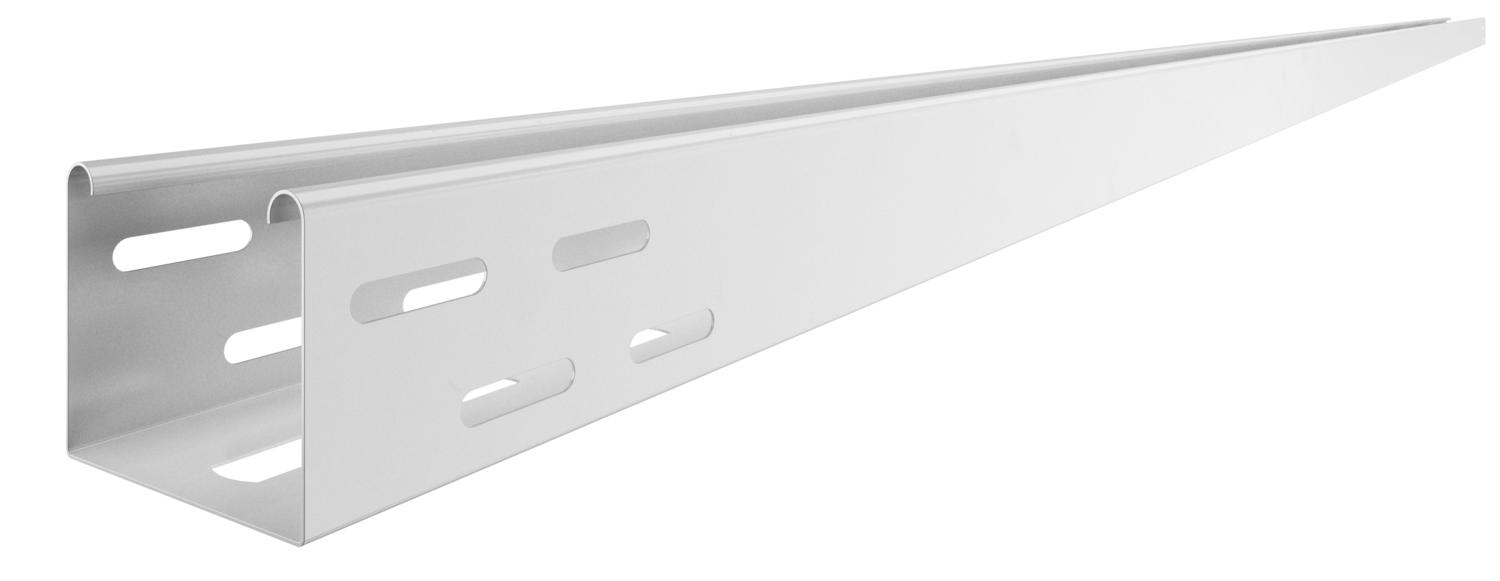

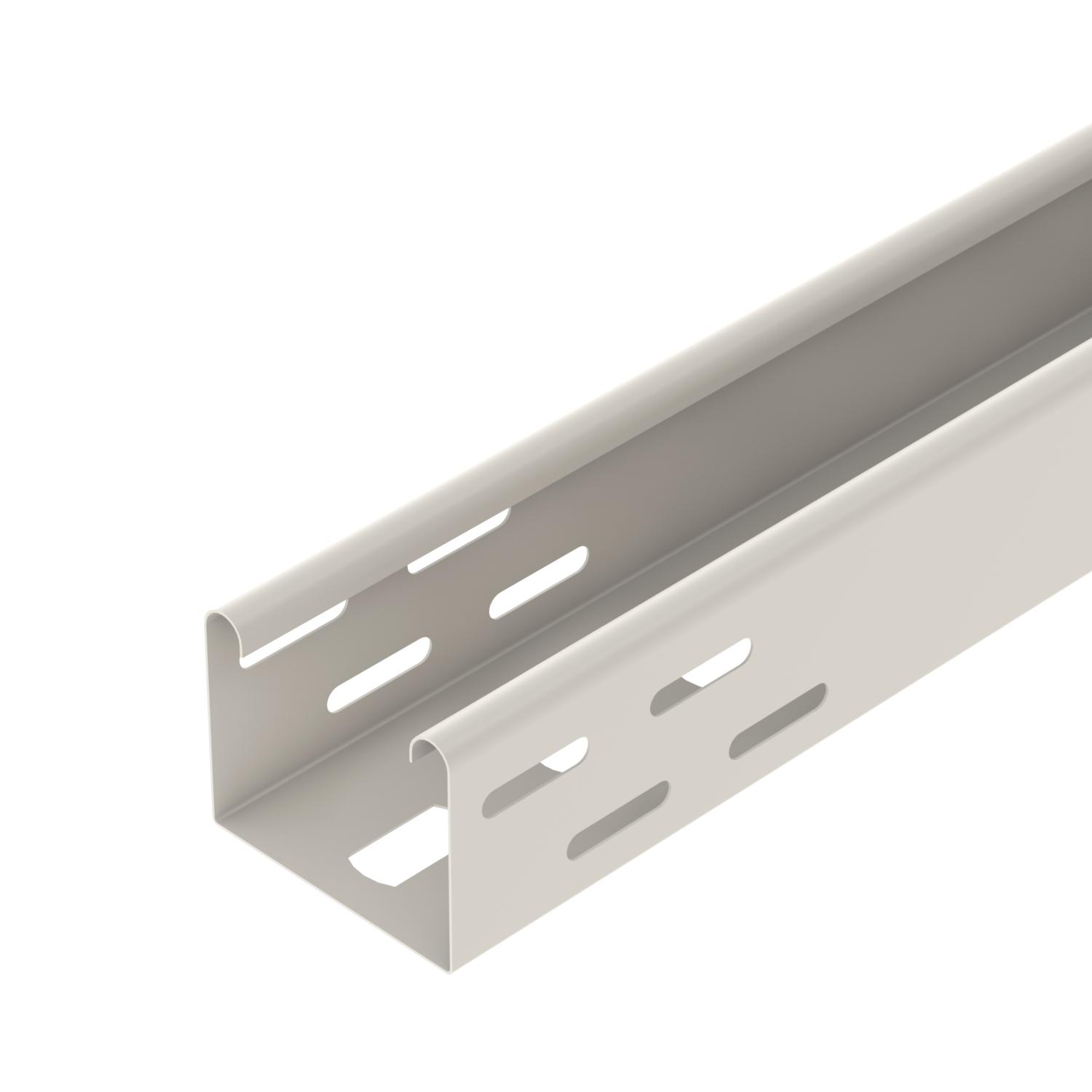

Passerella per corpi illuminanti FSK, bianco puro
N. art. 6055821 | EAN 4012196557790
- Descrizione del prodotto
-
Descrizione del prodottoPasserella corpi illuminanti con fondo forato per il fissaggio di corpi illuminanti e per il passaggio di cavi.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
-
- Dati tecnici
-
Dati tecnici

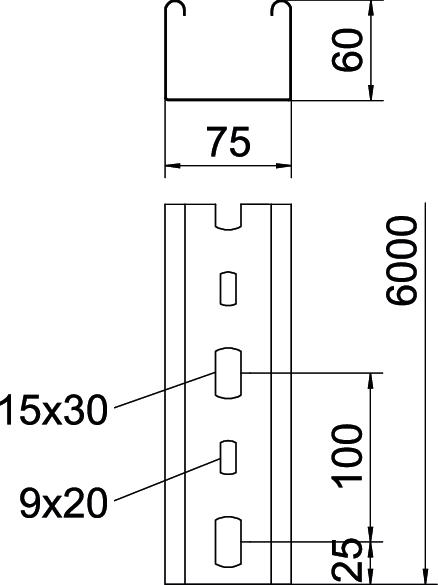

Acciaio inossidabile, decapato no Altezza 60 mm Colore bianco; RAL 9010 Dimensionee 60x75x6000 Distanza tra gli appoggi 1,5 m 0,8 kN/m Distanza tra gli appoggi 2,0 m 0,55 kN/m Distanza tra gli appoggi 2,5 m 0,35 kN/m Distanza tra gli appoggi 3,0 m 0,25 kN/m Foratura laterale sì Foro di montaggio nel pavimento sì Larghezza 75 mm Lughezza. 6000 mm Materiale Acciaio Sezione utile 42 cm² Spessore lamiera 0,75 mm Superficie PES50 - poliestere / epossido Tipo di giunto sistema portacavi avvitato Tipo di prova di carico secondo IEC 61537 Tipo II Versione connettore senza connettore Dati tecnici
Schema di sollecitazione passerella per corpi illuminanti tipo LTR
-
Carico passerella-cavi ammesso in kN/m senza peso operatore
-
Distanza tra gli appoggi in m
-
Flessione passerella in mm con kN/m ammessi
-
Flessione di carico nella procedura di prova
-
Curva di carico per larghezza passerella in mm
-
Curva di flessione passerella in base alla distanza tra gli appoggi
-
