Passerella portacavi DKS 60 FS 3000 | 100 | 1 | no | Acciaio | zincato in continuo
morepic-1 morepic-2

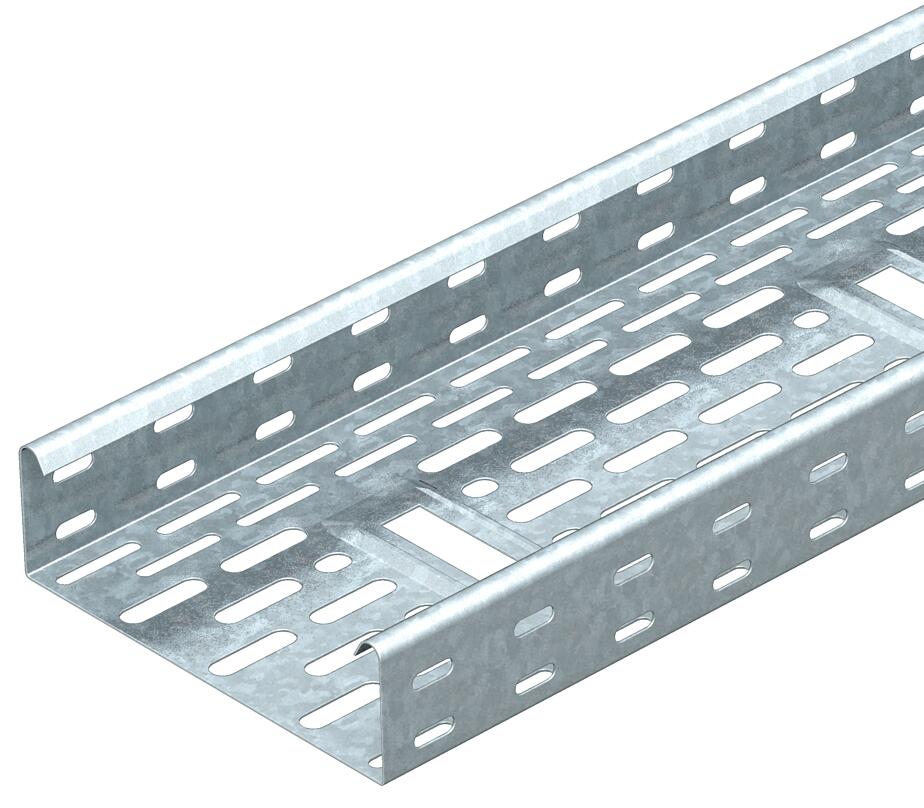

Passerella portacavi DKS 60 FS

N. art. 6085016 | EAN 4012196069736

3000 mm
no
Acciaio
zincato in continuo
Descrizione del prodotto
Descrizione del prodotto
DKS 60 = Sistema di passerelle asolate portacavi con altezza del bordo pari a 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 60 mm
Altezza 2 in
Colore zinco
Con parte superiore no
Dimensione B 100 mm
Dimensionee 60x100x3000
Dimensioni 60 x 100
Distanza tra gli appoggi 1,5 m 1,75 kN/m
Distanza tra gli appoggi 2,0 m 0,95 kN/m
Distanza tra gli appoggi 2,5 m 0,5 kN/m
Distanza tra gli appoggi 3,0 m 0,4 kN/m
Einsatz Sprinkleranlage sì
Foratura laterale sì
Foratura NATO no
Foro di montaggio nel pavimento sì
Impronta CO₂ (GWP) dalla culla al cancello 4,432 kg CO₂e / 1 Metro
Larghezza 4 in
Larghezza 100 mm
Lughezza. 10 ft
Lughezza. 3000 mm
Mantenimento funzionale no
Materiale Acciaio
Sezione utile 58 cm²
Sezione utile 5800 mm²
Spessore lamiera 1 mm
Spessore lamiera 0,04 in
Superficie zincato in continuo
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore senza connettore

Dati tecnici

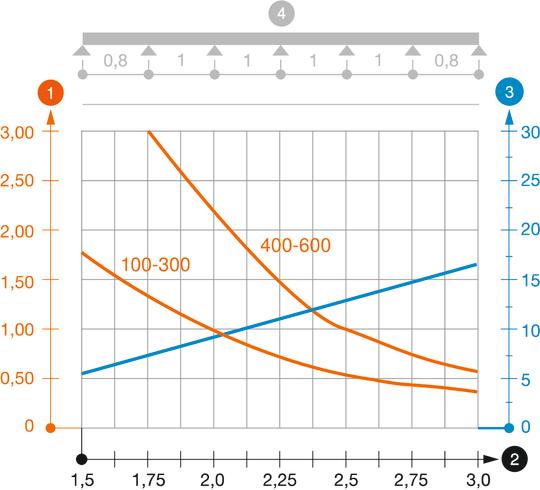

Schema di sollecitazione passerella portacavi tipo DKS 60

Schema di sollecitazione passerella portacavi tipo DKS 60
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Spessore lamiera Mantenimento funzionale Materiale Superficie N. art. Quantità Conf. Prezzo di listino IVA escl.
DKS 610 FS 3000 mm 100 mm 1 mm no Acciaio zincato in continuo 6085016
3 m 26,63 CHF Prezzo / 1 m
DKS 620 FS 3000 mm 200 mm 1 mm no Acciaio zincato in continuo 6085032
3 m 38,71 CHF Prezzo / 1 m
DKS 630 FS 3000 mm 300 mm 1 mm no Acciaio zincato in continuo 6085059
3 m 46,28 CHF Prezzo / 1 m
DKS 640 FS 3000 mm 400 mm 1,5 mm no Acciaio zincato in continuo 6085202
3 m 78,99 CHF Prezzo / 1 m
DKS 650 FS 3000 mm 500 mm 1,5 mm no Acciaio zincato in continuo 6085229
3 m 93,66 CHF Prezzo / 1 m
DKS 660 FS 3000 mm 600 mm 1,5 mm no Acciaio zincato in continuo 6085245
3 m 108,02 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto longitudinale FS Giunto longitudinale FS RLVK 60 FS 127 018 419 6067093
10 pz 4,08 CHF Prezzo / 1 pz
Giunto longitudinale FT Giunto longitudinale FT RLVK 60 FT 127 058 009 6067603
10 pz 5,05 CHF Prezzo / 1 pz
Giunto di base FS Giunto di base FS SSLB 100 FS 127 018 509 7070205
20 pz 3,55 CHF Prezzo / 1 pz
Giunto di base DD Giunto di base DD SSLB 100 DD 127 058 109 7070306
20 pz 4,81 CHF Prezzo / 1 pz
Curva 45° 60 FS Curva 45° 60 FS RB 45 610 FS 127 031 849 6036100
1 pz 38,02 CHF Prezzo / 1 pz
Curva 45° 60 FT Curva 45° 60 FT RB 45 610 FT 127 031 859 6036130
1 pz 67,82 CHF Prezzo / 1 pz
Curva 90° 60 FS Curva 90° 60 FS RB 90 610 FS 127 032 389 6036560
1 pz 39,76 CHF Prezzo / 1 pz
Curva 90° 60 FT Curva 90° 60 FT RB 90 610 FT 127 032 399 6036590
1 pz 72,43 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 FS Curva ad angolazione regolabile 60 FS RB W 610 FS 127 032 929 6037100
1 pz 88,12 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 FT Curva ad angolazione regolabile 60 FT RB W 610 FT 127 032 939 6037120
1 pz 93,09 CHF Prezzo / 1 pz
Derivazione laterale 60 FS Derivazione laterale 60 FS RAA 610 FS 127 031 289 6042111
1 pz 32,05 CHF Prezzo / 1 pz
Derivazione laterale 60 FT Derivazione laterale 60 FT RAA 610 FT 127 031 299 6042211
1 pz 51,41 CHF Prezzo / 1 pz
Raccordo a T 60 FS Raccordo a T 60 FS RT 610 FS 127 034 109 6038100
1 pz 51,74 CHF Prezzo / 1 pz
Raccordo a T 60 FT Raccordo a T 60 FT RT 610 FT 127 034 119 6038130
1 pz 83,00 CHF Prezzo / 1 pz
Derivazione a croce 60 FS Derivazione a croce 60 FS RK 610 FS 127 033 489 7027311
1 pz 68,43 CHF Prezzo / 1 pz
Derivazione a croce 60 FT Derivazione a croce 60 FT RK 610 FT 127 033 499 7027411
1 pz 120,38 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS Coperchio con bussola girevole FS DRL 100 FS 127 013 019 6052096
3 m 27,53 CHF Prezzo / 1 m
Coperchio con bussola girevole DD Coperchio con bussola girevole DD DRL 100 DD 127 053 909 6052703
3 m 37,81 CHF Prezzo / 1 m
Separatore 60 Separatore 60 TSG 60 FS 127 013 619 6062068
3 m 9,50 CHF Prezzo / 1 m
Separatore 60 DD Separatore 60 DD TSG 60 DD 127 063 679 6062327
3 m 16,11 CHF Prezzo / 1 m
Curva 45° 60 FS Curva 45° 60 FS RB 45 610 FS 127 012 609 6043763
1 pz 43,88 CHF Prezzo / 1 pz
Curva 90° 60 FS Curva 90° 60 FS RB 90 610 FS 127 012 109 6043216
1 pz 44,49 CHF Prezzo / 1 pz
