Passerella portacavi DKS 60 FT 3000 | 100 | 1 | no | Acciaio | zincato a caldo per immersione

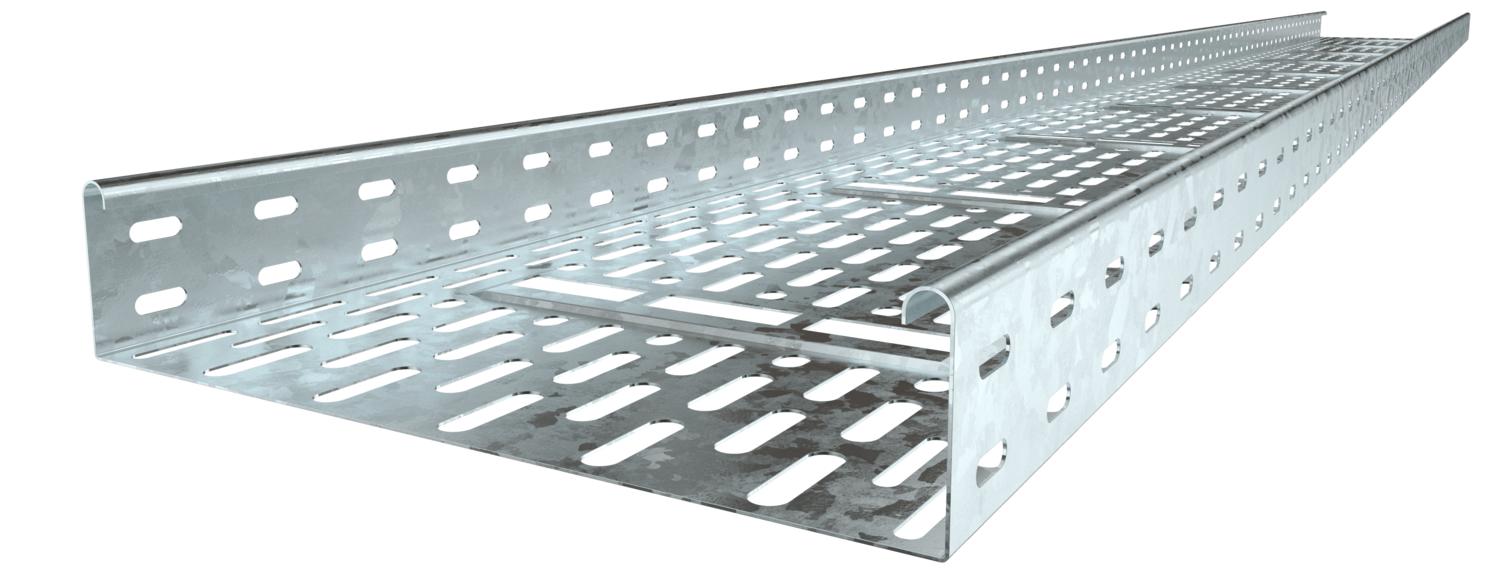

Passerella portacavi DKS 60 FT

N. art. 6085326 | EAN 4012196070091

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore lamiera

Mantenimento funzionale	no

Materiale	Acciaio

Superficie	zincato a caldo per immersione

Descrizione del prodotto

Descrizione del prodotto

DKS 60 = Sistema di passerelle asolate portacavi con altezza del bordo pari a 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	2 in
Altezza	60 mm
Colore	zinco
Con parte superiore	no
Dimensione B	100 mm
Dimensionee	60x100x3000
Dimensioni	60 x 100
Distanza tra gli appoggi 1,5 m	1,75 kN/m
Distanza tra gli appoggi 2,0 m	0,95 kN/m
Distanza tra gli appoggi 2,5 m	0,5 kN/m
Distanza tra gli appoggi 3,0 m	0,4 kN/m
Einsatz Sprinkleranlage	sì
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	4,425 kg CO₂e / 1 Metro

Larghezza	100 mm
Larghezza	4 in
Lughezza.	10 ft
Lughezza.	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Perforazione di base	1
Sezione utile	5800 mm²
Sezione utile	58 cm²
Spessore lamiera	0,06 in
Spessore lamiera	1 mm
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Schema di sollecitazione passerella portacavi tipo DKS 60

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
DKS 610 FT	3000 mm	100 mm	1 mm	no	Acciaio	zincato a caldo per immersione	6085326	m	3 m	35,34 CHF Prezzo / 1 m
DKS 620 FT	3000 mm	200 mm	1 mm	no	Acciaio	zincato a caldo per immersione	6085342	m	3 m	53,20 CHF Prezzo / 1 m
DKS 630 FT	3000 mm	300 mm	1 mm	no	Acciaio	zincato a caldo per immersione	6085369	m	3 m	78,45 CHF Prezzo / 1 m
DKS 640 FT	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6085512	m	3 m	107,85 CHF Prezzo / 1 m
DKS 650 FT	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6085539	m	3 m	117,71 CHF Prezzo / 1 m
DKS 660 FT	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6085555	m	3 m	127,32 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio con bussola girevole FT	DRL 100 FT	-----	6051340	m	3 m	37,81 CHF Prezzo / 1 m
Curva 90° 60 FT	RB 90 610 FT	127 054 109	7125100	pz	1 pz	78,45 CHF Prezzo / 1 pz
