Passerella portacavi DKS 60 FT 3000 | 500 | 1,5 | no | Acciaio | zincato a caldo per immersione

Passerella portacavi DKS 60 FT

N. art. 6085539 | EAN 4012196070336

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore lamiera

Mantenimento funzionale	no

Materiale	Acciaio

Superficie	zincato a caldo per immersione

Descrizione del prodotto

Descrizione del prodotto

DKS 60 = Sistema di passerelle asolate portacavi con altezza del bordo pari a 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Altezza	2 in
Colore	zinco
Con parte superiore	no
Dimensione B	500 mm
Dimensionee	60x500x3000
Dimensioni	60 x 500
Distanza tra gli appoggi 1,5 m	3 kN/m
Distanza tra gli appoggi 2,0 m	2,25 kN/m
Distanza tra gli appoggi 2,5 m	1 kN/m
Distanza tra gli appoggi 3,0 m	0,65 kN/m
Einsatz Sprinkleranlage	sì
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	16,379 kg CO₂e / 1 Metro

Larghezza	20 in
Larghezza	500 mm
Lughezza.	10 ft
Lughezza.	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Perforazione di base	1
Sezione utile	298 cm²
Sezione utile	29800 mm²
Spessore lamiera	0,06 in
Spessore lamiera	1,5 mm
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Schema di sollecitazione passerella portacavi tipo DKS 60

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
DKS 610 FT	3000 mm	100 mm	1 mm	no	Acciaio	zincato a caldo per immersione	6085326	m	3 m	35,34 CHF Prezzo / 1 m
DKS 620 FT	3000 mm	200 mm	1 mm	no	Acciaio	zincato a caldo per immersione	6085342	m	3 m	53,20 CHF Prezzo / 1 m
DKS 630 FT	3000 mm	300 mm	1 mm	no	Acciaio	zincato a caldo per immersione	6085369	m	3 m	78,45 CHF Prezzo / 1 m
DKS 640 FT	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6085512	m	3 m	107,85 CHF Prezzo / 1 m
DKS 650 FT	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6085539	m	3 m	117,71 CHF Prezzo / 1 m
DKS 660 FT	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6085555	m	3 m	127,32 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale FT	RLVK 60 FT	127 058 009	6067603	pz	10 pz	5,05 CHF Prezzo / 1 pz
Giunto di base DD	SSLB 500 DD	127 058 149	7070326	pz	20 pz	13,52 CHF Prezzo / 1 pz
Coperchio con bussola girevole FT	DRL 500 FT	-----	6051448	m	3 m	107,96 CHF Prezzo / 1 m

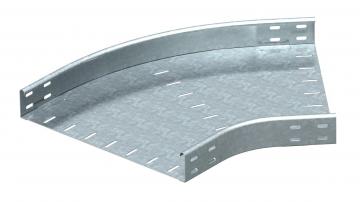

Curva 45° 60 FT	RB 45 650 FT	127 031 959	6036140	pz	1 pz	182,02 CHF Prezzo / 1 pz
Curva 90° 60 FT	RB 90 650 FT	127 032 599	6036600	pz	1 pz	269,38 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 FT	RB W 650 FT	127 033 119	6037130	pz	1 pz	282,91 CHF Prezzo / 1 pz
Derivazione laterale 60 FT	RAA 650 FT	127 031 499	6042221	pz	1 pz	123,94 CHF Prezzo / 1 pz
Raccordo a T 60 FT	RT 650 FT	127 034 299	6038140	pz	1 pz	293,76 CHF Prezzo / 1 pz
Derivazione a croce 60 FT	RK 650 FT	127 033 659	7027419	pz	1 pz	391,49 CHF Prezzo / 1 pz
Coperchio con bussola girevole DD	DRL 500 DD	127 053 949	6052718	m	3 m	97,99 CHF Prezzo / 1 m
Separatore 60 DD	TSG 60 DD	127 063 679	6062327	m	3 m	16,11 CHF Prezzo / 1 m
Curva 45° 60 FT	RB 45 650 FT	127 054 049	7066503	pz	1 pz	176,31 CHF Prezzo / 1 pz
