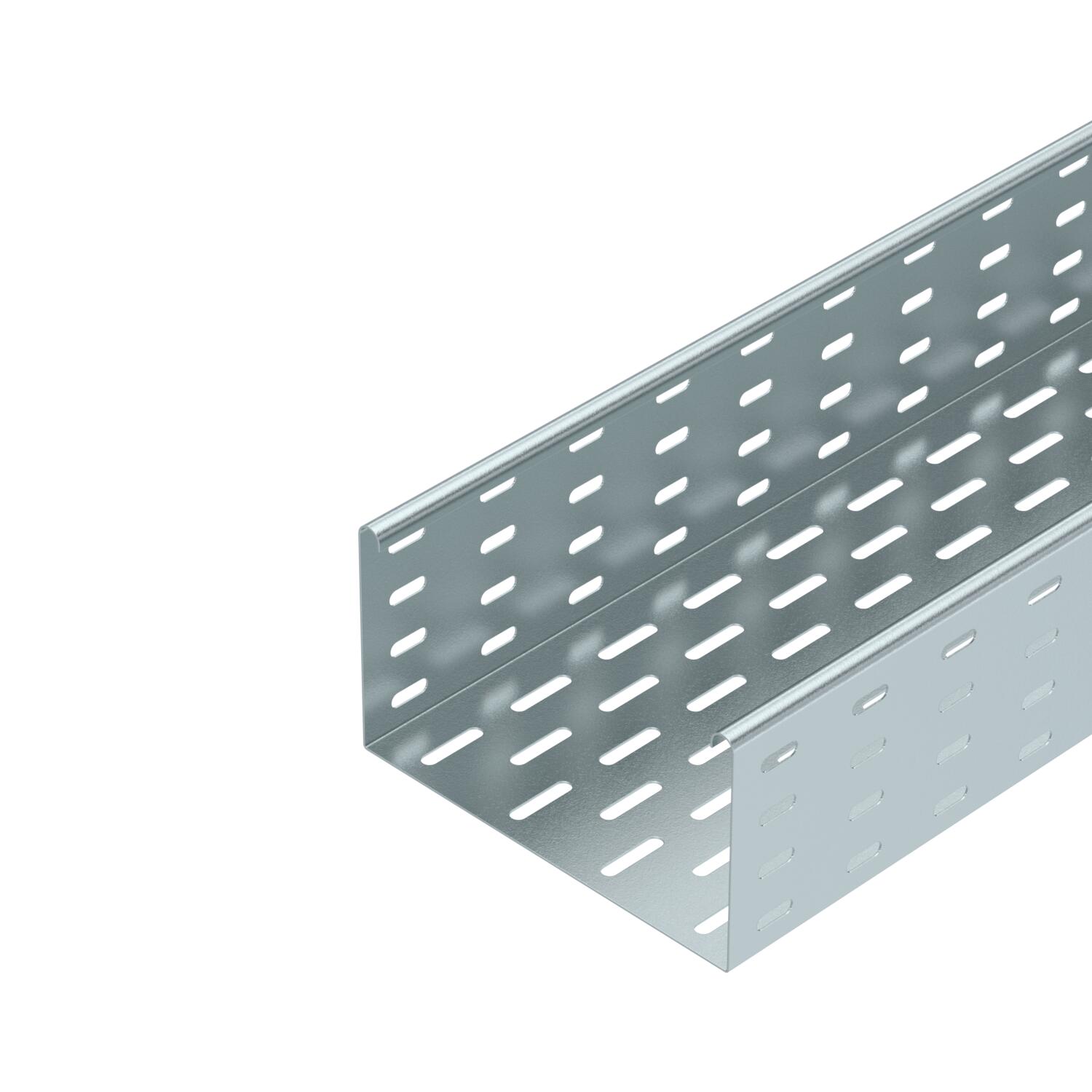

Passerella portacavi MKS 110 FS

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore lamiera	1 mm

Mantenimento funzionale	no

Materiale	Acciaio

Superficie	zincato in continuo

Descrizione del prodotto

Descrizione del prodotto

MKS 110 = sistema di passerelle medio pesante con bordo di altezza pari a 110 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Accessori di fornitura	Giunto longitudinale RLVL 110
Acciaio inossidabile, decapato	no
Altezza	4 in
Altezza	110 mm
Colore	zinco
Con parte superiore	no

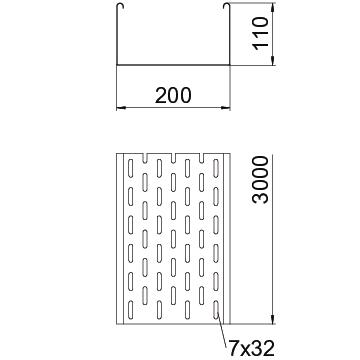

Dimensione B	200 mm
Dimensionee	110x200x3000
Dimensioni	110 x 200
Distanza tra gli appoggi 1,5 m	1,85 kN/m
Distanza tra gli appoggi 2,0 m	1,3 kN/m
Distanza tra gli appoggi 2,5 m	0,75 kN/m
Distanza tra gli appoggi 3,0 m	0,6 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	8,648 kg CO₂e / 1 Metro

Larghezza	200 mm
Larghezza	8 in
Lughezza.	10 ft
Lughezza.	3000 mm
Mantenimento funzionale	no
Maß W	200 mm
Materiale	Acciaio
Sezione utile	21800 mm²
Sezione utile	218 cm²
Spessore lamiera	1 mm
Spessore lamiera	0,04 in
Superficie	zincato in continuo
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	Connettore fornito in dotazione

Dati tecnici

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
MKS 110 FS	3000 mm	100 mm	1 mm	no	Acciaio	zincato in continuo	127 010 309	6060102	m	3 m	39,25 CHF Prezzo / 1 m
MKS 120 FS	3000 mm	200 mm	1 mm	no	Acciaio	zincato in continuo	127 010 319	6060196	m	3 m	47,12 CHF Prezzo / 1 m
MKS 130 FS	3000 mm	300 mm	1 mm	no	Acciaio	zincato in continuo	127 010 329	6060307	m	3 m	56,98 CHF Prezzo / 1 m
MKS 140 FS	3000 mm	400 mm	1 mm	no	Acciaio	zincato in continuo	127 010 339	6060404	m	3 m	71,59 CHF Prezzo / 1 m
MKS 150 FS	3000 mm	500 mm	1 mm	no	Acciaio	zincato in continuo	127 010 349	6060412	m	3 m	84,34 CHF Prezzo / 1 m
MKS 155 FS	3000 mm	550 mm	1 mm	no	Acciaio	zincato in continuo	127 010 359	6060528	m	3 m	95,94 CHF Prezzo / 1 m

Accessorio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto lineare e angolare 110 FS	RLVL 110 FS	127 018 439	6067131	pz	10 pz	8,23 CHF Prezzo / 1 pz
Giunto di base FS	SSLB 200 FS	127 018 519	7070213	pz	20 pz	5,05 CHF Prezzo / 1 pz
Curva di 45° 110 FS	RB 45 120 FS	127 031 689	6036302	pz	1 pz	57,55 CHF Prezzo / 1 pz
Curva di 90° 110 FS	RB 90 120 FS	127 032 169	6036804	pz	1 pz	73,13 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 110 FS	RB W 120 FS	127 032 809	6037304	pz	1 pz	170,65 CHF Prezzo / 1 pz
Derivazione laterale 110 FS	RAA 120 FS	127 031 069	6042155	pz	1 pz	47,20 CHF Prezzo / 1 pz
Raccordo a T 110 FS	RT 120 FS	127 033 889	6038304	pz	1 pz	79,62 CHF Prezzo / 1 pz
Derivazione a croce 110 FS	RK 120 FS	127 033 309	7027353	pz	1 pz	102,22 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS	DRL 200 FS	127 013 039	6052207	m	3 m	37,33 CHF Prezzo / 1 m
Separatore 110 FS	TSG 110 FS	127 013 639	6062122	m	3 m	16,72 CHF Prezzo / 1 m
Curva 45° 110 FS	RB 45 120 FS	127 014 819	7000650	pz	1 pz	62,76 CHF Prezzo / 1 pz
Curva 90° 110 FS	RB 90 120 FS	127 014 319	7001916	pz	1 pz	68,65 CHF Prezzo / 1 pz
