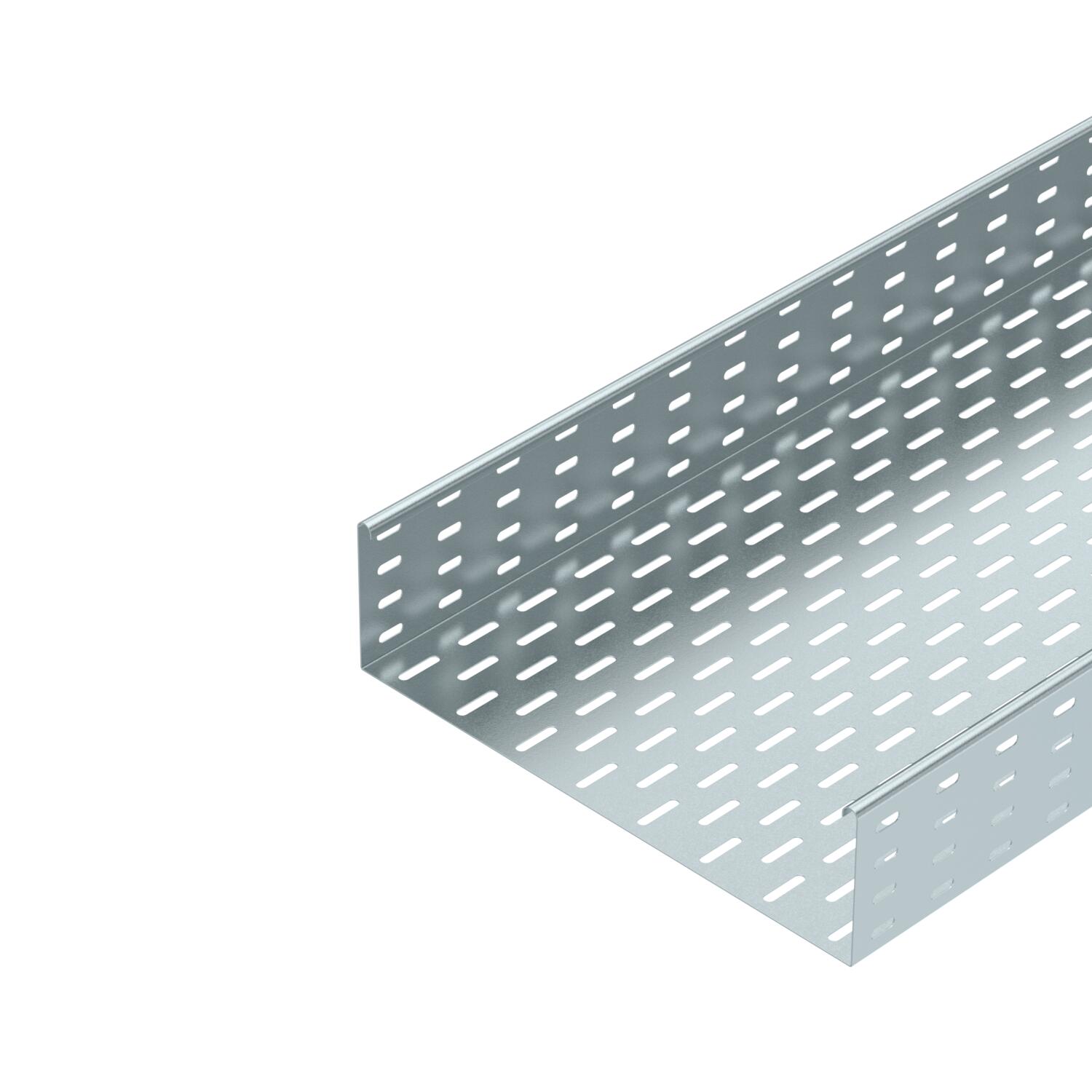

Passerella portacavi MKS 110 FS

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore lamiera	1 mm

Mantenimento funzionale	no

Materiale	Acciaio

Superficie	zincato in continuo

Descrizione del prodotto

Descrizione del prodotto

MKS 110 = sistema di passerelle medio pesante con bordo di altezza pari a 110 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	4 in
Altezza	110 mm
Colore	zinco
Con parte superiore	no

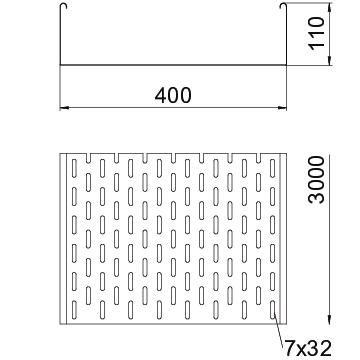

Dimensionee	110x400x3000
Dimensioni	110 x 400
Distanza tra gli appoggi 1,5 m	1,85 kN/m
Distanza tra gli appoggi 2,0 m	1,3 kN/m
Distanza tra gli appoggi 2,5 m	0,75 kN/m
Distanza tra gli appoggi 3,0 m	0,6 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	12,2768 kg CO₂e / 1 Metro
Larghezza	400 mm

Larghezza	16 in
Lughezza.	10 ft
Lughezza.	3000 mm
Mantenimento funzionale	no
Maß W	400 mm
Materiale	Acciaio
Sezione utile	438 cm²
Sezione utile	43800 mm²
Spessore lamiera	1 mm
Spessore lamiera	0,04 in
Superficie	zincato in continuo
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	Connettore fornito in dotazione

Dati tecnici

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
MKS 110 FS	3000 mm	100 mm	1 mm	no	Acciaio	zincato in continuo	127 010 309	6060102	m	3 m	39,25 CHF Prezzo / 1 m
MKS 120 FS	3000 mm	200 mm	1 mm	no	Acciaio	zincato in continuo	127 010 319	6060196	m	3 m	47,12 CHF Prezzo / 1 m
MKS 130 FS	3000 mm	300 mm	1 mm	no	Acciaio	zincato in continuo	127 010 329	6060307	m	3 m	56,98 CHF Prezzo / 1 m
MKS 140 FS	3000 mm	400 mm	1 mm	no	Acciaio	zincato in continuo	127 010 339	6060404	m	3 m	71,59 CHF Prezzo / 1 m
MKS 150 FS	3000 mm	500 mm	1 mm	no	Acciaio	zincato in continuo	127 010 349	6060412	m	3 m	84,34 CHF Prezzo / 1 m
MKS 155 FS	3000 mm	550 mm	1 mm	no	Acciaio	zincato in continuo	127 010 359	6060528	m	3 m	95,94 CHF Prezzo / 1 m
MKS 160 FS	3000 mm	-	1 mm	no	Acciaio	zincato in continuo	-----	6060529	m	3 m	90,10 CHF Prezzo / 1 m

Accessorio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto lineare e angolare 110 FS	RLVL 110 FS	127 018 439	6067131	pz	10 pz	8,23 CHF Prezzo / 1 pz
Giunto di base FS	SSLB 400 FS	127 018 539	7070221	pz	20 pz	8,42 CHF Prezzo / 1 pz

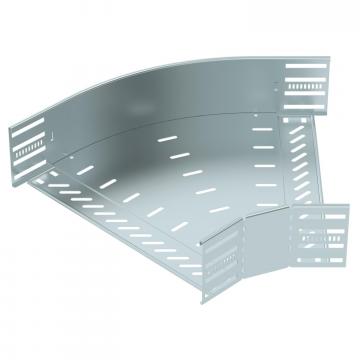

Curva di 45° 110 FS	RB 45 140 FS	127 031 729	6036306	pz	1 pz	113,74 CHF Prezzo / 1 pz

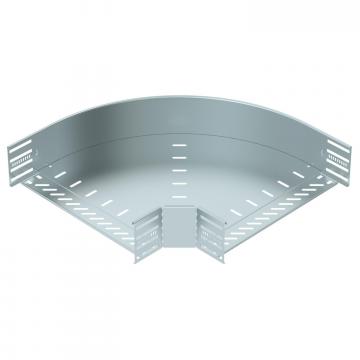

Curva di 90° 110 FS	RB 90 140 FS	127 032 229	6036808	pz	1 pz	155,57 CHF Prezzo / 1 pz

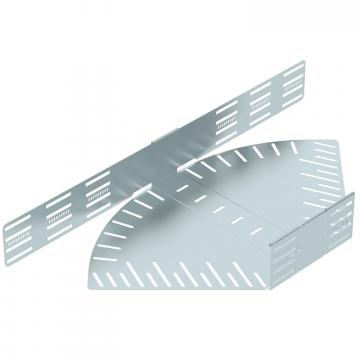

Curva ad angolazione regolabile 110 FS	RB W 140 FS	127 032 849	6037308	pz	1 pz	222,45 CHF Prezzo / 1 pz

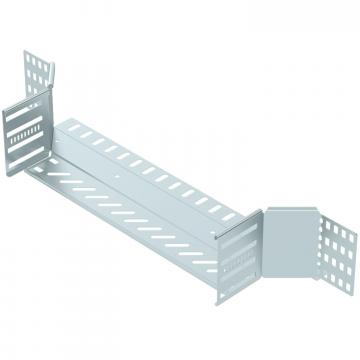

Derivazione laterale 110 FS	RAA 140 FS	127 031 129	6042159	pz	1 pz	83,81 CHF Prezzo / 1 pz

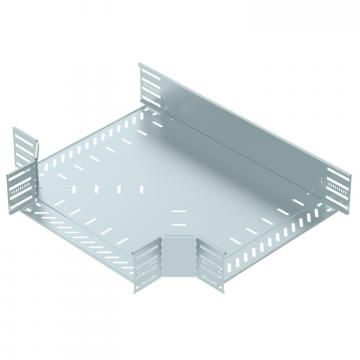

Raccordo a T 110 FS	RT 140 FS	127 033 949	6038308	pz	1 pz	183,79 CHF Prezzo / 1 pz

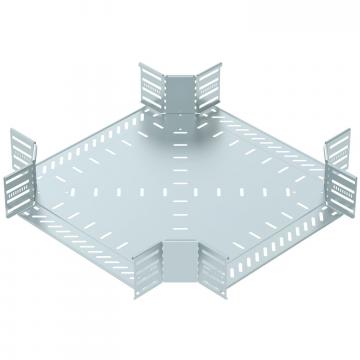

Derivazione a croce 110 FS	RK 140 FS	127 033 349	7027357	pz	1 pz	339,41 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS	DRL 400 FS	127 013 059	6052401	m	3 m	56,98 CHF Prezzo / 1 m
Separatore 110 FS	TSG 110 FS	127 013 639	6062122	m	3 m	16,72 CHF Prezzo / 1 m
