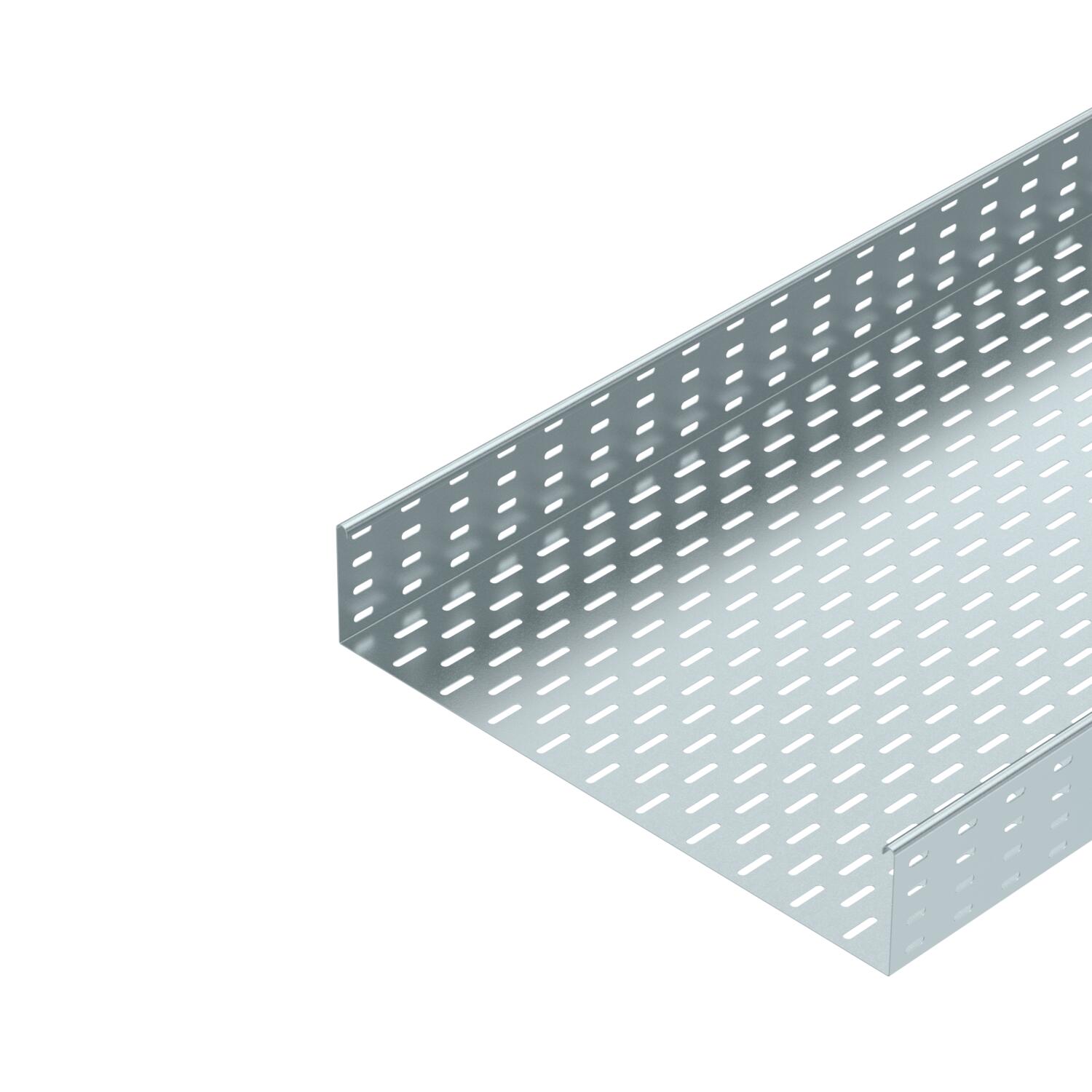

Passerella portacavi MKS 110 FS

N. art. 6060528 | EAN 4012196062119 | ELDAS-No. 127 010 359

3000 mm
1 mm
no
Acciaio
zincato in continuo
Descrizione del prodotto
Descrizione del prodotto
MKS 110 = sistema di passerelle medio pesante con bordo di altezza pari a 110 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 4 in
Altezza 110 mm
Colore zinco
Con parte superiore no

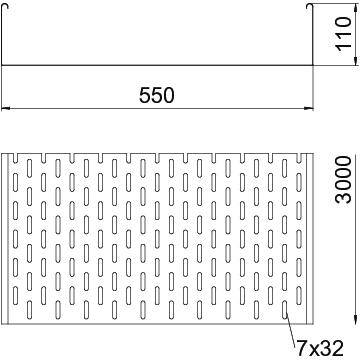

Dimensionee 110x550x3000
Dimensioni 110 x 550
Distanza tra gli appoggi 1,5 m 1,85 kN/m
Distanza tra gli appoggi 2,0 m 1,3 kN/m
Distanza tra gli appoggi 2,5 m 0,75 kN/m
Distanza tra gli appoggi 3,0 m 0,6 kN/m
Foratura laterale
Foratura NATO no
Foro di montaggio nel pavimento
Impronta CO₂ (GWP) dalla culla al cancello 14,958 kg CO₂e / 1 Metro
Larghezza 22 in
Larghezza 550 mm
Lughezza. 10 ft
Lughezza. 3000 mm
Mantenimento funzionale no
Maß W 550 mm
Materiale Acciaio
Sezione utile 60300 mm²
Sezione utile 603 cm²
Spessore lamiera 1 mm
Spessore lamiera 0,04 in
Superficie zincato in continuo
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore Connettore fornito in dotazione

Dati tecnici

Schema di sollecitazione passerella portacavi tipo MKS 110

Schema di sollecitazione passerella portacavi tipo MKS 110
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Spessore lamiera Mantenimento funzionale Materiale Superficie ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
MKS 110 FS 3000 mm 100 mm 1 mm no Acciaio zincato in continuo 127 010 309 6060102
3 m 39,25 CHF Prezzo / 1 m
MKS 120 FS 3000 mm 200 mm 1 mm no Acciaio zincato in continuo 127 010 319 6060196
3 m 47,12 CHF Prezzo / 1 m
MKS 130 FS 3000 mm 300 mm 1 mm no Acciaio zincato in continuo 127 010 329 6060307
3 m 56,98 CHF Prezzo / 1 m
MKS 140 FS 3000 mm 400 mm 1 mm no Acciaio zincato in continuo 127 010 339 6060404
3 m 71,59 CHF Prezzo / 1 m
MKS 150 FS 3000 mm 500 mm 1 mm no Acciaio zincato in continuo 127 010 349 6060412
3 m 84,34 CHF Prezzo / 1 m
MKS 155 FS 3000 mm 550 mm 1 mm no Acciaio zincato in continuo 127 010 359 6060528
3 m 95,94 CHF Prezzo / 1 m
MKS 160 FS 3000 mm - 1 mm no Acciaio zincato in continuo ----- 6060529
3 m 90,10 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Coperchio con bussola girevole FS Coperchio con bussola girevole FS DRL 550 FS 127 013 079 6052568
3 m 83,43 CHF Prezzo / 1 m
Giunto di base FS Giunto di base FS SSLB 550 FS ----- 7070229
20 pz 11,42 CHF Prezzo / 1 pz
